22
3а РОЗЖИГ КОТЛА
Сервисный специалист должен произвести
первичный запуск котла. После чего, если Вам придётся
запускать котёл, выполните для этого следующую
последовательность операций:
- включите электропитание котла
- откройте газовый кран, который установлен в системе,
для того чтобы открыть подачу топлива
- установите переключатель режимов работы в
требуемое положение:

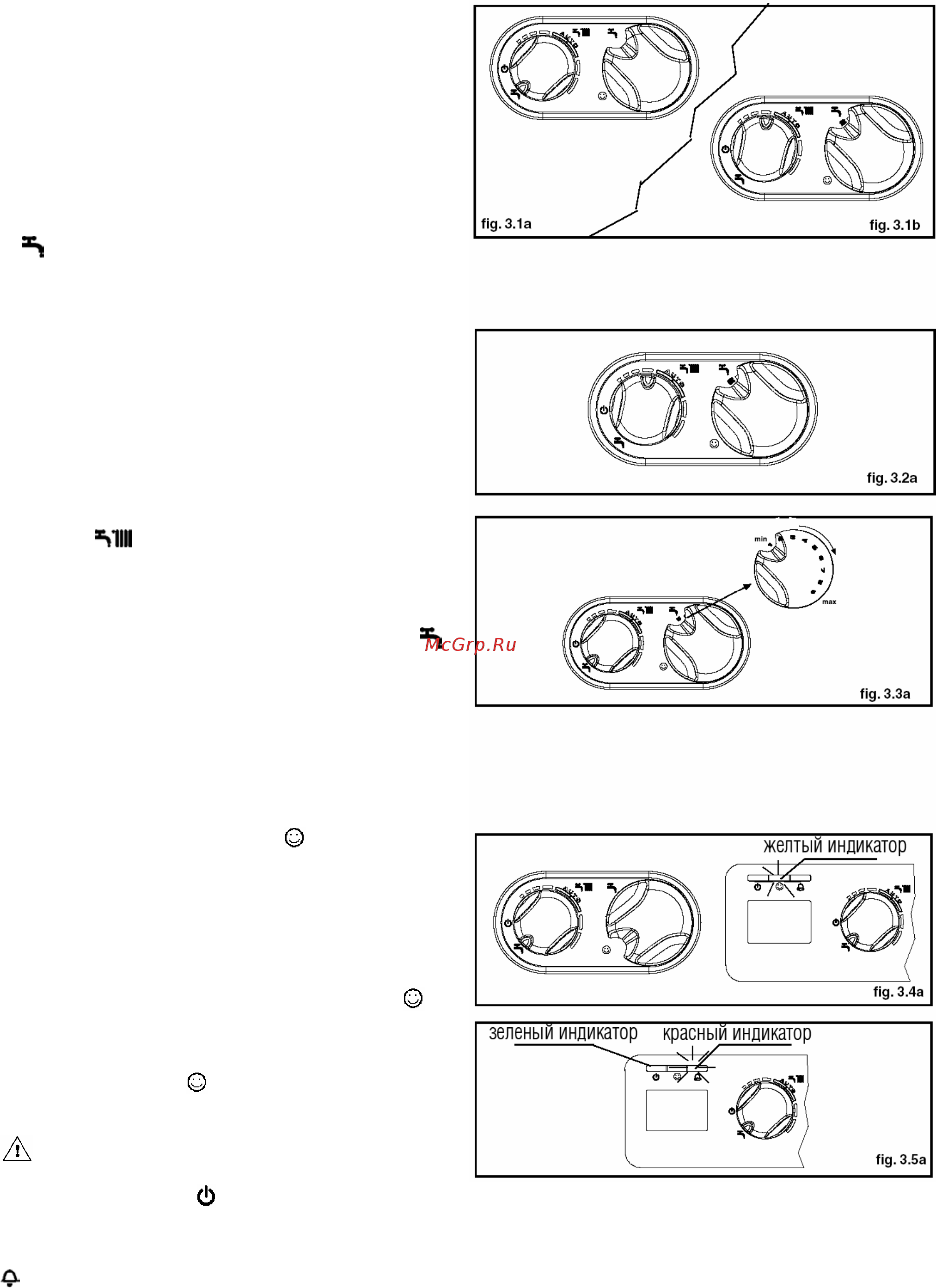

Режим «лето»: установите переключатель на символ
«
» (рис. 3.1а), при этом котел будет находиться в
режиме ожидания до появления запроса на нагрев
воды в контуре ГВС
Режим «зима»: установите переключатель внутри зоны,
разделённой на сегменты (рис. 3.1b), при этом котёл
начнет работать в режиме отопления и при появлении
запроса автоматически переключаться в режим
подогрева воды контура ГВС
- установите термостат температуры в помещении на
нужное значение (примерно 20°С).
Регулирование температуры воды в контуре
отопления
Чтобы установить температуру воды в контуре
отопления на нужное значение, поверните ручку с
символом «
» (рис. 3.2а) внутрь зоны, разделённой
на сегменты.
Регулирование температуры воды в контуре ГВС
Чтобы установить температуру воды в контуре ГВС
на нужное значение, установите ручку с символом «
»
(рис. 3.3а) напротив одной из цифр от 1 (соответствует
минимальному значению 37°С) до 9 (максимальное
значение температуры, равное 60°С).
Функция предварительного подогрева воды в
контуре ГВС (уменьшается время приготовления
горячей воды)
Для активации этой функции необходимо
повернуть ручку регулировки температуры в контуре
ГВС (поз. 3 рис 2.1a) до символа
рис. 3.4a, а затем
установить на одно из шести значений от 1 (мин. темп.
37
0
С) до 6 (макс. темп. 60
0
С) рис. 3.3a.
Эта функция позволяет поддерживать воду в
теплообменнике ГВС в нагретом состоянии, что
снижает время приготовления горячей воды при
появлении запроса от системы ГВС.
Когда функция предварительного подогрева
активирована желтый индикатор над символом
на
панели управления горит (рис 3.4a).
Для отключения этой функции ручку регулировки
температуры воды в контуре ГВС необходимо снова
повернуть до символа
, а потом установить в одно из
положений от 1 до 9. Желтый индикатор на панели
управления должен погаснуть.
Функция не активна, когда котел выключен:
переключатель режимов работы (поз. 2 рис 2.1a)
установлен в положение
.
В случае появления проблем при розжиге или
функционировании котел заблокируется. На панели
управления загорится красный индикатор над символом
(рис 3.5a).
Описание неисправности можно посмотреть в главе
«Световые индикаторы и аварийные сообщения»
