AQUA 11 - AQUA 14
3
M
L
I
142
130
41
1. ХАРАКТЕРИСТИКИ
1.1 Описание изделия
Проточный газовый водонагреватель предназначен для нагрева воды хоз-бытового назначения. Нагрев воды производится в момент ее
протока через водонагреватель. Водонагреватель оснащен системой автоматического регулирования мощности в зависимости от количества
воды протекающего через него. Розжиг и отключение водонагревателя происходят автоматически (при работающей запальной горелке).

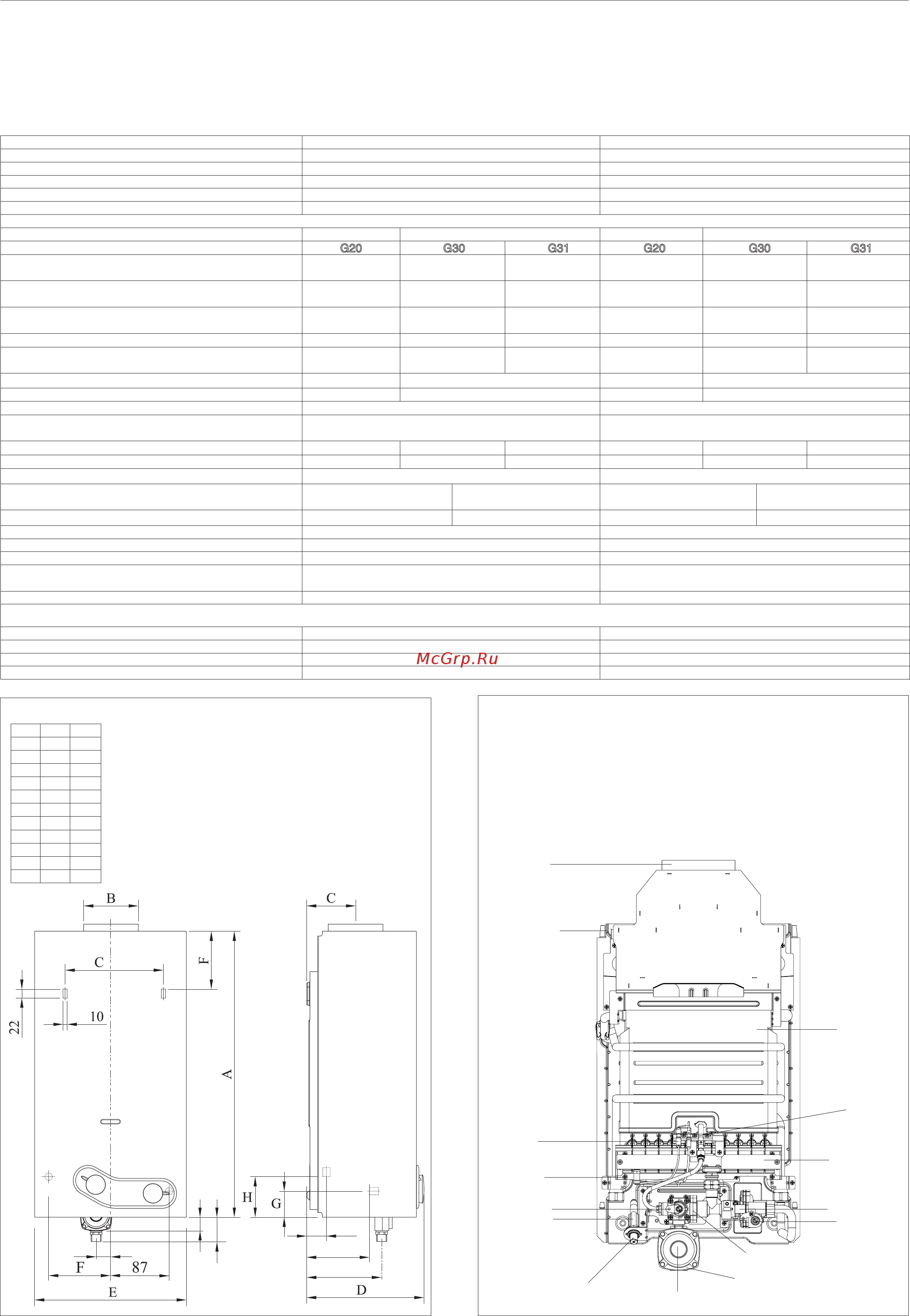

1.2 Технические характеристики
Рис. 1
Рис. 2
1 Устройство контроля тяги
2 Патрубок дымоудаления
3 Теплообменник
4 Запальная горелка
5 Горелка
6 Гидравлический клапан
7 Регулятор температуры
8 Газовый клапан
9 Вход газа
10 Регулятор давления газа
11 Кнопка пьезорозжига
12 Экономайзер
13 Штуцер для замера давления
газа
14 Электрод розжига
15 Термопара
Размеры указаны вмм
1.3 Габаритные размеры
1.4 Устройство
МОДЕЛЬ 11 14
кВт кВт
Номинальная тепловая производительность кВт 18,9 23,7
Номинальная тепловая мощность кВт 21,8 27,2
Минимальная тепловая производительность кВт 7,5 7,5
Минимальная тепловая мощность кВт 9,0 9,0
ТИП ГАЗА МЕТАН СУГ МЕТАН СУГ
G20 G30 G31 G20 G30 G31
Минимальная теплота сгорания (0°С,
1013 мбар)
МДж/м3 35,90
122,80 93,60
35,90
122,80 93,60
Минимальный коэффициент Воббе
(0°С, 1013 мбар)
МДж/м3 48,20
85,30 74,90
48,20
85,30 74,90
Номинальное давление газа на входе. кПа (мбар) 2,0 - 1,35
(20 - 13,5)
2,94 (29,4) 3,77 (37,7)
2,0 - 1,35
(20 - 13,5)
2,94 (29,4) 3,77 (37,7)
Расход газа м3/ч (кг/ч) 2,20
1,72 1,69
2,73
2,14 2,11
Давление газа на горелке кПа (мбар) 1,05 - 1,00
(10,5 - 10)
2,70 (27,00) 3,20 (32,00)
1,0 - 0,9
(10,0 - 9)
2,72 (27,20) 3,46 (34,60)
Диаметр форсунки запальной горелки мм 0,35 0,16 0,35 0,16
Диаметр форсунок основной горелки мм 1,25 0,72 1,3 0,72
Форсунки шт
11 14
Диаметр присоединения газовой
магистрали
1/2” 1/2”
Массовый расход дымовых газов г/с 11,8
12,1 13,0
16,7
16,9 17,6
Температура отводимых газов °С 180
185 182
180
175 180
ВОДА
11 14
Диапазон значений расхода л/мин
переключатель мин.
от 2,5 до 5
переключатель макс.
от 5 до 10,8
переключатель мин. .
от 2,5 до 6,7
переключатель макс.
от 6,7 до 13,6
Увеличение температуры воды °С ~ 50 ~ 25 ~ 50 ~ 25
Минимальное давление кПа (мбар) 20 (200) 20 (200)
Номинальное давление кПа (мбар) 200 (2000) 200 (2000)
Максимальное давление кПа (мбар) 1000 (10000) 1000 (10000)
Диаметры патрубков подачи и отбора
воды
1/2” 1/2”
Диаметр патрубка дымоудаления мм 110 130
Размеры и вес
Высота мм 617 655
Ширин мм 314 363
Глубина мм 245 245
Вес кг 10,60 12,60
10
2
1
3
4
5
6
7
9
11
12
13
14
15
8
11 14
A 592 650
B
(Ø)
110 130
C 101 101
D 245 245
E 314 365
F 128 148
G 54 74
H 84 104
I 27 27
L 50 30
M 30 10
