табличке водонагревателя;
- убедиться, что тракт подачи газа рассчитан на расход газа,
соответствующий требуемой мощности водонагревателя, и что
в нем предусмотрены все контрольные и предохранительные
устройства, предписанные действующими нормативами.
При больших перерывах в пользовании водонагревателем
закройте запорный кран на трубе подачи газа.
Во избежание образования ядовитых и взрывоопасных смесей
держите открытыми вентиляционные отверстия в помещении,
где установлен водонагреватель.
Не используйте трубопровод газа в качестве заземления
электрооборудования.
2.5 Гидравлические подключения
Присоедините водонагреватель к водопроводу, установите
перед водонагревателем запорный кран. Если смотреть на
водонагреватель спереди, патрубок подачи холодной воды
расположен справа, а патрубок выхода горячей воды — слева.
Установите фильтр (поставляется с водонагревателем)
во входной штуцер клапана воды.
Прежде чем подключать штуцер на выходе горячей воды
к водопроводной сети, снимите с него пластиковую гайку.
Убе дитесь, что водопроводные трубы не используются для
заземления электрических приборов или телефонных
аппаратов. В противном случае трубопровод и сам
водонагреватель могут быстро выйти из строя.
Если жесткость поступающей в водонагреватель воды
превышает 4 мг-экв/л., рекомендуется использовать устройства
для обработки воды с целью предохранения теплообменника
от отложения солей жесткости. Показатель кислотности РН,
используемой в водонагревателе воды, должен лежать в
пределах 6-8.

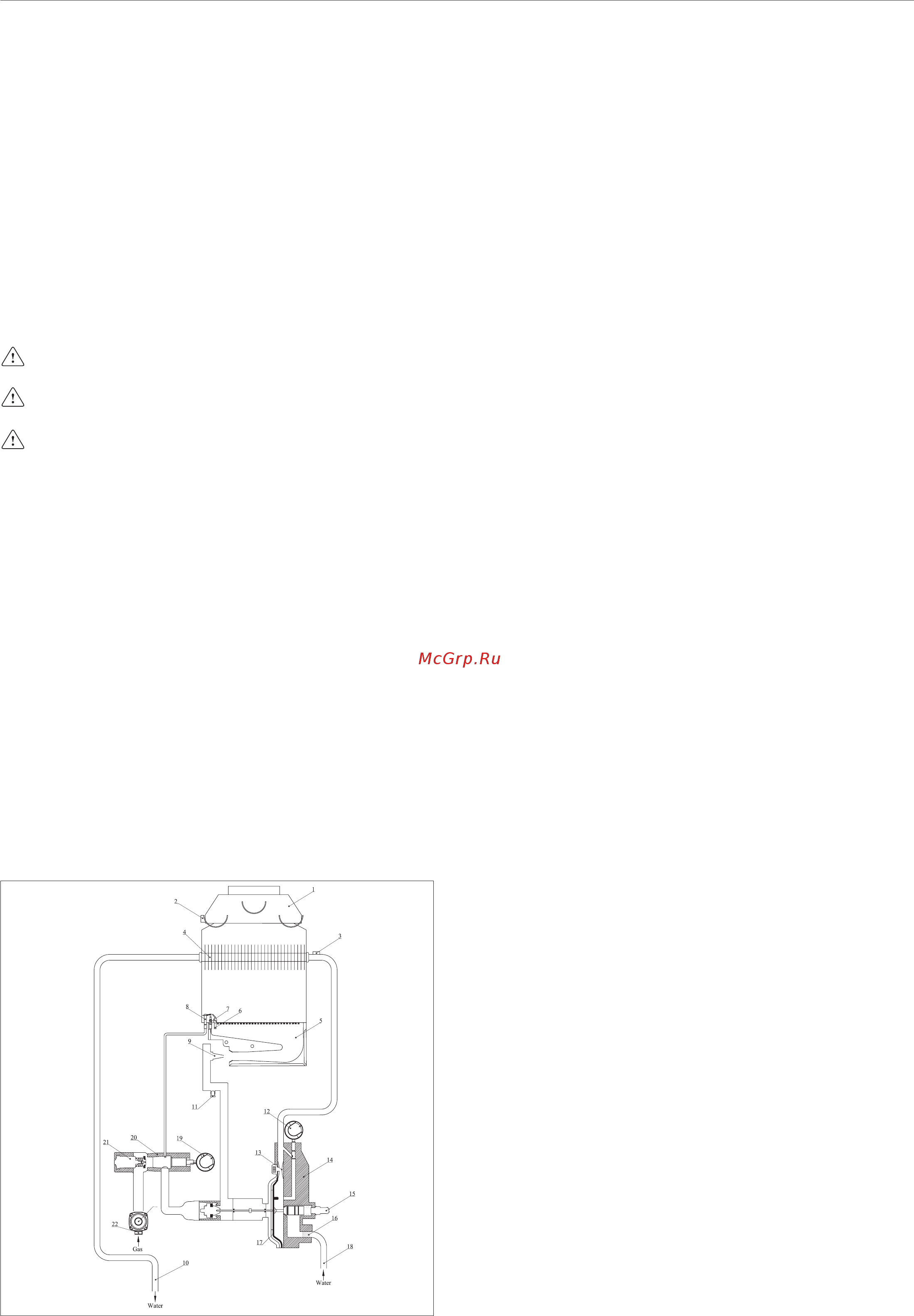

ГИДРАВЛИЧЕСКАЯ СХЕМА (Рис. 5)
2.6 Удаление продуктов сгорания
Рис. 5
1 Дымосборный короб
2 Устройство контроля тяги
3 Предельный гидравлический
термостат
4 Теплообменник
5 Горелка
6 Электрод розжига
7 Термопара
8 Запальная горелка
9 Инжектор
10 Выход горячей воды
11 Штуцер замера давления газа
12 Переключатель
13 Вентури
14 Гидравлический клапан
15Предохранительный
гидравлический клапан
16 Фильтр воды
17 Мембрана
18 Вход холодной воды
19 Экономайзер
20 Газовый клапан
21 Катушка
22 Газовый фильтр
23 Регулятор давления газа
Водонагреватели являются газовым оборудованием типа
B11BS, поэтому они оборудованы устройством контроля тяги.
При проектировании дымоотвода необходимо соблюдать
требования действующих нормативов.
Водонагреватель должен соединяться с дымоходом или
дымовой трубой посредством дымоотводящего канала.
Дымоотводящий канал должен присоединяться к дымоходу
или дымовой трубе в том же помещении, где установлен
водонагреватель, в крайнем случае — в смежном с ним.
Материал дымоотводящего канала должен обеспечивать
плотность стыков и устойчивость к механическим и тепловым
нагрузкам, а также воздействию дымовых газов и конденсата.
При любых внешних условиях температура в любой точке
дымового канала должна быть выше точки росы.
УСТРОЙСТВО КОНТРОЛЯ ТЯГИ
В стандартную комплектацию водонагревателя входит
устройство контроля тяги. Это устройство контролирует
полноту удаления продуктов сгорания, т.е. следит за тем,
чтобы поток газов из камеры сгорания направлялся в
дымоотводящий канал и далее в дымоход.
Устройство состоит из «термостата», соединенного
последовательно с термопарой. Срабатывание термостата
приводит к прекращению подачи газа, как на основную, так и
на запальную горелки. Срабатывание термостата вызывается
частичным или полным перекрытием дымоотводящего канала
или дымохода
Такое перекрытие может быть вызвано различными причинами
— как внешними, так и внутренними, например:
- неудачное устройство дымоотводящего канала;
- сужение в дымоотводящем канале;
- слишком много изгибов канала;
- канал имеет обратный уклон (отрицательный угол наклона).
Все эти факторы могут привести к излишнему падению
давления в канале, препятствуя свободному выходу
продуктов сгорания. Срабатывание термостата контроля тяги
блокирует работу водонагревателя, не позволяя дымовым
газам выходить в помещение, где установлен агрегат. Для
повторного запуска водонагревателя необходимо выполнить
процедуру, описанную в параграфе «ВКЛЮЧЕНИЕ».
При неисправности самого устройства или его электрических
соединений запуск водонагревателя невозможен. Таким
образом, обеспечивается безопасность работы. Если
постоянно происходит аварийная остановка водонагревателя,
вызванная срабатыванием устройства контроля тяги,
необходимо обратиться к квалифицированным специалистам,
имеющим соответствующие разрешения, для того, чтобы
провести проверку полноты удаления продуктов сгорания и
проконтролировать эффективность работы дымоотводящего
канала и дымохода согласно требованиям нормативов.
Категорически запрещается вручную изменять состояние
контрольного термостата или отключать его. От этого зависит
Ваша безопасность и здоровье тех, кто живет с Вами.
Все работы с устройством контроля — проверка его работы
и замена в случае неисправности — должны проводиться
аттестованным квалифицированным специалистом.
Для замены вышедшего из строя устройства контроля
тяги настоятельно рекомендуется использовать только
«оригинальные» запчасти, поставляемые изготовителем,
поскольку они специально разработаны для применения в
данном изделии и обеспечивают наиболее эффективную
работу.
23
