AQUA 11 - AQUA 14
7

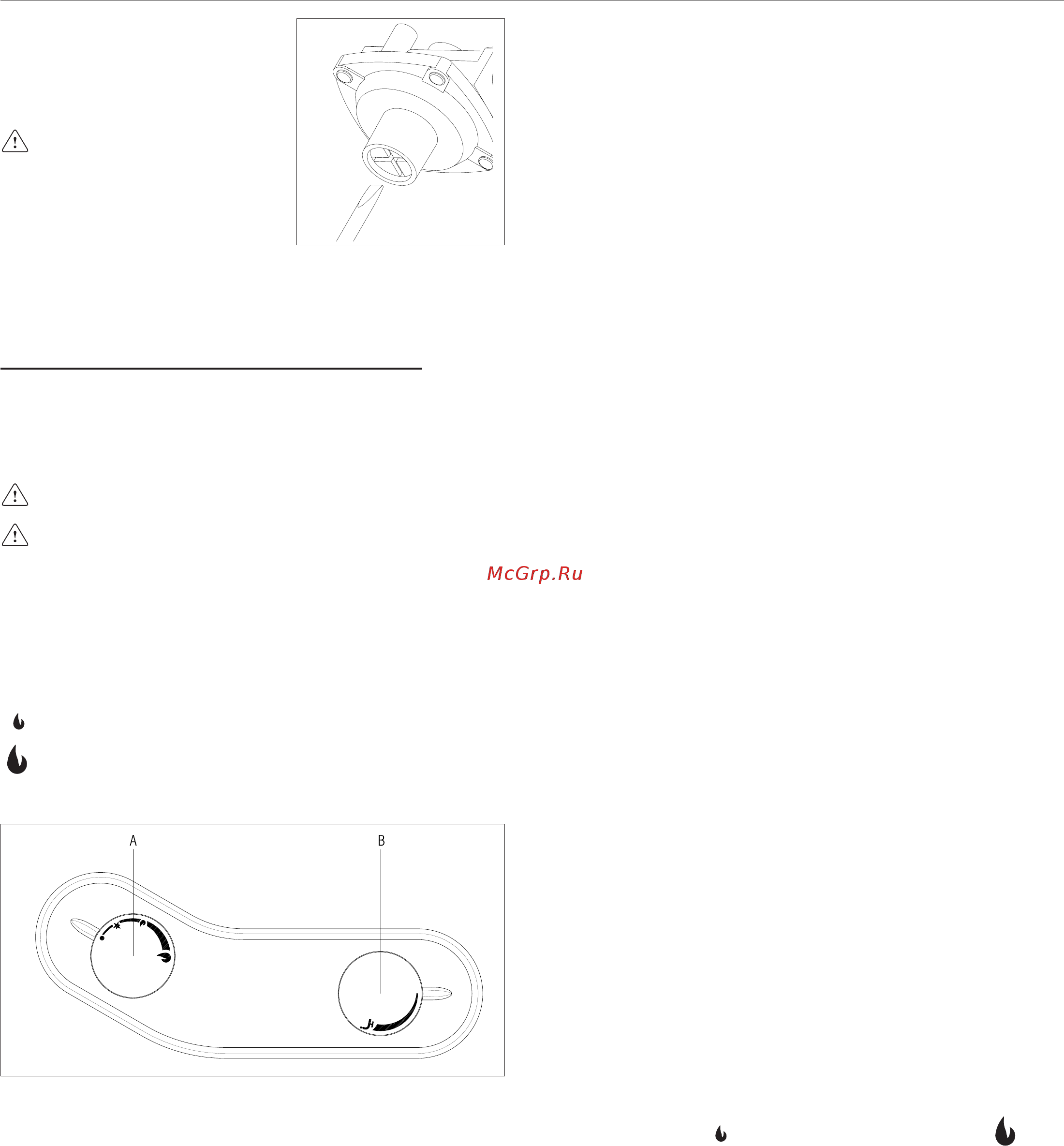

3. ВКЛЮЧЕНИЕ (рис. 15)
A = экономайзер газа включен/выключен
выключено
розжиг
минимальный расход газа
максимальный расход газа
B = регулятор температуры воды
•
H
Рис. 15
4. Регулировка давления на
регулирующем клапане
- снять защитную заглушку
- закрутите винт регулятора
давления до упора
После регулировки опечатайте
защитную заглушку на
регуляторе давления.
Напоминаем, что для работы на
сжиженном газе (СУГ) давление
газа на входе в водонагреватель
должно составлять 3 кПа (30 мбар)
для бутана и 3,7 кПа (37мбар)
для пропана. Измерить давление газа можно через штуцер,
расположенный на входе газа в водонагреватель.
Перевод с сжиженного газа (СУГ) на природный
Выполните операции, описанные в пунктах 1, 2, 3 (см. выше)
4. Регулировка давления на регулирующем клапане
- снять защитную заглушку
- отрегулировать с помощью винта давление газа в
соответствие с данными указанными в таблице на стр. 3.
После регулировки опечатайте защитную заглушку на
регуляторе давления.
После проведения регулировки необходимо
проверить мыльным раствором все газовые
соединения на герметичность.
3.1 Описание работы водонагревателя
Водонагреватель является газовым агрегатом проточного типа
для нагрева воды. Разбор горячей воды может производиться
через один или несколько кранов.
При открытии крана горячей воды зажигается основная
горелка и нагревает воду, протекающую по внутреннему
контуру водонагревателя.
Водонагреватели данного типа имеют пропорциональную
регулировку мощности: расход газа плавно изменяется
сообразно текущему расходу горячей воды.
Устройства с плавной регулировкой мощности особенно
хорошо подходят для использования в системах с современной
запорной арматурой, такой как механические смесители
и термостаты. Водонагреватели снабжены регулирующим
газовым клапаном, который улучшает потребительские
свойства изделия, поскольку позволяет ему работать с
меньшим напором и меньшим расходом воды, изменяя подачу
газа в зависимости от расхода воды таким образом, чтобы
температура воды на выходе водонагревателя оставалась
постоянной.
Водонагреватели являются устройствами с
автоматическим «ПРОПОРЦИОНАЛЬНЫМ» регулированием
мощности. То есть мощность водонагревателя
соответствует расходу горячей воды в текущий момент.
Регулятор давления газа: в стандартную комплектацию
водонагревателей, предназначенных для работы на газе,
входит регулятор давления, установленный на входе газа в
аппарат. Данное устройство позволяет «стабилизировать»
давление газа на горелке, когда давление газа в газопроводе
начинает меняться. Этот важный компонент обеспечивает
стабильную работу водонагревателя. Регулятор давления
газа настраивается на заводе-изготовителе, поэтому менять
его настройки запрещается.
В упаковке водонагревателя находятся штуцер (и прокладка),
который необходимо присоединить ко входу регулятора
давления. В момент навинчивания штуцера на регулятор
давления следите за тем, чтобы регулятор давления был
неподвижен, для этого удерживайте его инструментом
(например, гаечным ключом). Газопровод присоединяется к
данному штуцеру.
AQUA 11: При расходе воды от 2,5 до 5 л/мин, температура
подаваемой воды остаётся примерно на одном уровне 60°С
(при температуре воды на входе 10°С), (в этом режиме газовый
клапан подаёт на горелку количество газа, пропорциональное
требуемому количеству воды), при расходе воды от 5 до 10,8
л/мин её температура меняется от 35 до 60°С.
AQUA 14: При расходе воды от 2,5 до 6,7 л/мин, температура
подаваемой воды остаётся примерно на одном уровне 60°С
(при температуре воды на входе 10°С), (в этом режиме газовый
клапан подаёт на горелку количество газа, пропорциональное
требуемому количеству воды), при расходе воды от 6,7 до
13,6 л/мин её температура меняется от 35 до 60°С.
3.2 Эксплуатация водонагревателя
Удостоверьтесь, что газовый кран и все водяные краны
закрыты.
- Откройте кран на газовом счетчике или на баллоне со
сжиженным газом (СУГ).
- Откройте газовый кран на газопроводе перед
водонагревателем (в комплект поставки не входит).
- Поверните ручку А в положение розжига (H), надавите на
нее до упора и удерживайте в нажатом состоянии
– Нажимайте на кнопку пьезорозжига (она находится внизу
водонагревателя с левой стороны) до тех пор, пока от
искры не загорится запальная горелка. После розжига
продолжайте удерживать нажатой кнопку А в течение еще
20–30 секунд. Если пламя вновь погаснет, повторите розжиг
до появления устойчивого пламени.
Установите ручку (А) в положение между минимумом
(маленькое пламя ) и максимумом (большое пламя ). Для
установки ручки A из минимального положения в максимальное
на нее нужно слегка надавить и повернуть по часовой
стрелке.
Начиная с этого момента водонагреватель готов, обеспечивать
подачу горячей воды по первому требованию. При открытии
крана горячей воды должна загореться основная горелка;
при его закрытии основная горелка гаснет, но запальная
горелка остается постоянно зажженной. Таким образом,
водонагреватель в любой момент готов к работе.
При погасании пламени запальной или основной горелки (по
случайным причинам или из-за перебоев с подачей газа из
магистрали) срабатывает автоматический предохранительный
клапан. Он перекрывает доступ газа к горелкам не позднее
чем через 60 секунд после исчезновения пламени во
избежание опасных утечек газа. Для восстановления работы
водонагревателя повторите описанную выше процедуру
запуска.
