2.7 Переход на другой тип газа
Перевод водонагревателя с одного типа газа на другой должен
выполняться только аттестованным сервисным специалистом.
Операции по переводу водонагревателя с одного типа газа
на другой легче всего производить на уже установленном
оборудовании.
Перевод с природного газа на сжиженный (СУГ)
Перед проведением любых операций по переводу
оборудования на другой тип газа необходимо отключить
подачу газа на это оборудование.
1. Замена форсунки на запальной горелке

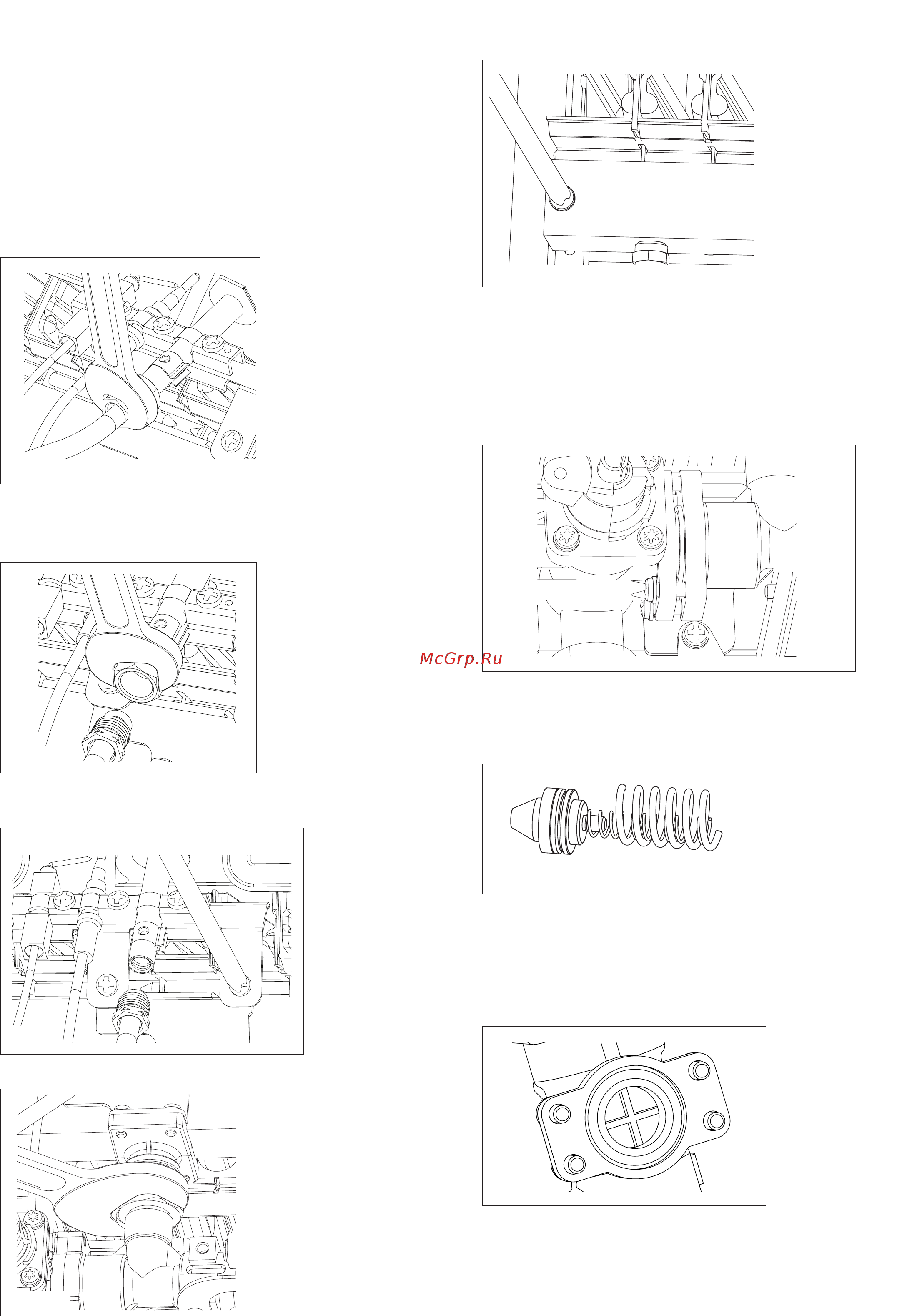

- отсоединить трубку запальной горелки (рис.7);
Рис. 7
6
