Монтаж | 17
6 720 819 880 (2017/03)GAZ 2500 F
5.4.1 Системы отвода дымовых газов исполнения Bxx
В системах отвода дымовых газов исполнения Bxx забор воздуха для
сжигания топлива производится из помещения, в котором
установлен котёл. Дымовые газы по системе дымоходов отводятся
наружу. В этом случае необходимо соблюдать все специальные
нормы и правила, предъявляемые к помещению и к эксплуатации с
использованием воздуха для горения из помещения. Необходимо
обеспечить приток достаточного количества воздуха для сжигания
топлива.
Для подачи воздуха на горение действуют следующие положения
(TRGI 5.5.2.8):
• В помещении, где установлено оборудование, должен быть один
проём на улицу площадью 180 см
2
или два проёма площадью по
90 см
2
.
• Котёл нельзя эксплуатировать в помещениях, где постоянно
находятся люди.
▶ Смонтируйте дымоходы в соответствии с инструкцией по
монтажу системы отвода дымовых газов.
Исполнение B
11BS
(с контролем дымовых газов)
Установка системы контроля дымовых газов может быть предписана
в местных или общегосударственных положениях и законах,
например, для эксплуатации котлов в жилых помещениях или
помещениях аналогичного использования, а также в крышных
котельных.
Система контроля перекрывает подачу газа, если дымовые газы
поступают в помещение, где установлен котёл. Горелка
выключается.
Повторный пуск котла (после устранения неисправности)
Если сработал датчик системы контроля отходящих газов, то котёл
снова включится через 11 минут при условии устранения причины
срабатывания датчика.
5.5 Заполнение и проверка герметичности
отопительной системы
Для предотвращения утечек, которые могут возникнуть во время
работы:
▶ Перед пуском в эксплуатацию проведите испытание на
герметичность (опрессовку) отопительной системы.
Для полного удаления воздуха:
▶ Откройте перед заполнением системы все отопительные
контуры и термостатические клапаны.
▶ Закройте колпачковый вентиль, чтобы отделить
расширительный бак от системы.
▶ Откройте смесительные и запорные вентили на отопительном
контуре.
▶ Подсоедините шланг к водопроводному крану.
▶ Наденьте шланг на кран для заполнения и слива.
▶ Закрепите шланг хомутом.
▶ Откройте кран для заполнения и слива.
▶ Осторожно откройте водопроводный кран и медленно заполните
отопительную систему. При этом наблюдайте за показаниями
манометра.

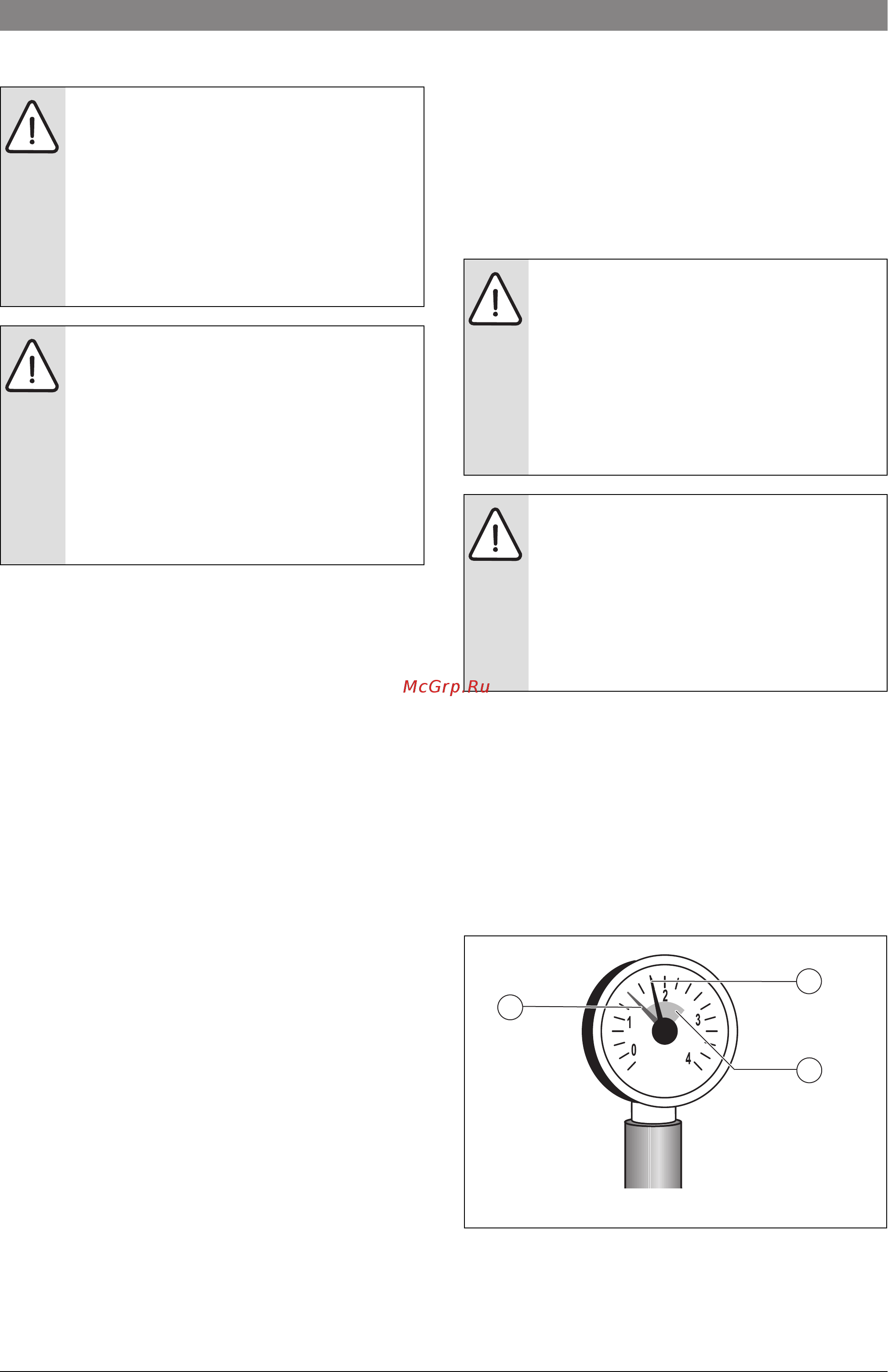

Рис. 10 Манометр для закрытых установок
[1] Красная стрелка
[2] Стрелка манометра
[3] Зелёная зона
OПACHO: Угроза для жизни из-за отравления!
При вмешательстве в систему контроля существует
угроза отравления людей выходящими дымовыми
газами.
▶ Запрещается ремонтировать устройство
контроля дымовых газов.
▶ При замене применяйте только оригинальные
запасные части от изготовителя.
▶ После замены установите датчик температуры
дымовых газов в прежнее положение.
OПACHO: Угроза для жизни из-за отравления!
Недостаточный приток воздуха в помещение может
привести к опасным отравлениям отработанными
газами.
▶ Следите за тем, чтобы вентиляционные отверстия
для притока и вытяжки воздуха не были
уменьшены в сечении или перекрыты.
Если недостатки нельзя устранить сразу:
▶ Выключите котёл.
▶ Укажите письменно лицам, эксплуатирующим
оборудование, на недостатки и опасности.
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования из-за высокого давления во время
испытания на герметичность!
При высоком давлении возможно повреждение
регулирующей арматуры, предохранительных
устройств и приборов контроля давления.
▶ После заполнения отопительную систему нужно
проверить давлением, соответствующим
давлению срабатывания предохранительного
клапана.
УВЕДОМЛЕНИЕ: Возможно повреждение
оборудования из-за температурных напряжений!
При заполнении отопительной системы в тёплом
состоянии температурные напряжения могут
вызвать появление трещин на котле. Котёл станет
негерметичным.
▶ Заполняйте отопительную систему только в
холодном состоянии (температура подающей
линии 40 °C).
