Bosch GAZ 2500 F 47 [33/48] Техническое обслуживание
![Bosch GAZ 2500 F 47 [33/48] Техническое обслуживание](/views2/1251098/page33/bg21.png)
Контрольные осмотры и техническое обслуживание | 33
6 720 819 880 (2017/03)GAZ 2500 F
При отклонении более чем на +1 мбар:
▶ Свяжитесь с заводской сервисной службой.
9.1.7 Проверка смотрового стекла
▶ Проверьте целостность стекла смотрового окна.
▶ Никогда не эксплуатируйте котёл с отсутствующим или
повреждённым стеклом.
9.1.8 Проверка расстояния запального электрода
▶ Проверьте расстояние между концом запального электрода и
поверхностью стержней горелки. Оно должно составлять
3,5...5,5 мм.
9.2 Техническое обслуживание
▶ Выполните подготовительные работы, как при осмотре
( глава 9.1.1, стр. 31).
▶ Отключите отопительную систему от электросети
( глава 7.1, стр. 30).
▶ Закройте газовый кран.
▶ Снимите переднюю стенку котла ( рис. 12, стр. 21).
9.2.1 Чистка котла
▶ Выполните чистку щётками и/или влажную чистку котла.
Устройства для чистки можно приобрести по дополнительному
заказу.
Чистка котла щётками
Чтобы демонтировать горелку:
▶ Закройте газовый кран.
▶ Разъедините штекерное соединение контрольного провода, от
запального электрода, от электрода контроля пламени, газового
клапана.
▶ В месте резьбового соединения [2] главного газопровода
отсоедините горелку от газовой арматуры [1].

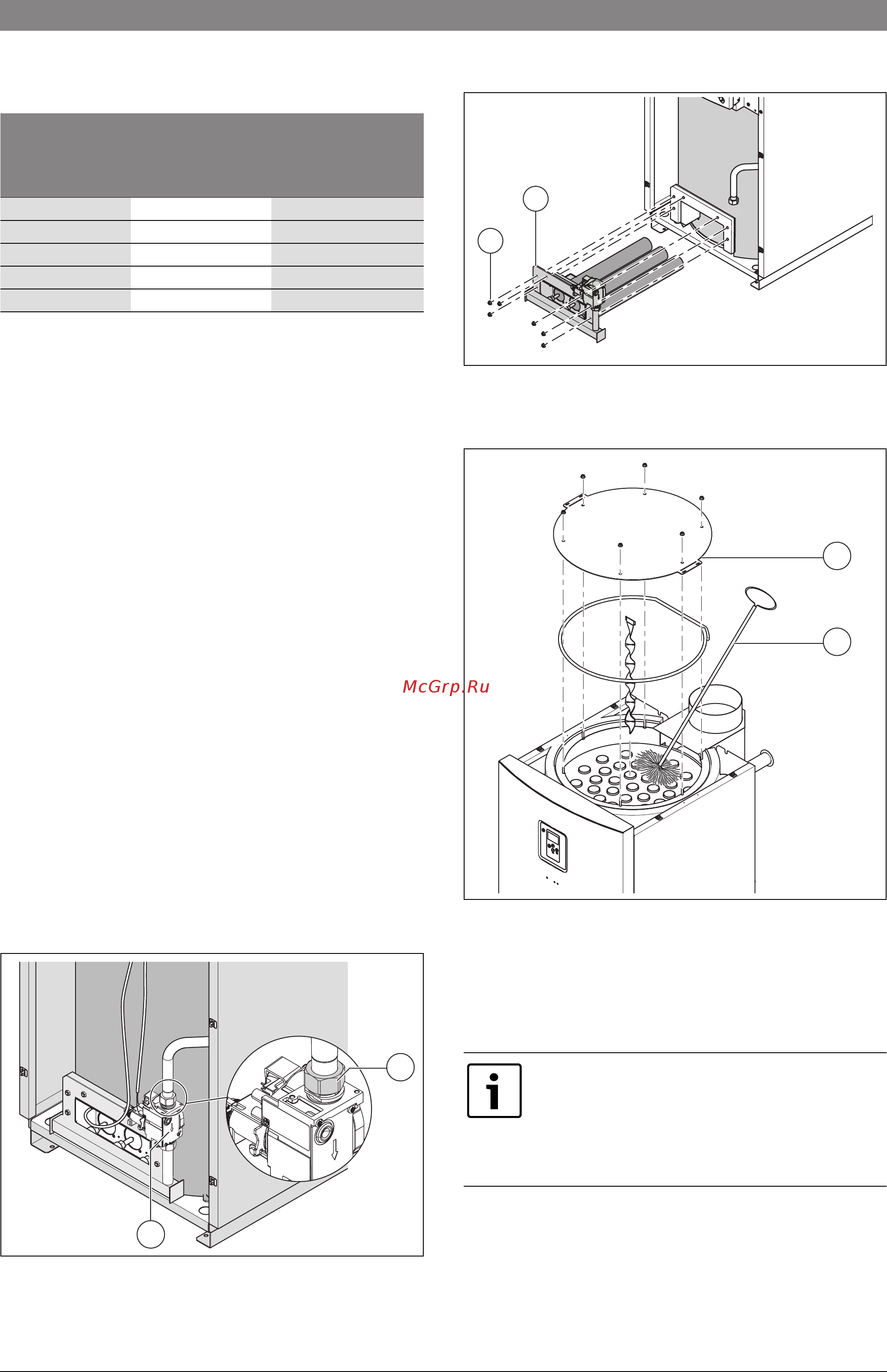

Рис. 34 Демонтаж горелки
[1] Газовая арматура
[2] Резьбовое соединение
▶ Отверните крепёжные гайки [1] на фланце горелки [2].
▶ Выньте горелку.
Рис. 35 Отверните крепёжные гайки
[1] Крепёжные гайки
[2] Фланец горелки
Рис. 36 Чистка газоотводящих каналов
[1] Крышка люка для чистки теплообменника
[2] Щетка для чистки
9.2.2 Влажная чистка котла
▶ При влажной чистке используйте подходящее чистящее
средство (для удаления сажи или накипи).
▶ Хорошо проветрите помещение, где установлен котёл.
▶ Включите отопительную систему.
▶ Нагрейте котёл до температуры около 50 °C.
▶ Закройте газовый кран.
▶ Отключите отопительную установку от электросети.
▶ Снимите переднюю стенку котла ( рис. 12, стр. 21).
▶ Демонтируйте горелку ( глава 9.2.1, стр. 33).
Расход газа
Природный газ
H (G20)
Расход газа пропан
P (G31)
типоразмер котла [м
3
/ч] [кг/ч]
25 2,40 1,90
30 2,90 2,30
37 3,60 2,80
47 4,60 3,60
55 5,45 4,30
Таб. 28 Расход газа
1
6 720 818 532-04.1T
2
В зависимости от обстоятельств порядок проведения
влажной чистки может отличаться от описанного
далее.
▶ При влажной (химической) чистке выполняйте
указания инструкций по использованию чистящих
средств и приборов.
6 720 818 532-06.1T
1
2
6 720 812 497-25.2T
2
1
