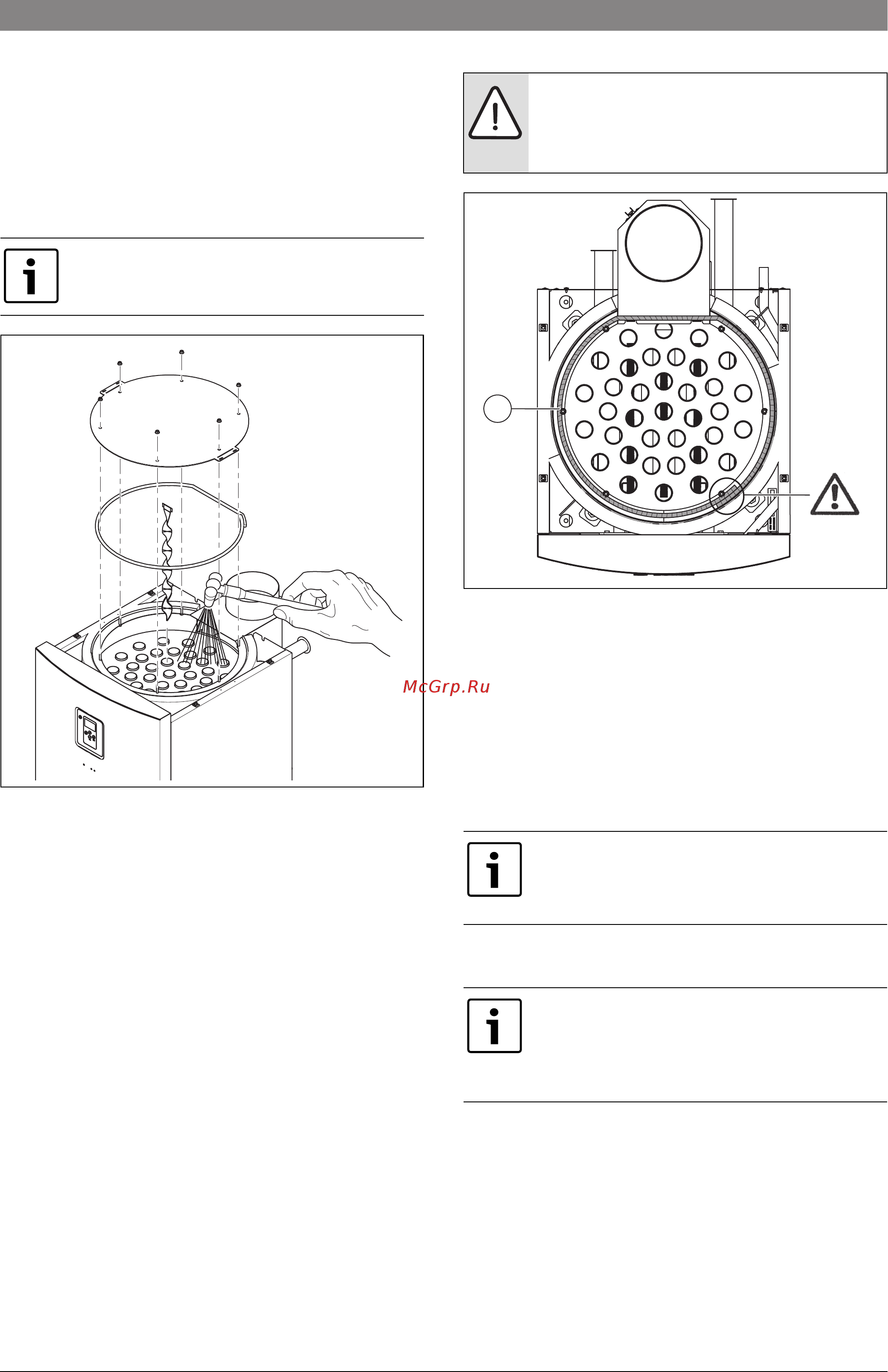

34 | Контрольные осмотры и техническое обслуживание
GAZ 2500 F6 720 819 880 (2017/03)
▶ Снимите крышку люка для чистки с коллектора дымовых газов
( рис. 36 [1], стр. 33).
▶ При сильных отложениях прочистите газоотводящие каналы
щётками ( глава 9.2.1, стр. 33).
Для впитывания стекающего вниз чистящего средства:
▶ Положите тряпку на дно камеры сгорания.
▶ Равномерно распылите чистящее средство сверху в
газоотводящих каналах ( pис. 37).
Рис. 37 Влажная чистка котла
▶ Оставьте действовать чистящее средство согласно инструкции
его изготовителя.
▶ Выньте тряпку.
▶ Закрепите гайками и шайбами крышку люка для чистки.
Чтобы в дальнейшем развернуть винты и гайки:
▶ Смажьте резьбу винтов и гаек медной пастой.
▶ Затяните гайки крест на крест с моментом 20-22 Нм.
▶ Установите горелку.
▶ Для просушки включите котёл и дайте поработать до достижения
максимальной температуры котловой воды (в ручном режиме).
▶ Выключите котёл и дайте ему остыть.
▶ После высыхания поверхностей нагрева снова прочистите
газоотводящие каналы щётками. Для этого выполните все
действия, приведённые в главе 9.2.1 на стр. 33.
▶ Хорошо проветрите помещение, где установлен котёл.
9.2.3 Укладка уплотнительного шнура
Если уплотнительный шнур был удалён во время чистки:
▶ Снова уложите уплотнительный шнур ( рис. 38, стр. 34).
▶ Концы шнура должны перекрывать друг друга минимум на
50 мм. Зазор между концами шнура не допускается.
▶ Проверьте прочную посадку уплотнительного шнура.
Если уплотнительный шнур деформирован или изношен:
▶ Замените уплотнительный шнур.
Рис. 38 Укладка уплотнительного шнура
[1] Уплотнительный шнур
9.2.4 Чистка горелки
▶ Демонтируйте горелку ( глава 9.2.1, стр. 33).
▶ Отверните винт крепления контрольного электрода [5].
▶ Осторожно выньте контрольный электрод.
▶ Отверните винт запального электрода [3].
▶ Осторожно выньте запальный электрод.
▶ Разъедините резьбовое соединение газовой арматуры [4].
▶ Снимите газовую арматуру.
▶ Опустите стержни горелки [1] в воду с чистящим средством и
очистите их щёткой.
Распыляйте чистящее средство только в
газоотводящие каналы.
6 720 812 497-26.1T
OПACHO: Угроза для жизни из-за отравления!
Существует угроза отравления людей выходящими
дымовыми газами.
▶ Проверьте утечки уходящих газов после сервиса.
Внимание (для 50кВт) В процессе демонтажа
газового клапана оснащенного пластиковым блоком
коммутации не допускаются механические
повреждения.
Следите за тем, чтобы не намочить теплоизоляцию
фланца горелки [2].
▶ Следите за тем, чтобы мелкие частицы или другие
загрязнения не попали в открытый патрубок
газового клапана.
6 720 812 497-34.2T
