6 | Информация об изделии
GAZ 2500 F6 720 819 880 (2017/03)
2.7 Размеры и подключения
Размеры и подключения

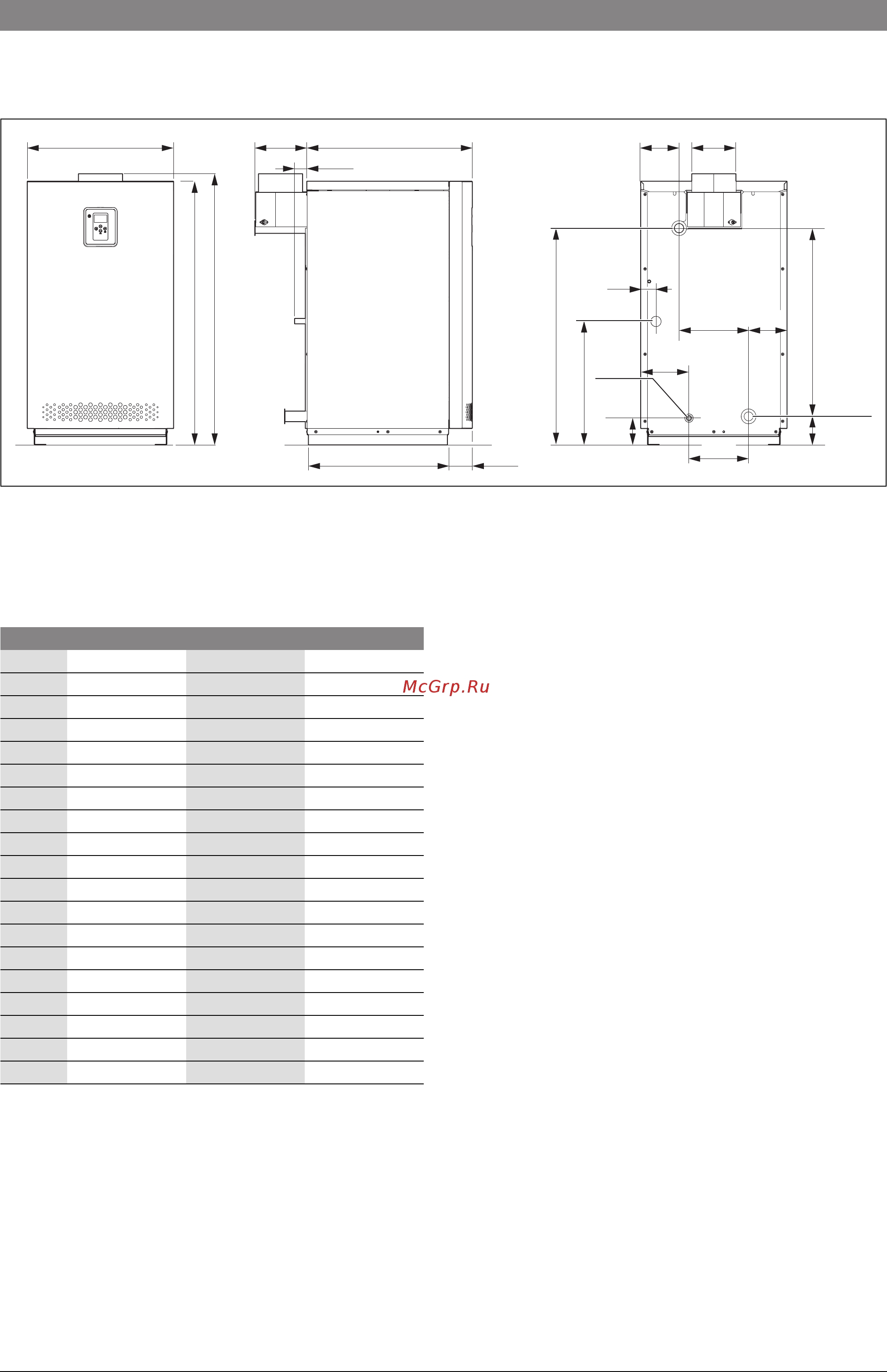

Рис. 3 Размеры и подключения
AA Подключение к дымовой трубе
EL Слив (подключение крана для заполнения и слива)
GAS Подключение газа
RK Обратная линия котла
VK Подающая линия котла
AF D
E
B
C
G
H
N
R
S
P
M
OQ
L
J
I
K
EL
G ½
VK
G 1¼
GAS
G ½
RK
G 1¼
6 720 819 880-01.1T
AA
25/30 37/47 55
A 506 589 589
B 1022 1062 1062
C 1052 1092 1092
D 158 210 227
E4949 49
F 574 667 667
G 462 560 560
H 100 100 100
I 858 898 898
J 497 497 540
K6561 61
L98108 98
M 155 195 195
N 115 155 130
O 280 280 305
P 240 240 240
Q 115 155 155
R 745 783 783
S 115 115 115
Таб. 4 Размеры и подключения (в MM)
