26 | Пуск котла
GAZ 2500 F6 720 819 880 (2017/03)
▶ Медленно откройте газовый кран.

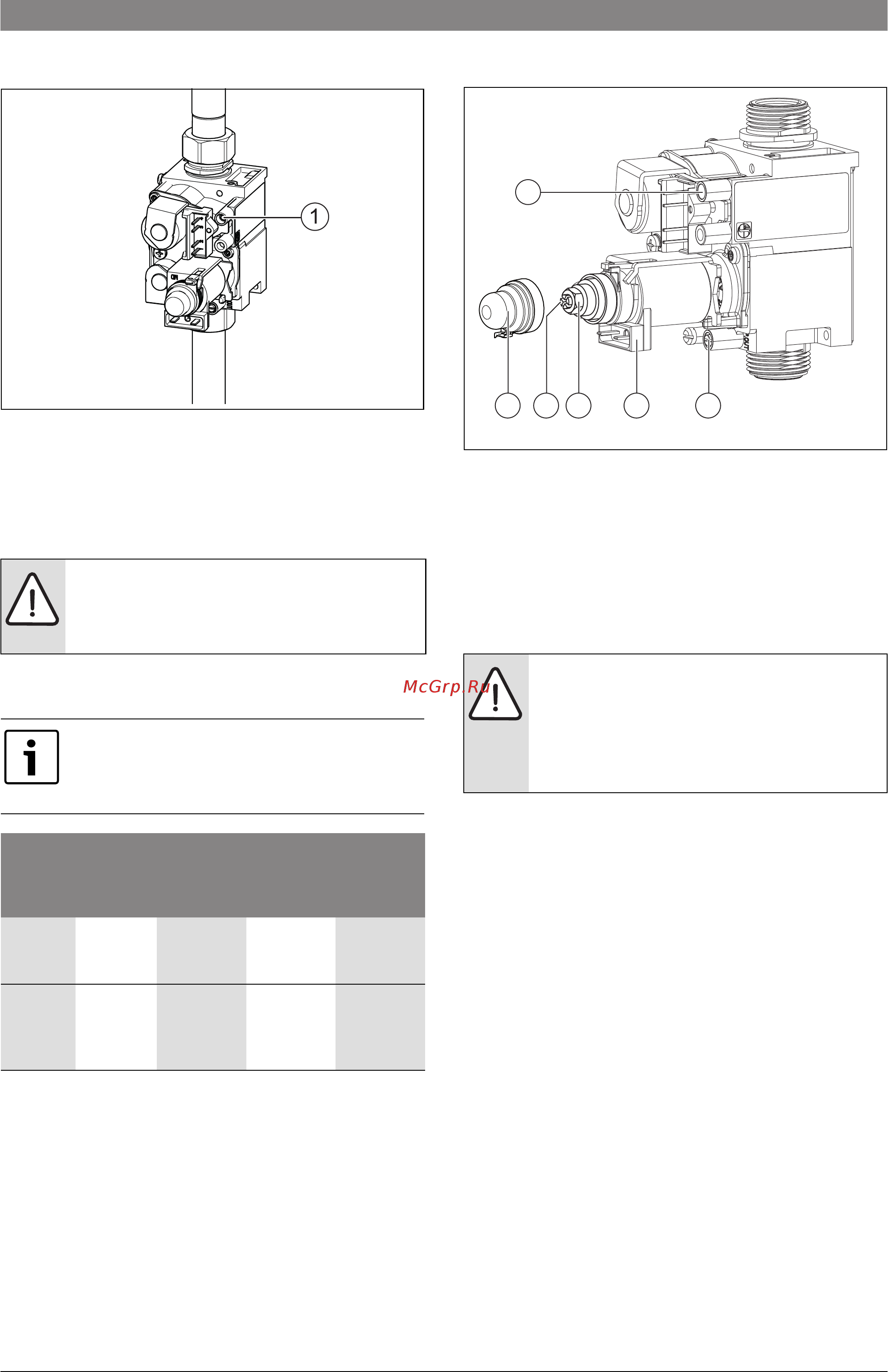

Рис. 25 Измерение подаваемого давления газа
[1] Измерительный ниппель
▶ Включите котёл кнопкой "Stand-by".
▶ Измерьте подаваемое давление газа и занесите полученное
значение в протокол пуска в эксплуатацию ( глава 15, стр. 45).
▶ Закройте газовый кран.
▶ Снимите измерительный шланг.
▶ Заверните запорный винт на измерительном ниппеле.
6.4.8 Метод регулировки давления на форсунках
Рис. 26 Газовая арматура
[1] Штуцер для измерения подаваемого давления газа
[2] Крышка
[3] Регулировочный винт минимального расхода газа
[4] Регулировочный винт максимального расхода газа
[5] Контакты подключения катушки модуляции
[6] Измерительный штуцер (давление на форсунках)
Давление газа на форсунках при максимальной тепловой
мощности
▶ Отверните запорный винт штуцера измерения давления на
форсунках ( рис. 26, [1]) и подсоедините U-образный
манометр.
▶ в пункте 2.3d сервисного меню установите минимальную
производительность газового клапана на 100 % ( таблица 33,
стр. 44).
▶ для подтверждения выбранного значения нажмите кнопку "OK" и
удерживайте примерно 3 сек до появления на дисплее знака
"[ ]".
▶ Снимите крышку ( рис. 26, [3]).
▶ Настройка максимального давления на форсунках:
Установите давление на форсунках регулировочным винтом
максимального расхода газа ( рис. 26, [5]) (при этом
удерживайте регулировочный винт минимального расхода газа).
Поворот направо - больше газа, поворот налево - меньше газа.
▶ в пункте 2.3d сервисного меню установите минимальную
производительность газового клапана на 30 % ( таблица 33,
стр. 44).
▶ для подтверждения выбранного значения нажмите кнопку "OK" и
удерживайте примерно 3 сек до появления на дисплее знака
"[ ]".
OПACHO: угроза для жизни из-за взрыва
легковоспламеняющихся газов!
▶ Проверьте отсутствие протечки газа в
используемом измерительном ниппеле.
Если необходимое давление отсутствует ( таб. 23),
свяжитесь с газоснабжающей организацией.
▶ При высоком давлении установите регулятор
давления перед газовой арматурой.
Страна Вид газа Подаваемое давление газа
Минимальн
ое
[мбар]
Номинальн
ое
[мбар]
Максималь
ное
[мбар]
BY, RU, KZ Природный
газ H
(G20)
13 17 30
BY, RU, KZ Сжиженны
й газ P
Пропан
(G31)
30 37 55
Таб. 23 Виды газа и подаваемое давление
6 720 812 497-30.1T
OПACHO: Угроза поражения электрическим током!
Питание предохранительных клапанов 230В.
▶ Перед настройкой газового клапана убедитесь,
что разъем питания предохранительных клапанов
полностью одет на ответную часть на газовом
клапане.
6 720 812 497-33.1T
1
2 3 4 5 6
