Пуск котла | 27
6 720 819 880 (2017/03)GAZ 2500 F
Давление на форсунках при минимальной тепловой мощности
▶ Отсоедините один из проводов катушки модуляции ( рис. 26,
[2]).
▶ Настройка минимального давления на форсунках. Установите
давление на форсунках регулировочным винтом минимального
расхода газа ( рис. 26, [4]) (при этом удерживайте
регулировочный винт максимального расхода газа).
▶ Подсоедините провод катушки модуляции.
▶ Проверьте и при необходимости исправьте установленные
минимальные и максимальные значения.
6.4.9 Проверка герметичности системы в рабочем состоянии
▶ Включите котёл кнопкой "Stand-by".
▶ Установите регулятор температуры котловой воды на
максимальное значение.
▶ Проверьте с помощью пенообразующего средства все места
соединений на всём пути газа до горелки (измерительный
ниппель, форсунки, резьбовые соединения и др.).
6.4.10 Проведение замеров
▶ Для следующих измерений нужно сделать отверстие для
замеров на соединительном участке системы отвода дымовых
газов [1].
Расстояние от прерывателя тяги должно быть равно двум диаметрам
трубы (AA).
Если соединительный участок сразу за прерывателем тяги соединён
с коленом:
▶ Отметьте точку замера перед изгибом.
▶ Отметьте точку замера [1] на трубе отвода дымовых газов.
Просверлите в трубе отверстие диаметром 8 мм.

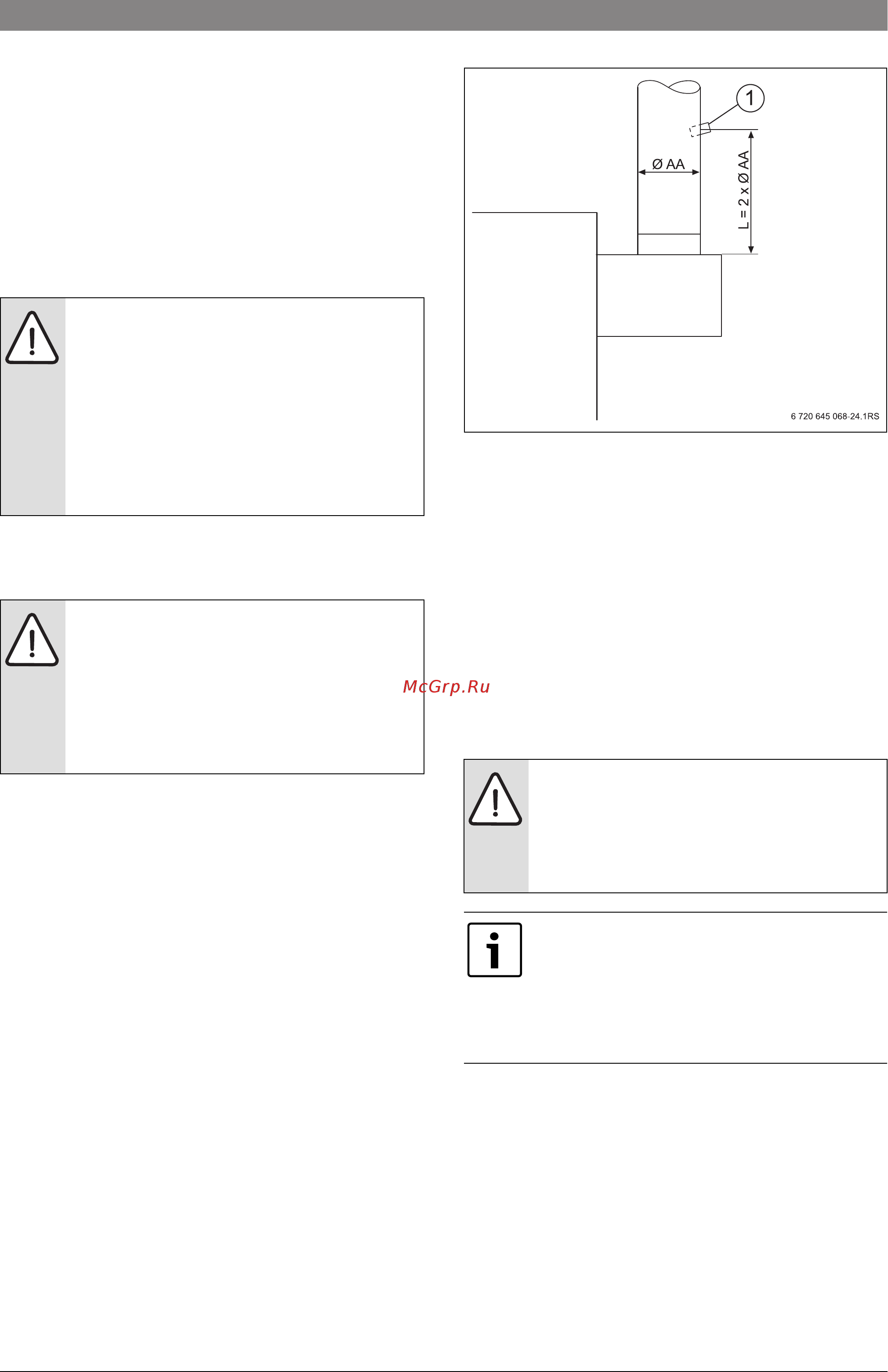

Рис. 27 Точка замера на дымовой трубе
[1] Точка замера
▶ Выключите котёл кнопкой "Stand-by".
▶ Откройте минимум два вентиля на отопительных приборах.
▶ Подсоедините анализатор дымовых газов к точке замера.
▶ Включите котёл кнопкой "Stand-by".
▶ Установите для температуры котла максимальное значение.
▶ Выполните в точке замера [1] следующие измерения:
– Напор
– Потери тепла с дымовыми газами
– Содержание CO
6.4.11 Давление отходящих газов
Рекомендуемые значения находятся в пределах от 3 Па (0,03 мбар)
до 5 Па (0,05 мбар).
6.4.12 Потери тепла с дымовыми газами
Потери тепла с дымовыми газами могут составлять 9%.
Более высокие значения указывают на ошибку в измерении или
загрязнение котла или горелки.
▶ Проверьте измерительный прибор.
-или-
▶ Выполните чистку ( глава 9, стр. 30).
6.4.13 Содержание CO
Содержание CO в безвоздушном состоянии должно быть 400 ppm
или 0,04 % от объёма.
Значения > 400 ppm указывают на неправильную регулировку
горелки, загрязнение горелки или теплообменника или на
неисправность горелки.
OПACHO: угроза для жизни из-за взрыва
легковоспламеняющихся газов!
После пуско-наладочных работ и технического
обслуживания возможно появление утечек газа в
трубопроводах и резьбовых соединениях.
▶ Выполните испытания на герметичность
(опрессовку).
▶ Для поиска утечек используйте только те
средства, которые разрешены к такому
применению.
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования из-за короткого замыкания!
▶ Перед определением мест утечек укройте
чувствительные приборы.
▶ При распылении средств для определения утечек
не направляйте струю на провода, штекеры и
электрические соединения, не допускайте
попадания капель на них.
OПACHO: опасно для жизни из-за отравления
выходящими отработанными газами!
▶ Учтите, что котёл можно эксплуатировать только с
дымовой трубой или системой отвода дымовых
газов, которые обеспечивают необходимый
напор в рабочем режиме.
Слишком высокий напор приводит к потерям тепла и,
как следствие, к повышенным расходам на
отопление. Из-за этого при определении потерь с
дымовыми газами может быть допущена ошибка
измерения. При значениях > 10 Па (0,1 мбар) мы
рекомендуем установить регулятор дополнительного
воздуха (ограничитель тяги).
