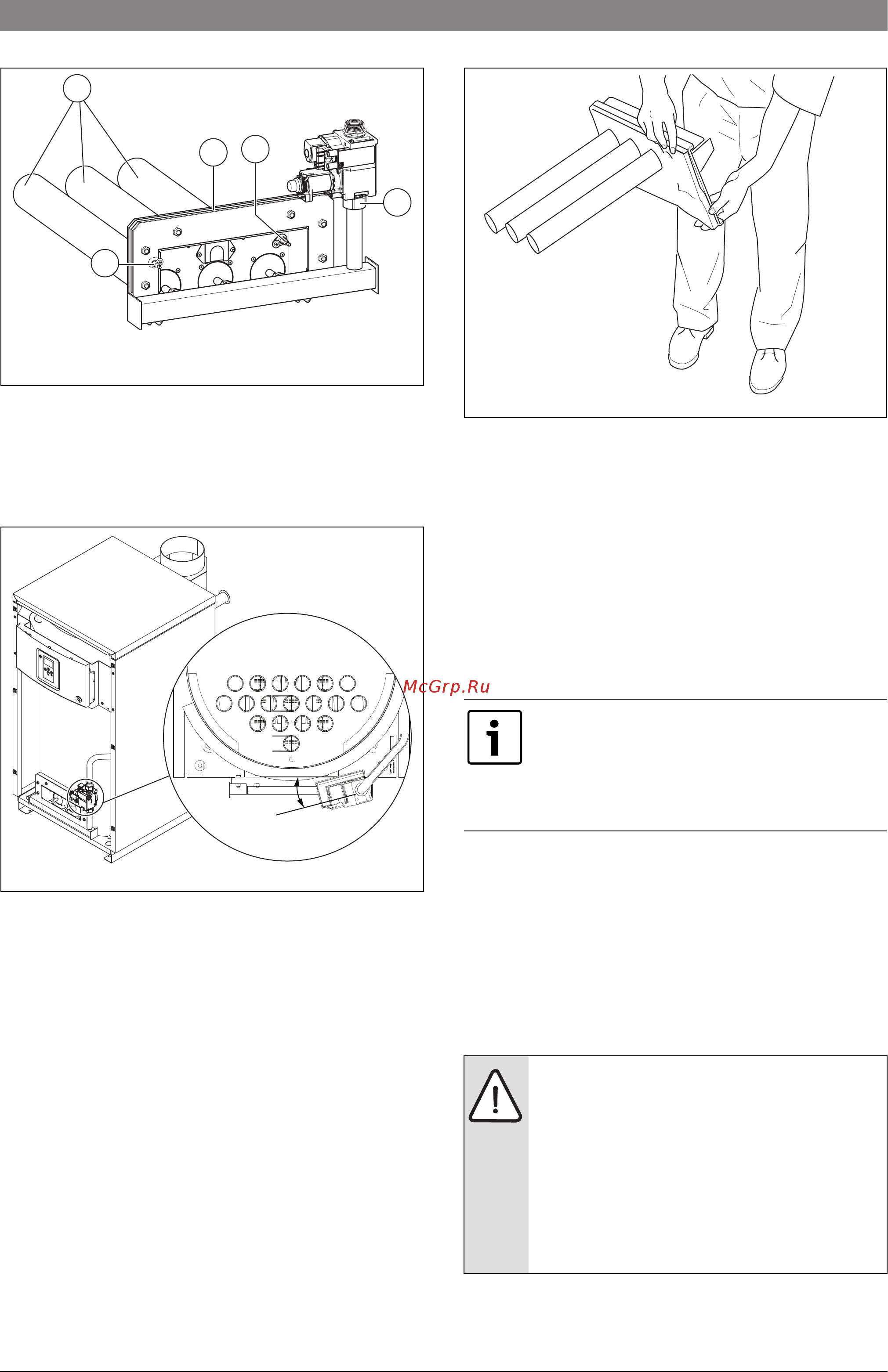

Контрольные осмотры и техническое обслуживание | 35
6 720 819 880 (2017/03)GAZ 2500 F
Рис. 39 Чистка горелки
[1] Стержни горелки
[2] Теплоизоляция на щитке горелки
[3] Запальный электрод
[4] Резьбовое соединение газовой арматуры
[5] Контрольный электрод
Рис. 40 Расположение газового клапана и блока коммутации для
версии 50кВт
▶ Промойте струёй воды стержни горелки, при этом
удерживайте горелку таким образом, чтобы вода проникала во
все щели стержней, а затем вытекала из них.
▶ Переверните горелку, чтобы удалить остатки воды ( pис. 41,
стр. 35).
▶ Проверьте свободный проход в щелях стержней горелки.
▶ Удалите из щелей водяную пленку и остатки грязи.
Если щели повреждены:
▶ Замените горелку.
Рис. 41 Опрокидывание горелки
▶ Монтаж горелки осуществляется в порядке обратном действиям
при её демонтаже ( глава 9.2.1, стр. 33).
▶ Установите электрод ионизации и электрод розжига (при
монтаже соблюдайте глава 9.1.8, стр. 33).
▶ Проверьте фланцевый уплотнитель на повреждения (по
глава 9.2.5, стр. 36 при необходимости замените).
▶ Установите горелку, не повреждая фланцевый уплотнитель.
▶ Заверните крепежные гайки c моментом затяжки 8-10 Н*м [1] - 6
шт на фланец горелки.
▶ Присоедините клапан резьбовым соединением [4] с моментом
затяжки 60-65 Н*м, ориентируя его относительно фланца
горелки ( рис. 39. стр. 35).
▶ Подсоедините газоподводящую трубу к клапану резьбовым
соединением [2] с моментом затяжки 48-52 Н*м ( рис. 34.
стр. 33).
При присоединении газоподводящей трубы фиксируйте газовый
клапан от смещения на фланце под гайкой [2].
▶ Подсоедините кабель к газовому клапану, электроду розжига и
запальному электроду.
▶ Обязательна замена уплотнений каждые два года эксплуатации
котла (только для 50кВт). Обязательна замена газового клапана
каждые 10 лет работы котла
6 720 812 497-27.1T
1
2
3
4
5
6 720 818 532-09.1T
10°...15°
Внимание (для 50кВт) В процессе монтажа газового
клапана оснащенного пластиковым блоком
коммутации не допускаются механические
повреждения. Расположение клапана с пластиковым
блоком коммутации обеспечить в соответствии с рис.
40 угол 10-15° между клапаном и фланцем.
OПACHO: угроза для жизни из-за взрыва
легковоспламеняющихся газов!
После технического обслуживания возможно
появление утечек в трубопроводах и резьбовых
соединениях.
▶ Выполните испытания на герметичность
(опрессовку).
▶ Для поиска утечек используйте только те
средства, которые разрешены к такому
применению.
6 720 812 497-28.1T
