Отвод дымовых газов | 11

6720813742 (2015/02)Gaz 6000 W

4.3.5 Вертикальный отвод дымовых газов через

концентрическую трубу C

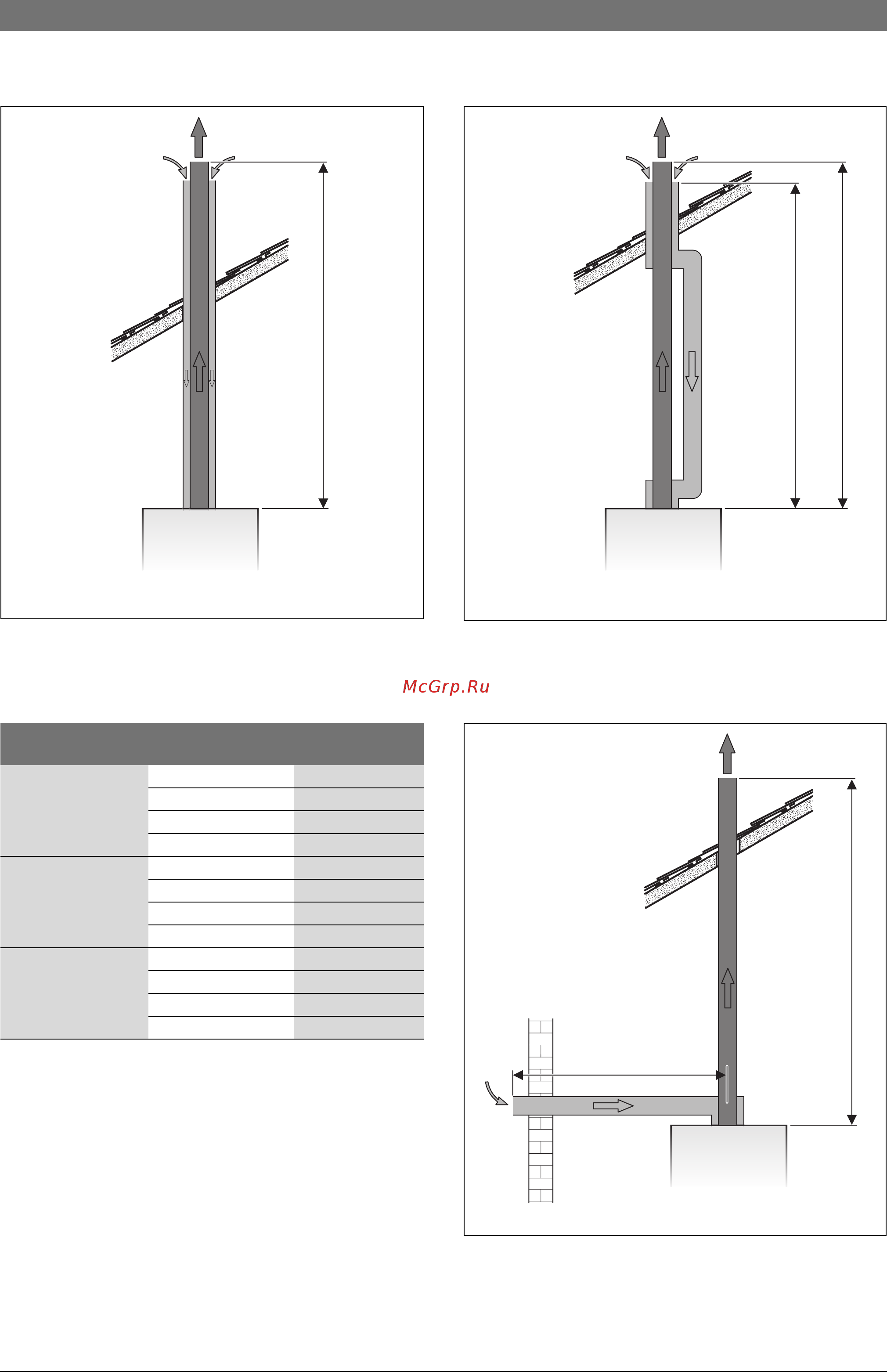

Рис. 8 Вертикальный отвод дымовых газов через

концентрическую трубу C

• каждое дополнительное колено 90 ° соответствует 1 м.

• каждое дополнительное колено 45 ° соответствует 0,5 м.

Таб. 12 Вертикальный отвод дымовых газов через

концентрическую трубу C

4.3.6 Вертикальный отвод дымовых газов через отдельную

трубу C

, C

Рис. 9 Вертикальный отвод дымовых газов через отдельную трубу

Длина трубы воздуха для сжигания топлива

Длина трубы отвода дымовых газов

Рис. 10 Вертикальный отвод дымовых газов через отдельную трубу

Длина трубы воздуха для сжигания топлива

Длина трубы отвода дымовых газов

L [м] Ступень

вентилятора

WBN 6000-12

WBN 6000-18

1,5 5

1,5 – 2,5

2,5 – 5

5 – 8

WBN 6000-24 1,5 5

1,5 – 2,5

2,5 – 5

5 – 8

WBN 6000-35 1,5 9

1,5 – 2,5

2,5 – 5

5 – 7

0 010 005 937-001

0 010 005 938-001

0 010 005 939-001
