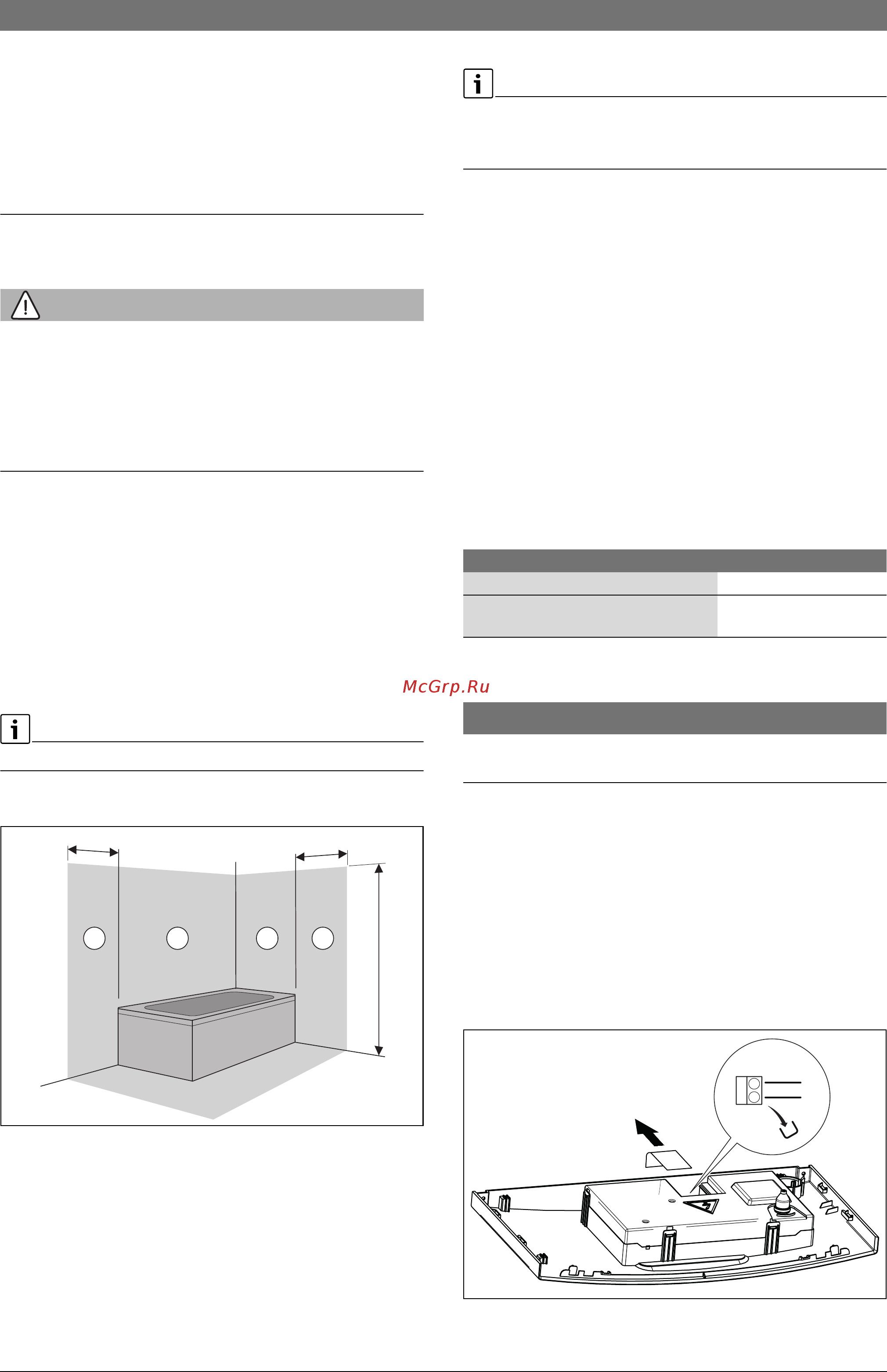

16 | Электрический монтаж
Gaz 6000 W6720813742 (2015/02)
Проверка герметичности газопровода
▶ Закройте газовый кран для защиты газовой арматуры от
повреждения высоким давлением.
▶ Проверьте герметичность в местах соединений (максимальное
контрольное давление 150 бар).
▶ Сбросьте давление.
6 Электрический монтаж
6.1 Общие указания
OCTOPOЖHO:
Угроза для жизни от удара электрическим током!
При касании деталей, находящихся под напряжением, возможен
удар электрическим током.
▶ Перед работой с электрооборудованием: отключите
электропитание на всех фазах (выньте предохранитель или
выключите защитный автомат) и обеспечьте защиту от
случайного включения.
▶ Соблюдайте меры безопасности по инструкциям VDE 0100 и
специальным инструкциям местных энергоснабжающих
организаций.
▶ В помещениях с ванной или душем котёл должен подключаться
только через автомат защиты от тока утечки (УЗО).
▶ Не подключайте никакие другие потребители к сетевому
подключению котла.
Предохранители
Котёл защищён двумя предохранителями. Они находятся на
электронной плате.
Запасные предохранители находятся на крышке блока управления.
6.2 Подключение котла
Рис. 19 Зоны безопасности
[1] Зона безопасности 1, непосредственно над ванной
[2] Зона безопасности 2, расстояние 60 см от ванны/душа
При недостаточной длине провода:
▶ Отсоедините сетевой провод и замените проводом подходящей
длины ( таб. 17).
Подключение вне зон безопасности 1 и 2:
▶ Подсоедините подходящую сетевую вилку к проводу.
▶ Вставьте вилку в розетку с заземляющим контактом.
-или-
▶ Подсоедините сетевой провод к распределителю.
Подключение в зоне безопасности 1 и 2:
▶ Отсоедините сетевой провод и замените проводом подходящей
длины ( таб. 17).
▶ Сетевой провод подключите так, чтобы защитный провод был
длиннее других проводов.
▶ Выполните подключение к электросети через разделительное
устройство на всех фазах с минимальным расстоянием между
контактами 3 мм (например, предохранители, защитный
автомат).
▶ В зоне безопасности 1: прокладывайте сетевой провод
вертикально вверх.
Следующие провода подходят для замены сетевого провода котла:
Таб. 17 Сетевой провод
6.3 Подключения к блоку управления
УВЕДОМЛЕНИЕ:
Остатки проводов могут повредить блок управления.
▶ Снимайте изоляцию с проводов только вне блока управления.
6.3.1 Подключение регулятора on/off или регулятора Open-
Therm
Прибор можно эксплуатировать только с регулятором Bosch.
Регулятор должен быть рассчитан на сетевое напряжение (от котла)
и не должен иметь собственного заземления.
Установку и электрическое подключение см. в соответствующей
инструкции по монтажу.
▶ Снимите крышку.
▶ Удалите перемычку на клеммах TH.
▶ Подключите регулятор к клеммам ТН.
Рис. 20
225 cm
6 720 612 659-13.3TT
22 11
60 cm
60 cm
Зона подключения Подходящий провод
В зонах безопасности 1 и 2 NYM-I 3 × 1,5 мм
2
Вне зон безопасности 1 и 2 HO5VV-F 3 × 1,0 мм
2
HO5VV-F 3 × 0,75 мм
2
0 010 005 954-001
1.
T
H
2.
3.
