6 | Информация об изделии
Gaz 6000 W6720813742 (2015/02)

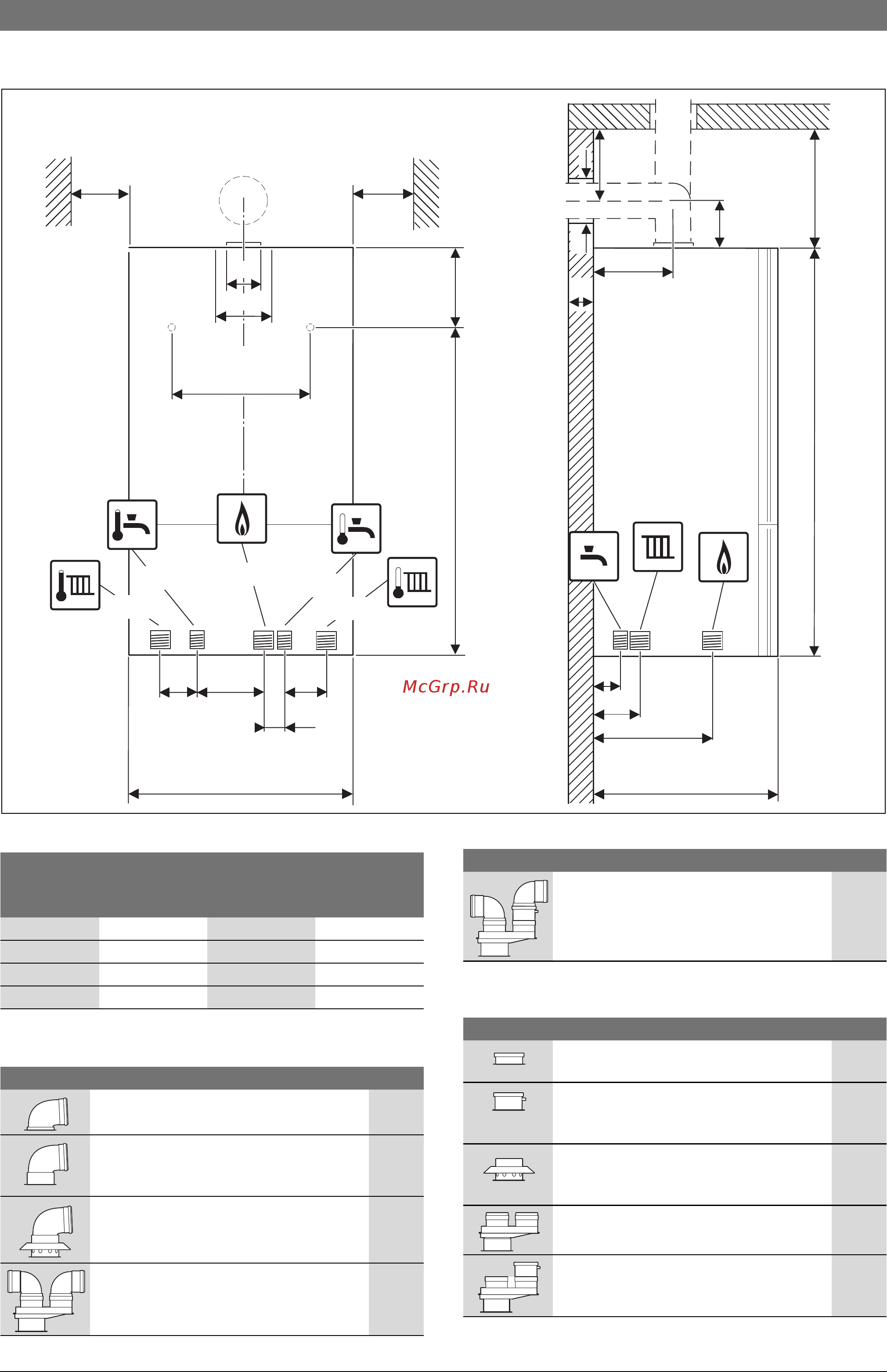

2.5 Размеры и минимальные расстояния
Рис. 2 Размеры и минимальные расстояния (мм)
Таб. 4 Размер К в зависимости от толщины стены S и диаметра
дымовой трубы
Таб. 5 Расстояние А в зависимости от подсоединения к
горизонтальной трубе отвода дымовых газов
Таб. 6 Расстояние В в зависимости от подсоединения к
вертикальной трубе отвода дымовых газов
≥ 100
700
200
150
≥ 100
B
0 010 005 918-001
32
65
65
102
R
1
/
2
60
30
R
3
/
4
R
1
/
2
R
3
/
4
R
3
/
4
A
Ø100
Ø60
634
68
≥ 100
S
K
345 (< 35kW)
420 (= 35kW)
400 (< 35kW)
485 (= 35kW)
300 (< 35kW)
315 (= 35kW)
Толщина
стены S
Диаметр проема в стене К [мм] для Ø дымовой
трубы [мм]
Ø 60/100 Ø 80 Ø 80/125
15 - 24 см 130 110 155
24 - 33 см 135 115 160
33 - 42 см 140 120 165
42 - 50 см 145 145 170
Узел отвода дымовых газов A [мм]
Ø 60/100 мм
Колено Ø 60/100 мм
95
Ø 60/100 мм
Переходник Ø 60/100 мм,
колено 90 ° Ø 60/100 мм
185
Ø 80 мм
Переходник Ø 60/100 мм с подводом
воздуха для горения, колено 90 ° Ø 80 мм
198
Ø 80/80 мм
Раздельное подключение труб Ø 80/80 мм,
колена 90 ° Ø 80 мм
180
Ø 80/80 мм
Раздельное подключение труб Ø 80/80 мм,
вертикальный отвод конденсата Ø 80 мм,
колена 90 ° Ø 80 мм
265
Узел отвода дымовых газов B [мм]
Ø 60/100 мм
Переходник Ø 60/100 мм
170
Ø 60/100 мм
Отвод конденсата, вертикальный Ø 60/
100 мм
220
Ø 80 мм
Переходник Ø 60/100 мм с подводом
воздуха для горения
200
Ø 80/80 мм
Раздельное подключение труб Ø 80/80 мм
210
Ø 80/80 мм
Раздельное подключение труб Ø 80/80 мм,
вертикальный отвод конденсата Ø 80 мм
290
Узел отвода дымовых газов A [мм]
