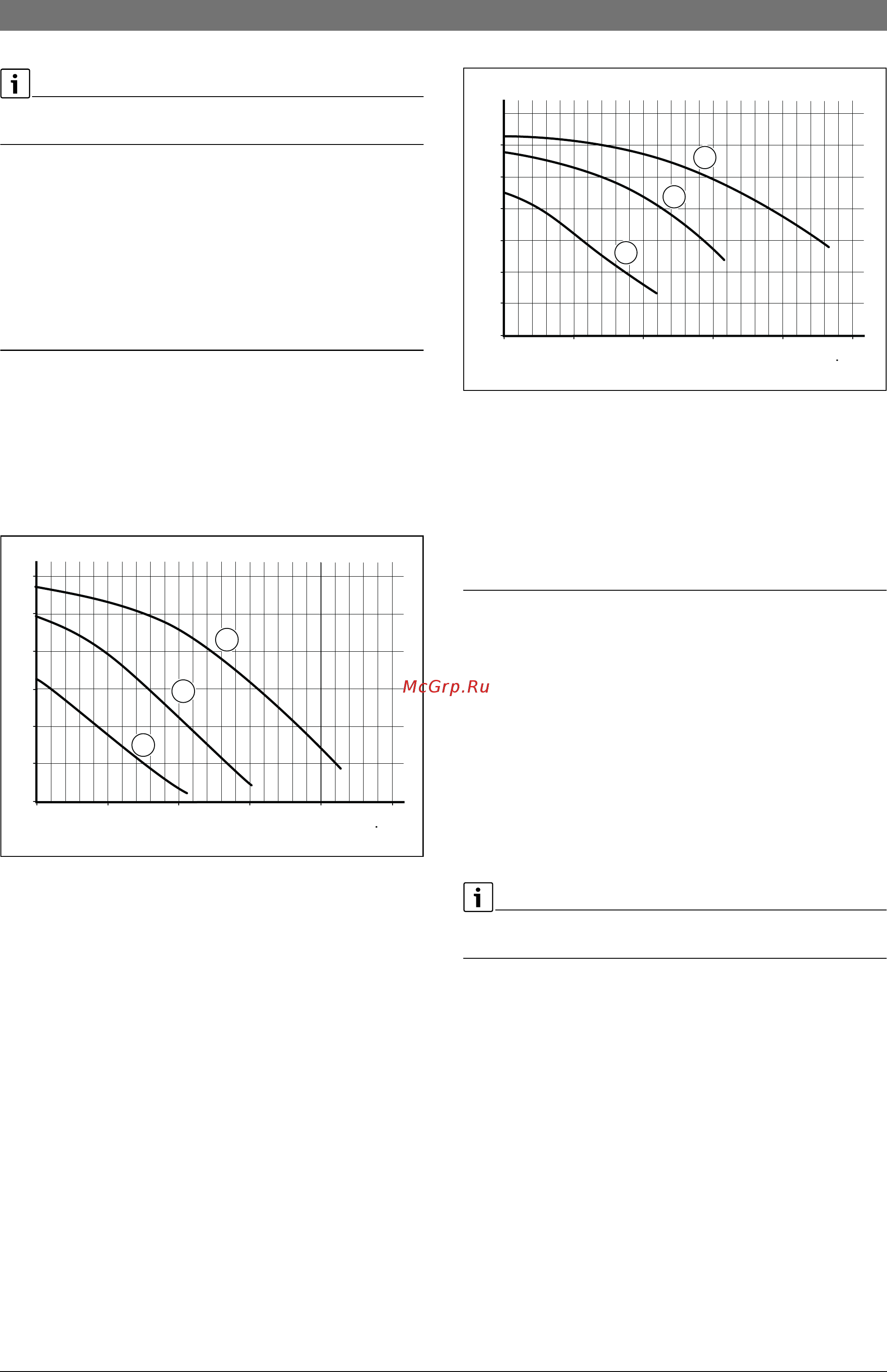

20 | Насос системы отопления
Gaz 6000 W6720813742 (2015/02)
Термической дезинфекцией можно управлять через котёл или
через регулятор отопления с программой ГВС.
▶ Включите термическую дезинфекцию в сервисной функции 1.2d
( стр. 21).
▶ Дождитесь, когда будет достигнута максимальная температура.
▶ По очереди, начиная от ближайшей точки водоразбора до самой
дальней, открывайте краны и держите открытыми до тех пор,
пока в течение 3 минут будет вытекать горячая вода с
температурой 70 °C.
▶ Восстановите исходные настройки.
10 Насос системы отопления
10.1 Изменение характеристик насоса отопительного
контура
Частоту вращения насоса отопительного контура можно изменять на
клеммной коробке насоса.
▶ Устанавливайте более низкую характеристику насоса, чтобы
экономить энергию и снизить шум в системе отопления.
Рис. 28 Характеристики насоса отопительного контура (мощность
котла < 35 кВт)
[1] Характеристическая кривая для положения переключателя 1
[2] Характеристическая кривая для положения переключателя 2
[3] Характеристическая кривая для положения переключателя 3
(первоначальная установка)
H Остаточный напор [м]
V Расход греющей воды [л/ч]
Рис. 29 Характеристики насоса отопительного контура (мощность
котла = 35 кВт)
[1] Характеристическая кривая для положения переключателя 1
[2] Характеристическая кривая для положения переключателя 2
[3] Характеристическая кривая для положения переключателя 3
(первоначальная установка)
H Остаточный напор [м]
V Расход греющей воды [л/ч]
11 Настройки в сервисном меню
Сервисное меню позволяет удобно настраивать и контролировать
различные функции котла. Оно включает:
• Меню 1
• Меню 2
• Меню 3
11.1 Работа с сервисным меню
Вызов меню
Описание приведено перед обзорными таблицами отдельного
меню.
Выбор и настройка сервисной функции
Если в течение 15 секунд не нажимать никаких кнопок, то
произойдёт выход из выбранной сервисной функции.
▶ Для выбора сервисной функции нажмите кнопку "+" или " – ".
На дисплее показана сервисная функция.
▶ Нажмите кнопку "ok", чтобы подтвердить выбор.
Текущее значение мигает.
▶ Для изменения значения нажмите кнопку "+" или " – ".
▶ Для сохранения нажмите кнопку "ok" до появления на дисплее
[ ].
-или-
▶ Чтобы не сохранять, нажмите кнопку "Назад".
Будет показано вышестоящее меню.
▶ Снова нажмите кнопку "Назад".
Котёл переходит на нормальный режим работы.
Документирование настроек
▶ Занесите изменённые настройки в протокол пуска в
эксплуатацию ( глава 19.1).
1
500 1500 1000
0
6
5
4
3
2
1
0
H
/
m
2
1
0 010 005 980-001
2000 2500
V / l/h
3
500 1500 1000
0
6
7
5
4
3
2
1
0
H / m
2
1
0 010 005 981-001
2000 2500
V / l/h
3
