Информация об изделии | 7

6720813742 (2015/02)Gaz 6000 W

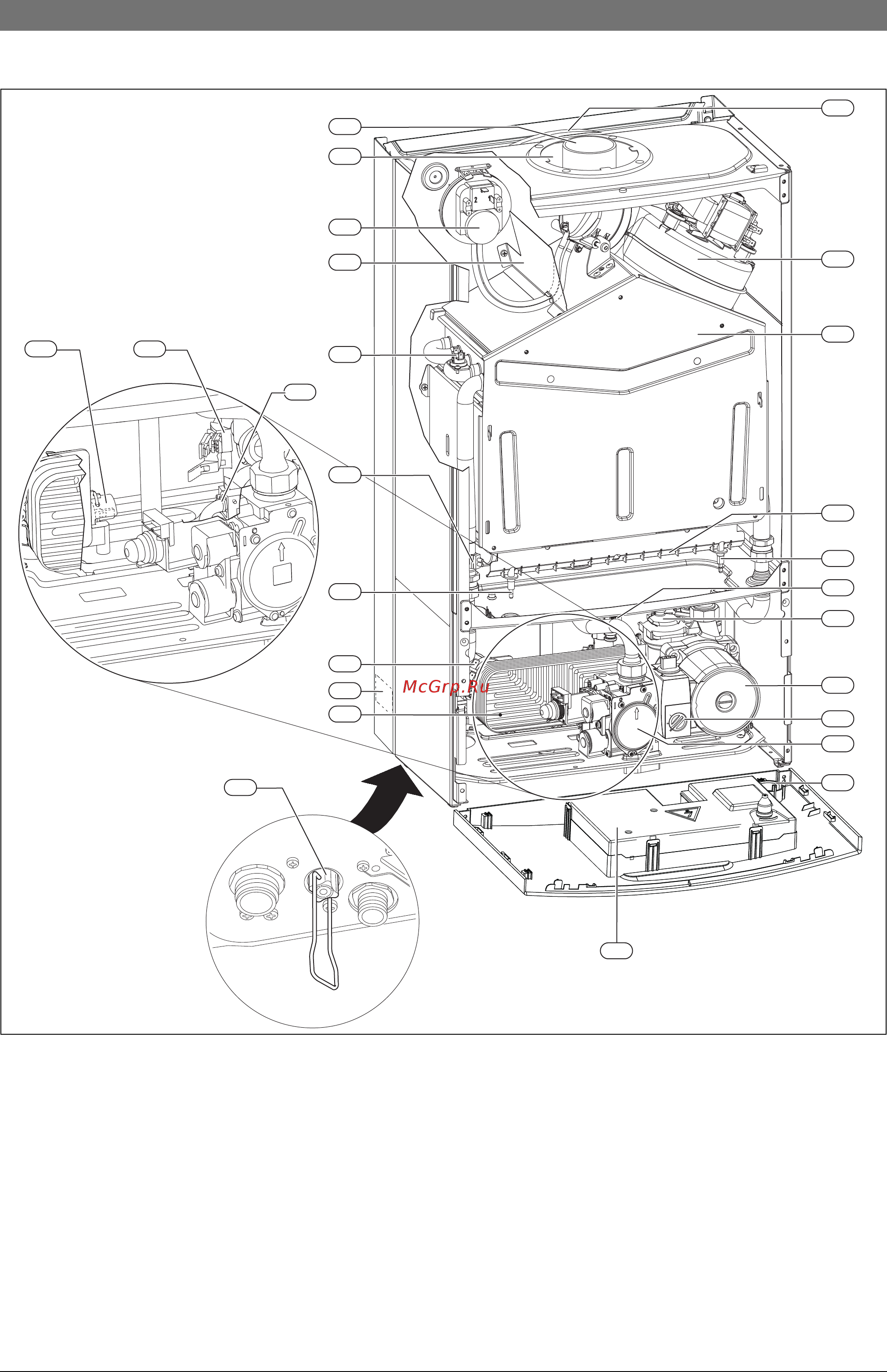

2.6 Конструкция котла

Рис. 3

[1] Расширительный бак

[2] Вентилятор

[3] Камера сгорания

[4] Горелка атмосферного типа

[5] Запальный электрод

[6] Предохранительный клапан (отопительный контур)

[7] Автоматический воздухоотводчик

[8] Насос системы отопления

[9] Переключатель частоты вращения насоса

[10] Газовая арматура

[11] Манометр

[12] Блок управления

[13] Устройство для заполнения (WBN 6000-.. CR)

[14] Пластинчатый теплообменник для двухконтурных котлов

(WBN 6000-.. CR)

[15] Заводская табличка

[16] Реле давления

[17] Электрод контроля пламени

[18] Датчик температуры подающей линии

[19] Ограничитель температуры котловой воды

[20] Воздухонаправляющий щиток

[21] Дифференциальное реле давления

[22] Всасывание воздуха для горения

[23] Дымовая труба

[24] Датчик температуры горячей воды

[25] Предохранительный клапан (холодная вода) (WBN 6000-..

CR)

[26] Расходомер ГВС (турбина) (WBN 6000-.. CR)

0 010 005 932-001
