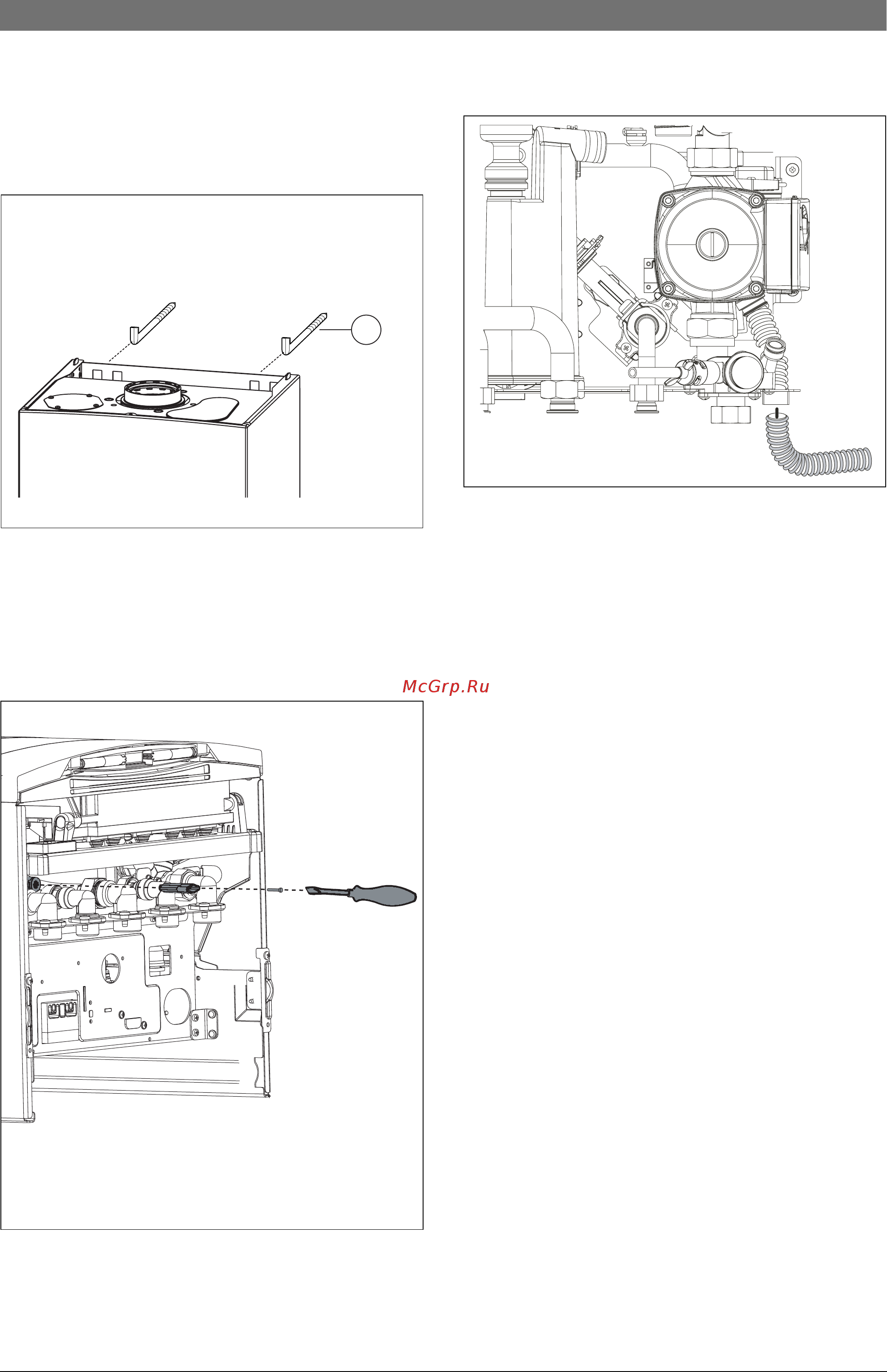

Установка прибора | 21RU
6 720 640 858 (2009/09)
Крепление прибора
B Уложить уплотнения на подключения монтажной
панели.
B Повесить прибор на два крюка (1) на стену.
Рис 8 Подвешивание прибора
1 Крюки
B Затянуть накидные гайки трубных подключений.
Подсоединение шланга предохранительного клапана
B Прикрепите винтом ручку к устройству подпитки.
Рис 9
Подсоединение шланга предохранительного клапана
Рис 10
6 720 614 395-03.1O
1
6 720 640 881 - 04.1o
6 720 614 395-20.1O
