28 | Электрические соединения RU
6 720 640 858 (2009/09)
6.3.5 Подключение отдельного отопительного
насоса (первичный контур).
Подсоединение LZ - NZ подключается как встроенный
отопительный насос. Возможны все схемы
управления насосами, Æстр. 39.

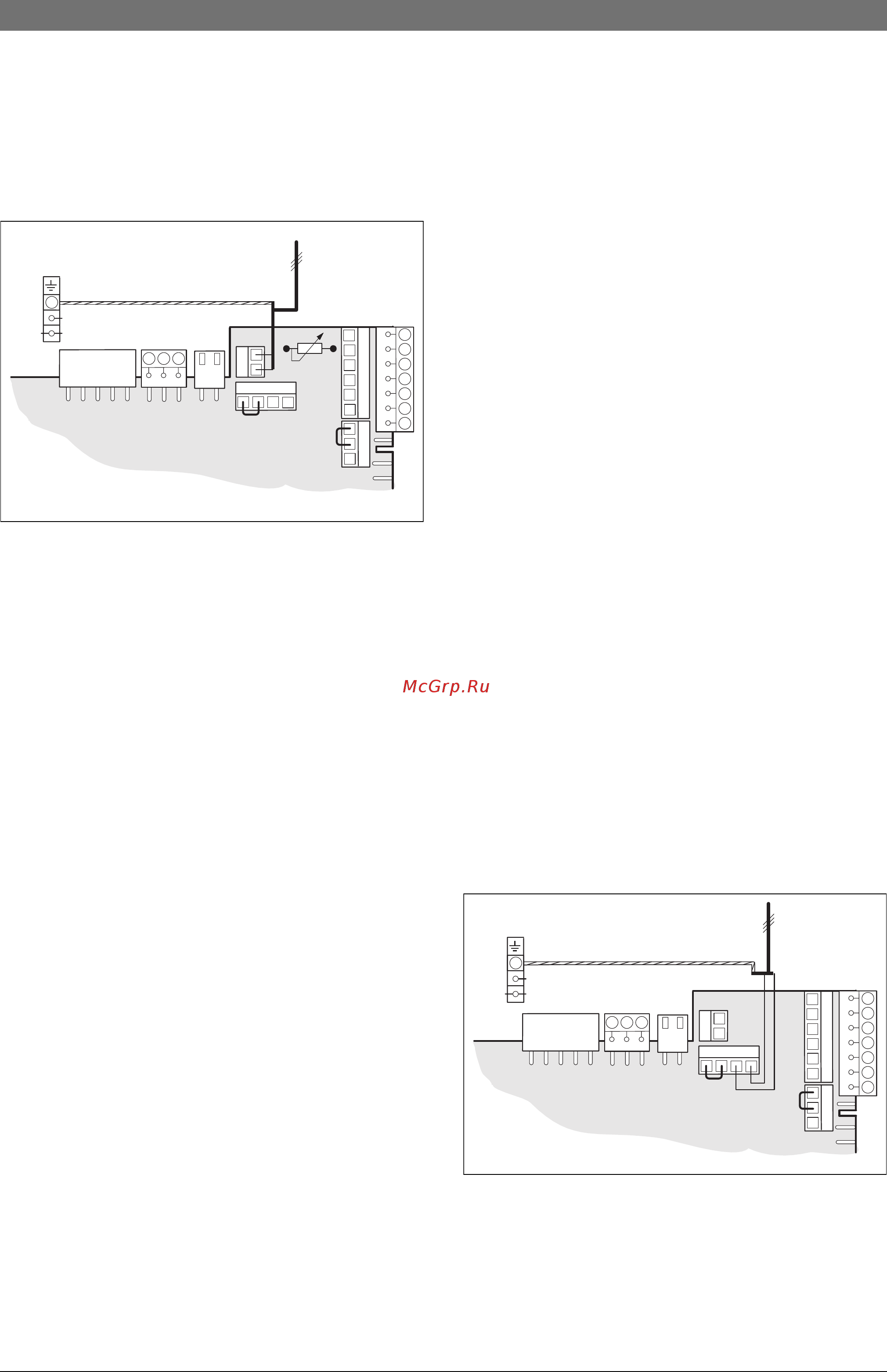

Рис 23
6.3.6 Подключение отдельного отопительного
насоса в теплопотребляющий контур без
смесителя (вторичный контур)
• Для защиты от струй воды (IP) кабели проводить
всегда сквозь кабельный ввод с отверстием,
соответствующим поперечному сечению кабеля.
• Можно использовать следующие типы кабелей:
– NYM-I 3 x 1,5 мм
2
– HO5VV-F 3 x 0,75 мм
2
(не использовать в
непосредственной близости от ванны или душа;
зоны 1 и 2 согласно VDE 0100, часть 701)
– HO5VV-F 3 x 1,0 мм
2
(не в непосредственной
близости от ванны или душа; зоны 1 и 2 по VDE
0100, часть 701.
B Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B Вывести кабель через деталь разгрузки от
натяжения и соответствующим образом подключить
циркуляционный насос к ST25:
– L к L
p
– N к N
p
– Заземление (зелёный или зелёно-жёлтый
провод).
B Закрепить кабель электропитания на фиксаторе для
разгрузки от напряжения.
Жила для подключения к заземляющей шине должна
еще провисать, когда все другие уже натянуты.
B Установить режим работы насоса в соответствии с
сервисной функцией.
При подключении к NP - LP отопительный насос всегда
работает в режиме отопления. Различные схемы
управления насосами невозможны.
Рис 24
B
B
4
2
1
A
F
PR
PO NP LP
LS NS
LZ
NZ
9
8
7
6 720 612 664-23.3O
B
B
4
2
1
A
F
PR
PO NP LP
LS NS
LZ
NZ
9
8
7
6 720 612 664-24.30
