Электрические соединения | 29RU

6 720 640 858 (2009/09)

6.3.7 Замена кабеля сетевого питания

• Для защиты от струй воды (IP) кабели проводить

всегда сквозь кабельный ввод с отверстием,

соответствующим поперечному сечению кабеля.

• Можно использовать следующие типы кабелей:

– NYM-I 3 x 1,5 мм

– HO5VV-F 3 x 0,75 мм

(не использовать в

непосредственной близости от ванны или душа;

зоны 1 и 2 согласно VDE 0100, часть 701)

– HO5VV-F 3 x 1,0 мм

(не использовать в

непосредственной близости от ванны или душа;

зоны 1 и 2 согласно VDE 0100, часть 701).

B Обрезать по размеру фиксатор для разгрузки от

натяжения в соответствии с диаметром кабеля.

B Провести кабель через фиксатор для разгрузки от

натяжения и подключить следующим образом:

– Клеммная колодка ST10, клемма L (красная или

коричневая жила)

– Клеммная колодка ST10, клемма N (голубая жила)

– Соединение с заземляющей шиной (зеленая или

желто-зеленая жила)

B Закрепить кабель электропитания на фиксаторе для

разгрузки от напряжения.

Жила для подключения к заземляющей шине должна

еще провисать, когда все другие уже натянуты.

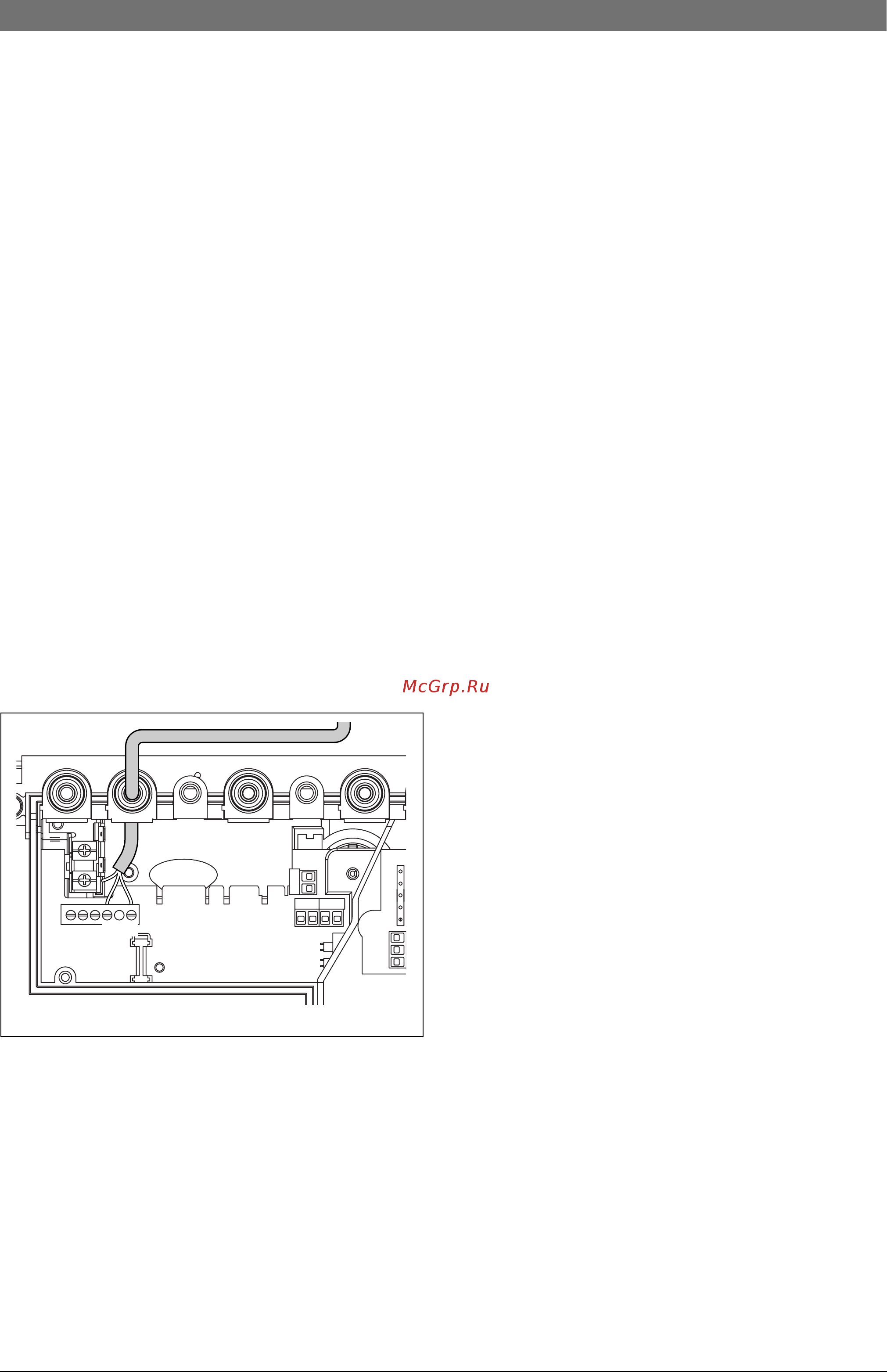

Рис 25 Клеммная колодка для подачи питания ST10

ST10

6 720 612 229-17.1O
