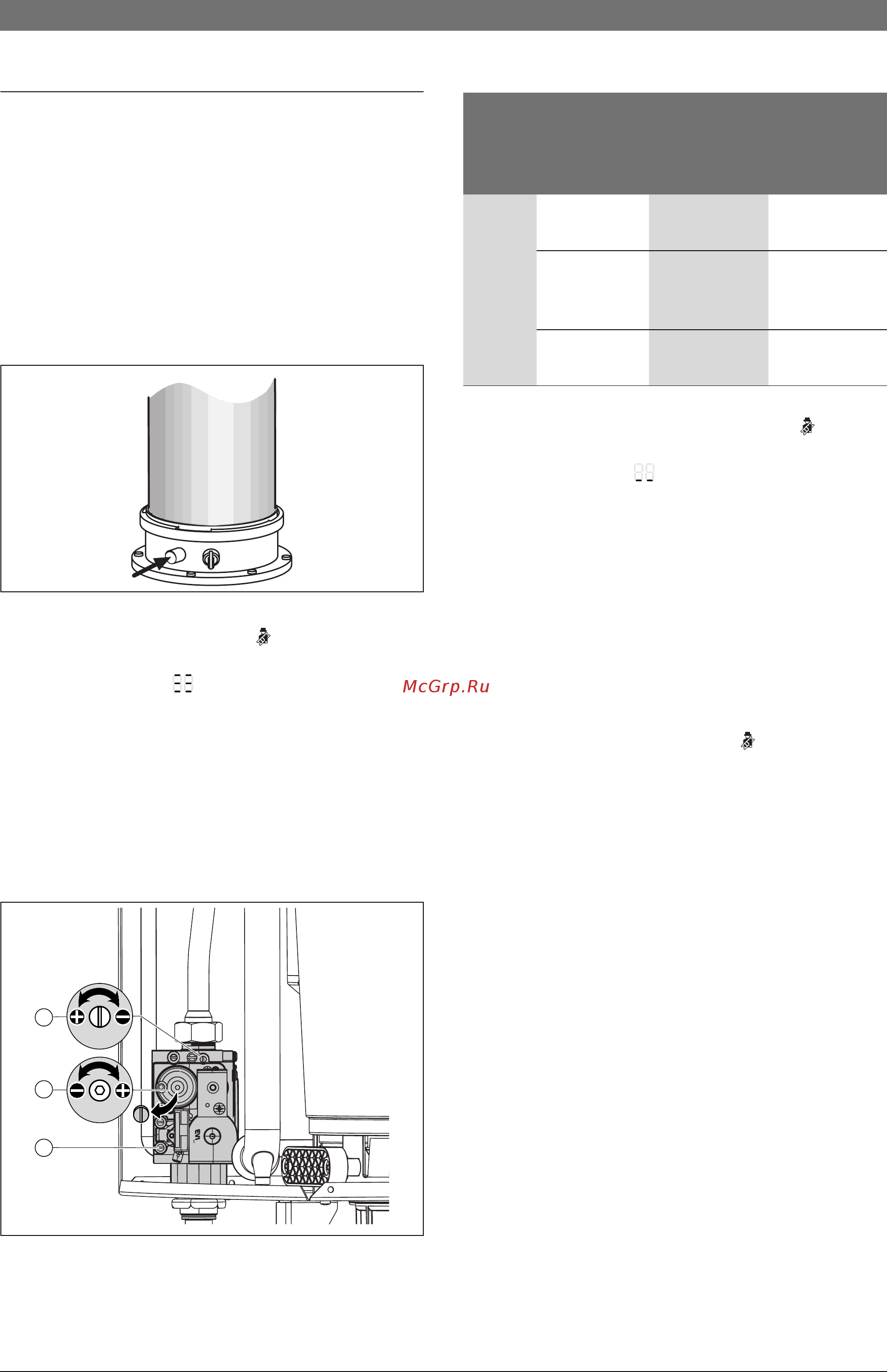

44 | Перенастройка на другой вид газа RU
6 720 640 858 (2009/09)
9.1 Регулировка соотношения газ/
воздух (CO
2
или O
2
)
B Выключить котел главным выключателем.
B Снимите кожух (Æ стр. 20).
B Включите котел главным выключателем.
B Снять заглушку с измерительного штуцера дымовых
газов.
B Вставить щуп длиной примерно 135 мм в
измерительный патрубок отходящего газа и
уплотнить место измерения.
Рис 37
B Нажать кнопку с трубочистом до ее загорания.
Дисплей попеременно показывает температуру
подающей линии и = максимальную
номинальную мощность.
B Измерить содержание CO
2
или O
2.
B Настроить на газовой дроссельной заслонке
содержание CO
2
или O
2
для максимальной
номинальной мощности согласно таблице.
B По таблице настроить на газовой дроссельной
заслонке (3) содержание CO
2
для максимальной
номинальной теплопроизводительности.
Рис 38
1 Штуцер для измерения давления подаваемого газа
2 Регулировочный винт минимального расхода газа
3 Регулировочный винт максимального расхода газа
B Дважды кратковременно нажать кнопку .
Дисплей попеременно показывает температуру
подающей линии и = минимальную
номинальную мощность.
B Измерить содержание CO
2
или O
2.
B Удалить пломбу с регулировочного винта газовой
арматуры и настроить содержание CO
2
или O
2
для
минимальной номинальной мощности.
B Снова проверить настройку при максимальном и
минимальном значении тепловой мощности и при
необходимости отрегулировать.
B Внести значения CO
2
или O
2
в протокол ввода в
эксплуатацию.
B Нажимать кнопку с трубочистом столько раз,
пока она не погаснет.
На дисплее снова будет отображена температура
подаваемой воды.
B Вынуть щуп из измерительного штуцера и
установить заглушку.
B Опломбируйте газовую арматуру краской для
пломбировки.
6 720 614 153-07.2O
6 720 614 395-10.1 O
1
2
3
Котел Вид газа
CO
2
при макс.
номинальной
теплопроизво
-дительности
CO
2
при мин.
номинальной
теплопроизво
-дительности
ZWB
28-3
Природный
газ H (23)
9,7 % 8,7 %
Сжиженный
газ
(пропан)
1)
10,8 % 10,6 %
Сжиженный
газ (бутан)
11,6 % 11,0 %
Таб. 16
