Установка прибора | 23RU
6 720 640 858 (2009/09)
Система отвода продуктов сгорания
B Монтировать газоотводную арматуру и закрепить
ее прилагаемыми винтами.

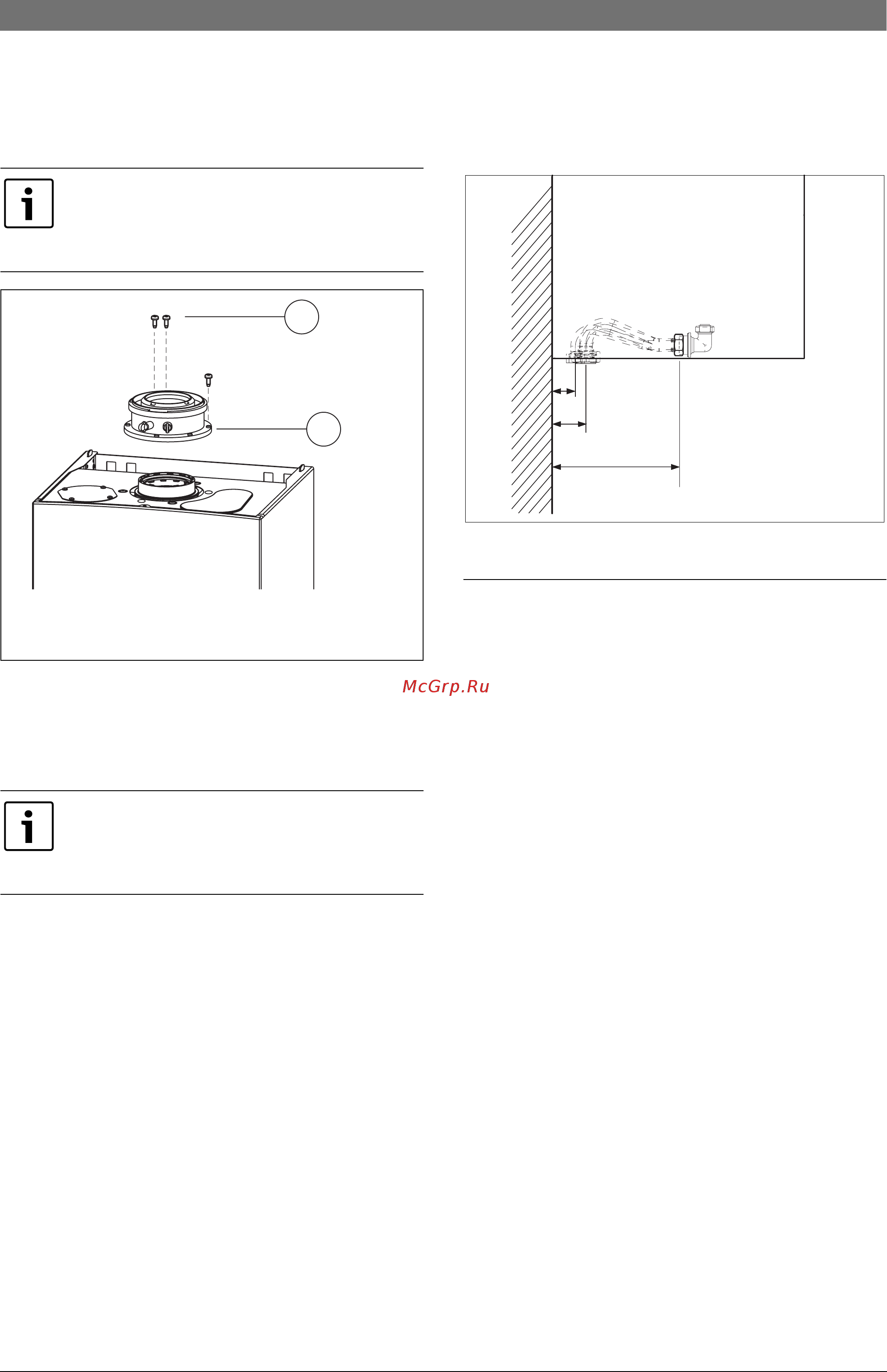

Рис 14 Монтаж системы отвода продуктов сгорания
1 Принадлежность для отвода дымовых газов/адаптер
2 Винты
B Вставьте адаптер в муфту до упора.
Монтаж угловой трубы
B Подгоните угловую трубу (дополнительное
оснащение).
Рис 15
5.5 Проверка подключений
Подача воды
B Откройте кран холодной воды на котле и кран
горячей воды в одном из мест водоразбора и
дождитесь, когда начнёт выходить вода
(испытательное давление максимум 10 бар).
B Открыть сервисные краны в подающей и обратной
линии отопительного контура и наполнить систему
отопления.
B Проверить места уплотнений и резьбовые
соединения на герметичность (давление
испытания: макс. 2,5 бар по манометру).
B Проверить герметичность всех мест подключения.
Газопровод
B Закрыть газовый кран, чтобы защитить газовую
арматуру от повреждений под действием
избыточного давления (макс. давление 150 мбар).
B Проверить газопровод.
B Понизить давление в газопроводе до рабочего.
Более подробная информация по монтажу
приведена в соответствующей инструкции
по монтажу системы отвода продуктов
сгорания.
Более подробная информация по монтажу
приведена в соответствующей инструкции
по монтажу системы отвода продуктов
сгорания.
6 720 640 881-07.1O
1
2
6 720 640 881-08.1O
180
50
35
