20 | Установка прибора RU
6 720 640 858 (2009/09)
Подключения газа и воды

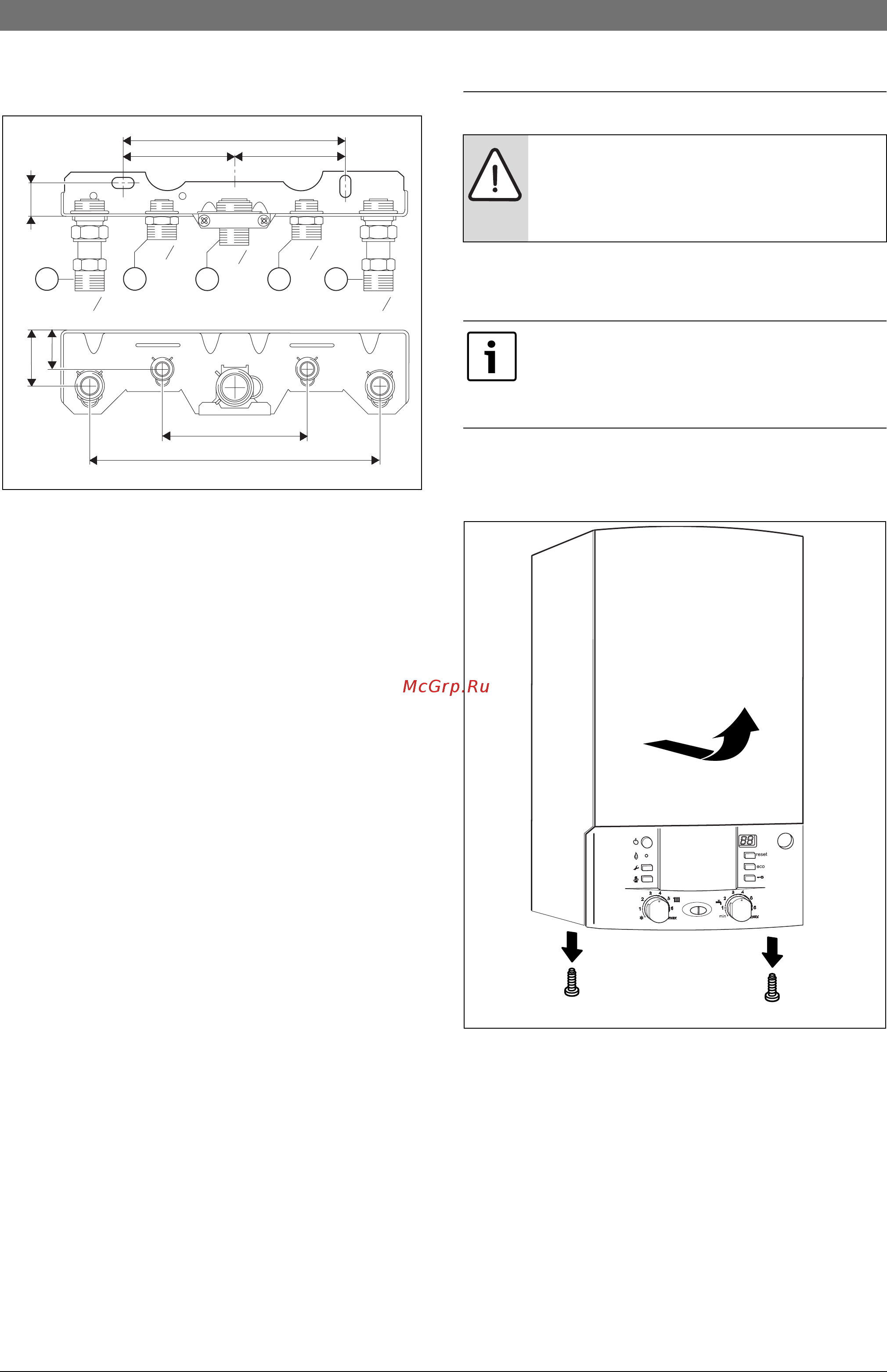

Рис 6 Монтажная панель (дополнительное
оснащение)
1 Подающая линия системы отопления
2 Подключение горячей воды (1/2 ")
3 Подключение газа
4 Подключение холодной воды
5 Обратная линия отопительного контура
B Внутренний диаметр трубопровода для подвода газа
определить согласно инструкции DVGW-TRGI
(природный газ) или, соответственно,
TRF (сжиженный газ).
B Все соединения труб должны быть рассчитаны на
давление 3 бар, а в контуре горячей воды - на
10 бар.
B Чтобы наполнять и сливать систему, необходимо
установить в самой низкой точке системы кран для
наполнения и слива.
B В самой верхней точке установить
воздуховыпускной клапан.
5.4 Монтаж котла
B Снять крепёжный материал с труб.
Снятие кожуха
B Удалить два предохранительных винта на нижней
панели прибора.
B Обшивку потянуть вперёд и снять движением вверх.
Рис 7
GAS
VORLAUF
R‹CKLAUF
30
200
=
=
1
G
3
4
G
1
2
2
R
3
4
3
G
1
2
4
5
G
3
4
50
35
130
260
6 720 613 830-12.2o
УВЕДОМЛЕНИЕ: Наличие грязи в
трубопроводной сети может привести к
повреждению котла.
B Промыть трубопроводную сеть.
Кожух закреплен двумя винтами (защита
от несанкционированного снятия).
B Кожух должен быть постоянно защищен
при помощи этих винтов.
6 720 614 156-03.1O
1.
2.
1.
