Проверка/техобслуживание | 53RU
6 720 640 858 (2009/09)

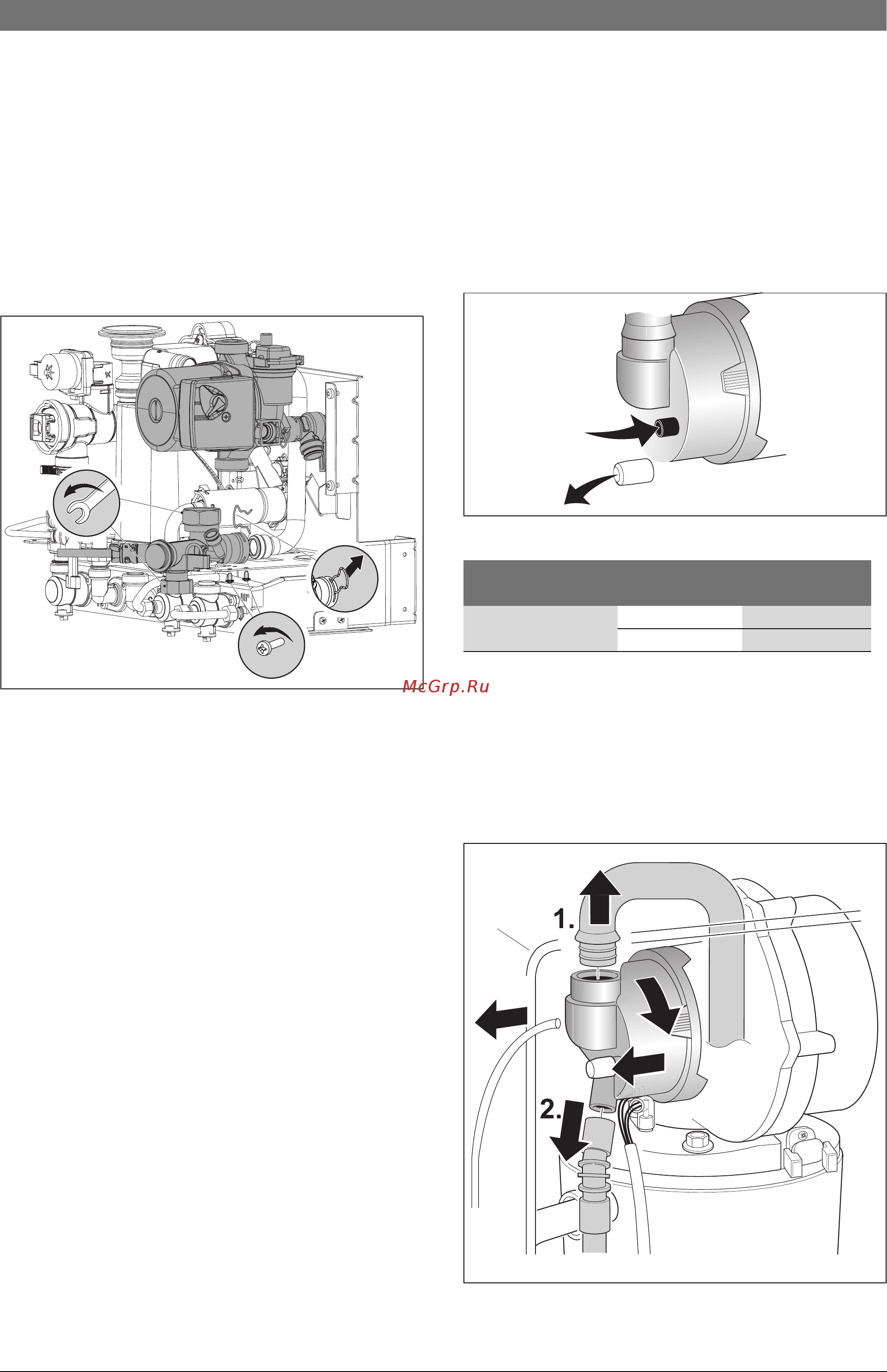

12.2.6 Насос и распределитель обратной воды
B Винтовое соединение труб открутить снизу от
насоса и насос вынуть движением вверх.
B Удалить зажим на заднем подключении
распределителя обратной воды.
B Раскрутить винтовое соединение трубы обратной
воды отопления.
B Вынуть два крепёжных винта и распределитель
обратной воды снять движением вперёд.
Рис 47
12.2.7 Проверить теплообменник, горелку и
электроды
Для чистки теплообменника применяйте
принадлежность № 1156, заказ № 7 719 003 006,
состоящий из щётки и чистящего ножа.
B Проверить давление управления на смесительном
устройстве при максимальной номинальной
теплопроизводительности.
Рис 48
Если требуется чистка:
B Демонтируйте всасывающую трубу и снимите
газовую трубу на смесительном устройстве,
Æрис. 49.
B Снимите шланг для давления управления.
B Снимите шланг для давления управления.
Рис 49
6 720 614 395-16.1O
Котел
Давление
управления Чистка?
ZWB 28-3C ≥ 4,5 мбар Нет
< 4,5 мбар
Да
Таб. 19
6 7 2 0 6 1 1 6 2 6 - 7 8 . 1
R
1 .
2 .
6 720 641 187-06.1O
3.
5.
4.
