Проверка/техобслуживание | 57RU
6 720 640 858 (2009/09)
12.2.10 Проверка предохранительного клапана
системы отопления
Его назначение заключается в том, чтобы
предохранять отопительную систему и всю установку
от возможного избыточного давления. Заводская
настройка обеспечивает срабатывание клапана, когда
давление в замкнутом контуре достинет примерно 3
бар.
Для ручного открывания предохранительного клапана:
B Нажать на рычаг, напр., с помощью отвёртки.
Для закрывания:
B Отпустить рычаг.

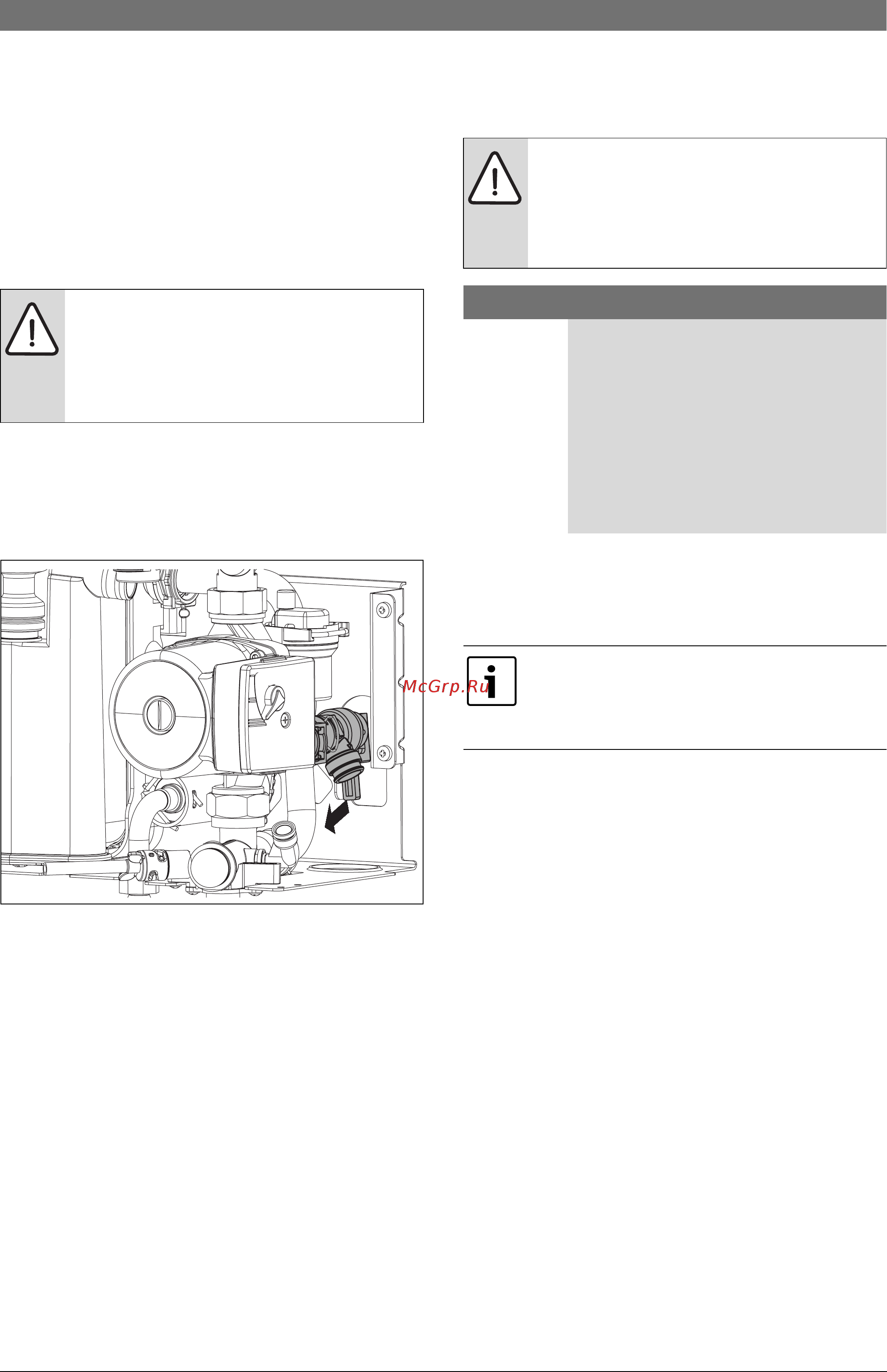

Рис 58 Предохранительный клапан (система
отопления)
12.2.11 Проверка расширительного бака
(дополнительно см. стр. 35)
При ежегодной проверке расширительного бака
необходимо:
B Сбросить давление в котле.
B При необходимости установить предварительное
давление в расширительном баке в соответствии со
статической высотой системы отопления.
12.2.12 Регулировка давления наполнения системы
отопления
B Если стрелка указателя стоит ниже 1 бар (при
холодной системе): долить воду, пока стрелка
индикатора снова не покажет 1-2 бар.
B Если давление не поддерживается: проверить
расширительный бак и систему отопления на
герметичность.
12.2.13 Проверка электропроводки
B Проверить электропроводку на отсутствие
механических повреждений и заменить дефектные
кабели.
12.2.14 Очистка других элементов конструкции
B Прочистить электроды. При наличии признаков
износа заменить электроды новыми.
УВЕДОМЛЕНИЕ:
B Предохранительный клапан ни в коем
случае не закрывать.
B Сток предохранительного клапана
проложить по нисходящей.
6 720 614 395-18.1O
ВHИMAHИE: Котел может быть
поврежден.
B Добавлять воду допускается только
тогда, когда котел находится в холодном
состоянии.
Показания манометра
1 бар Минимальное давление наполнения
(при холодной системе)
1 - 2 бара Оптимальное давление наполнения
3 бар Максимальное давление наполнения
при максимальной температуре
горячей воды не должно быть
превышено (открывается
предохранительный клапан).
Таб. 20
Перед тем, как доливать воду, наполнить
шланг водой. Этим предотвращается
попадание воздуха в воду системы
отопления.
