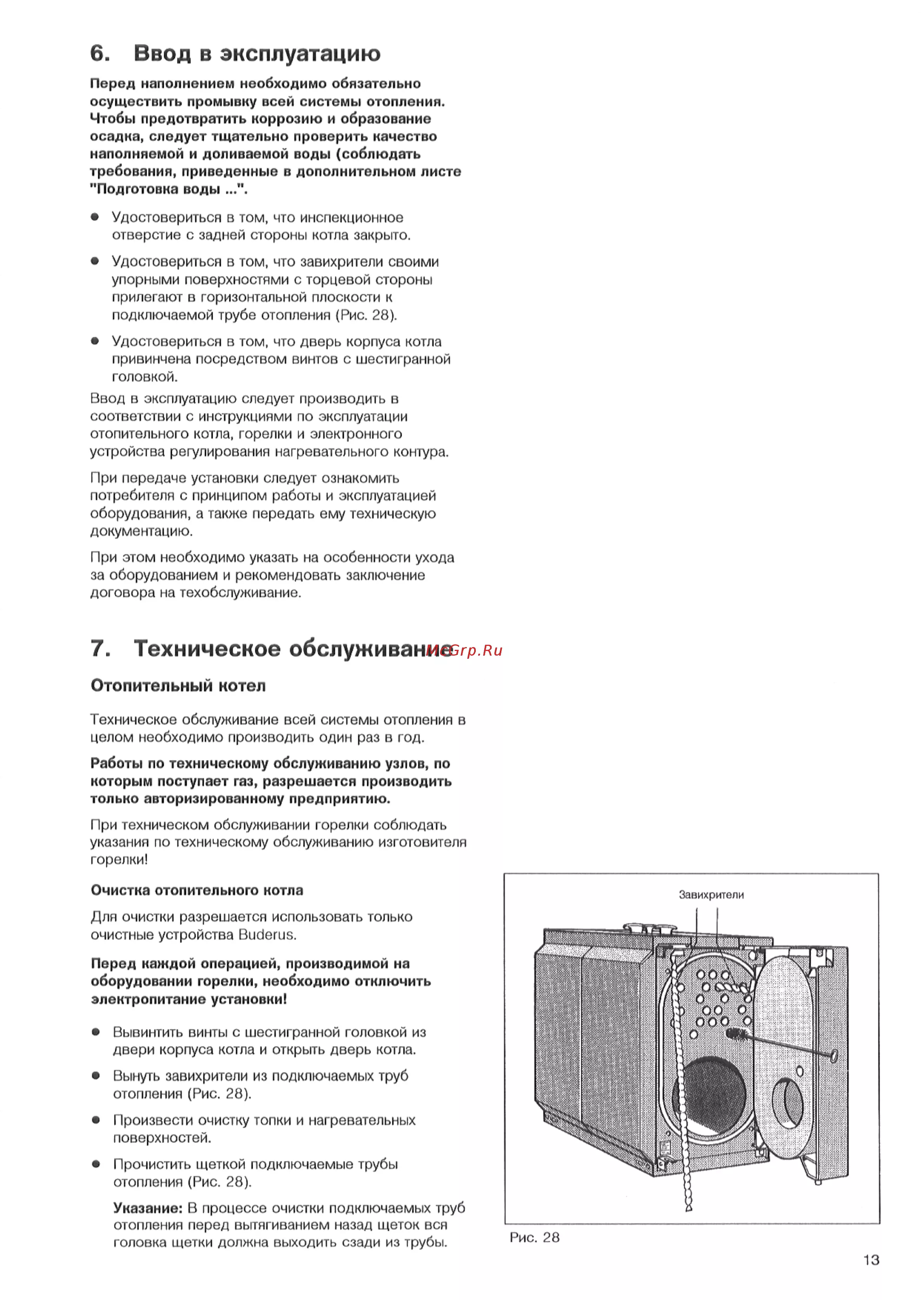

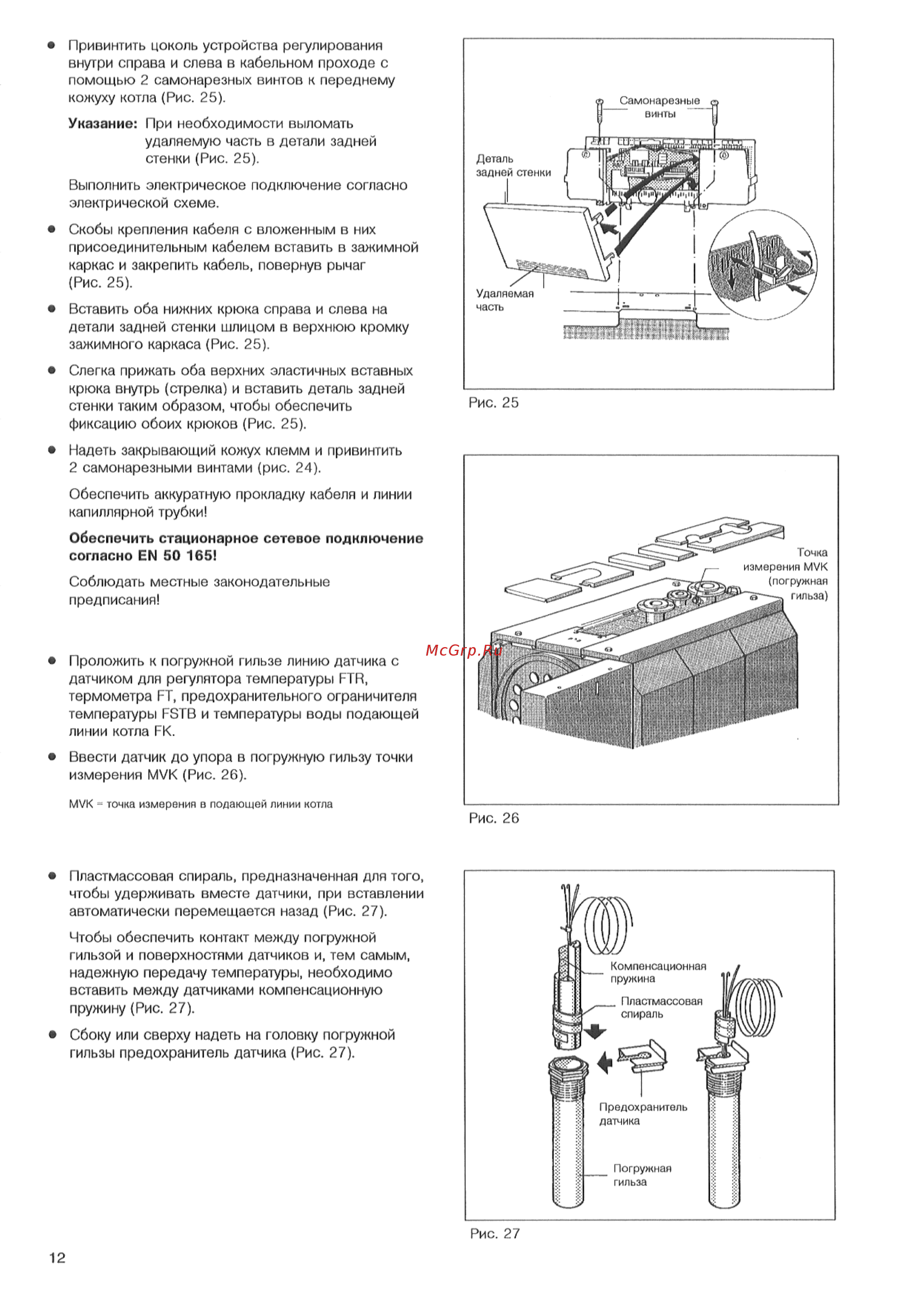

Привинтить цоколь устройства регулирования внутри справа и слева в кабельном проходе с помощью 2 самонарезных винтов к переднему кожуху котла Рис 25 Указание При необходимости выломать удаляемую часть в детали задней стенки Рис 25 Выполнить электрическое подключение согласно электрической схеме Скобы крепления кабегя с вложенным в них присоединительным кабелем вставить в зажимной каркас и закрепить кабель повернув рычаг Рис 25 Вставить оба нижних крюка справа и слева на детали задней стенки шлицом в верхнюю кромку зажимного каркаса Рис 25 Слегка прижать оба верхних эластичных вставных крюка внутрь стрелка и вставить деталь задней стенки таким образом чтобы обеспечить фиксацию обоих крюков Рис 25 Рис 25 Надеть закрывающий кожух клемм и привинтить 2 самонарезными винтами рис 24 Обеспечить аккуратную прокладку кабеля и линии капиллярной трубки Обеспечить стационарное сетевое подключение согласно ЕМ 50 165 Соблюдать местные законодательные предписания Проложить к погружной гильзе линию датчика с датчиком для регулятора температуры РТР термометра РТ предохранительного ограничителя температуры Р8ТВ и температуры воды подающей линии котла РК Ввести датчик до упора в погружную гильзу точки измерения М К Рис 26 МУК точка измерения в подающей линии котла Рис 26 Пластмассовая спираль предназначенная для того чтобы удерживать вместе датчики при вставлении автоматически перемещается назад Рис 27 Чтобы обеспечить контакт между погружной гильзой и поверхностями датчиков и тем самым надежную передачу температуры необходимо вставить между датчиками компенсационную пружину Рис 27 Сбоку или сверху наде ь на головку погружной гильзы предохранитель датчика Рис 27 Рис 27 12
