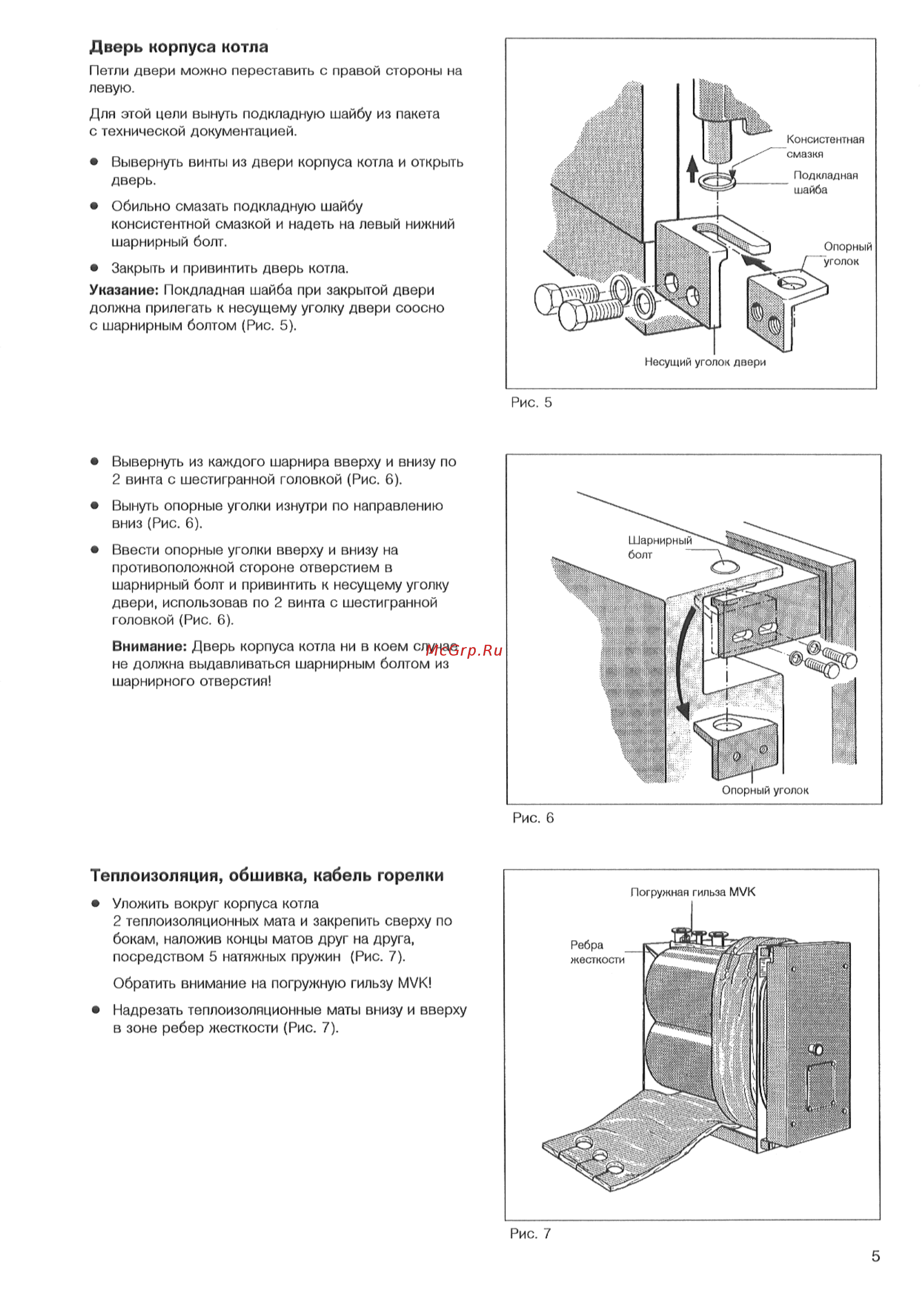

Дверь корпуса котла Петли двери можно переставить с правой стороны на левую Для этой цели вынуть подкладную шайбу из пакета с технической документацией Вывернуть винты из двери корпуса котла и открыть дверь Обильно смазать подкладную шайбу консистентной смазкой и надеть на левый нижний шарнирный болт Закрыть и привинтить дверь котла Указание Покдладная шайба при закрытой двери должна прилегать к несущему уголку двери соосно с шарнирным болтом Рис 5 Рис 5 Вывернуть из каждого шарнира вверху и внизу по 2 винта с шестигранной головкой Рис 6 Вынуть опорные уголки изнутри по направлению вниз Рис 6 Ввести опорные уголки вверху и внизу на противоположной стороне отверстием в шарнирный болт и привинтить к несущему уголку двери использовав по 2 винта с шестигранной головкой Рис 6 Внимание Дверь корпуса котла ни в коем случае не должна выдавливаться шарнирным болтом из шарнирного отверстия Рис 6 Теплоизоляция обшивка кабель горелки Уложить вокруг корпуса котла 2 теплоизоляционных мата и закрепить сверху по бокам наложив концы матов друг на друга посредством 5 натяжных пружин Рис 7 Обратить внимание на погружную гильзу МУК Надрезать теплоизоляционные маты внизу и вверху в зоне ребер жесткости Рис 7 Рис 7 5
