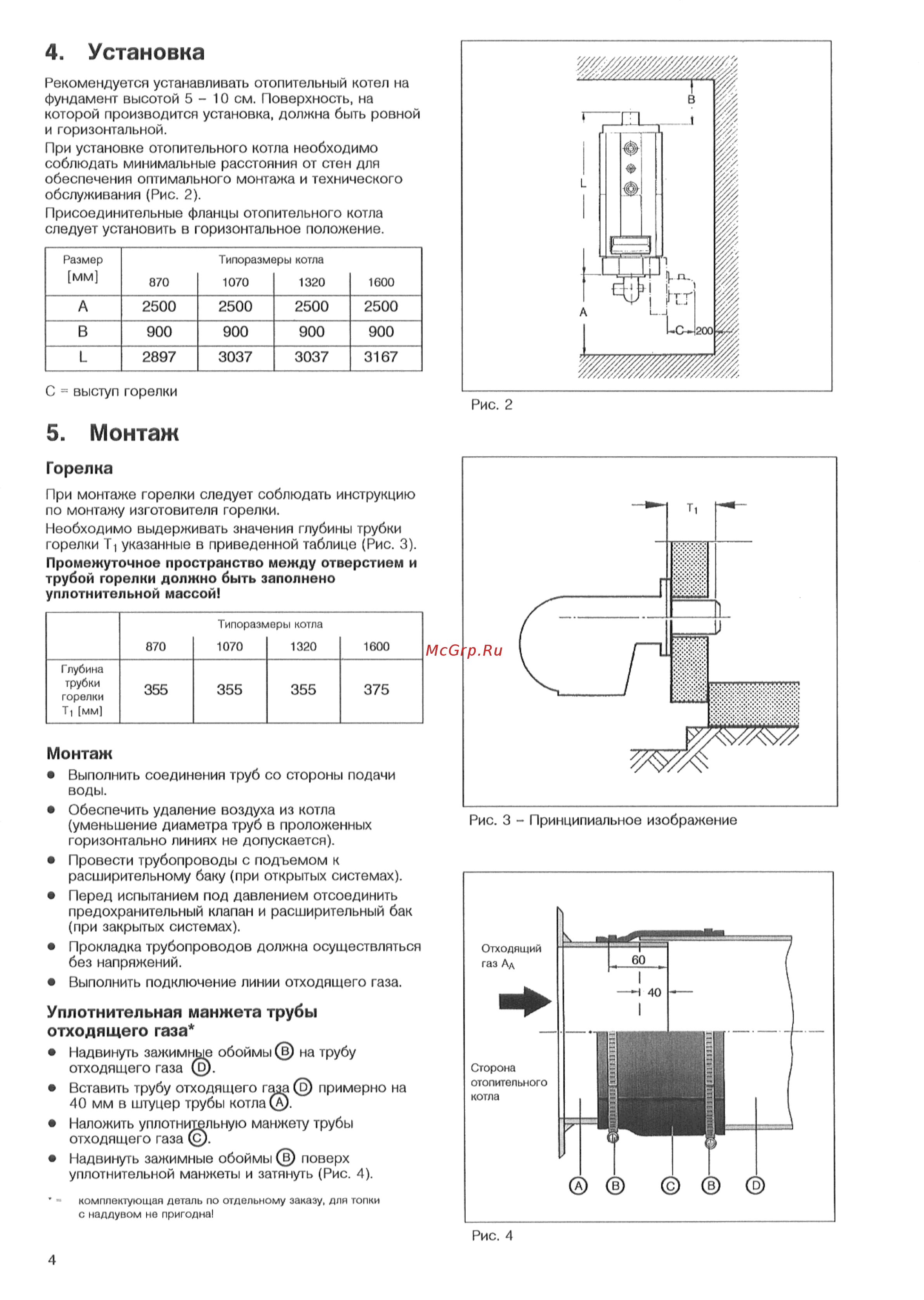

4 Установка Рекомендуется устанавливать отопительный котел на фундамент высотой 5 10 см Поверхность на которой производится установка должна быть ровной и горизонтальной При установке отопительного котла необходимо соблюдать минимальные расстояния от стен для обеспечения оптимального монтажа и технического обслуживания Рис 2 Присоединительные фланцэ отопительного котла следует установить в горизонтальное положение Размер Типоразмеры котла мм 870 1070 1320 1600 А 2500 2500 2500 2500 В 900 900 900 900 _ 2897 3037 3037 3167 С выступ горелки Рис 2 5 Монтаж Горелка При монтаже горелки следует соблюдать инструкцию по монтажу изготовителя горелки Необходимо выдерживать значения глубины трубки горелки Т указанные в приведенной таблице Рио 3 Промежуточное пространство между отверстием и трубой горелки должно быть заполнено уплотнительной массой Типоразь еры котла Г лубина трубки горелки Т мм 870 1070 1320 1600 355 355 355 375 Монтаж Выполнить соединения труб со стороны подачи воды Обеспечить удаление воздуха из котла уменьшение диаметра труб в проложенных горизонтально линиях не допускается Провести трубопроводы с подъемом к расширительному баку при открытых системах Перед испытанием под давлением отсоединить предохранительный клапан и расширительный бак при закрытых системах Прокладка трубопроводов должна осуществляться без напряжений Выполнить подключение линии отходящего газа Рис 3 Принципиальное изображение Уплотнительная манжета трубы отходящего газа Надвинуть зажимные обоймы на трубу отходящего газа Вставить трубу отходящего гада примерно на 40 мм в штуцер трубы котла Наложить уплотнительную манжету трубы отходящего газа Надвинуть зажимные обоймы поверх уплотнительной манжеты и затянуть Рис 4 комплектующая деталь по отдельному заказу для топки с наддувом не пригодна Рис 4 4
