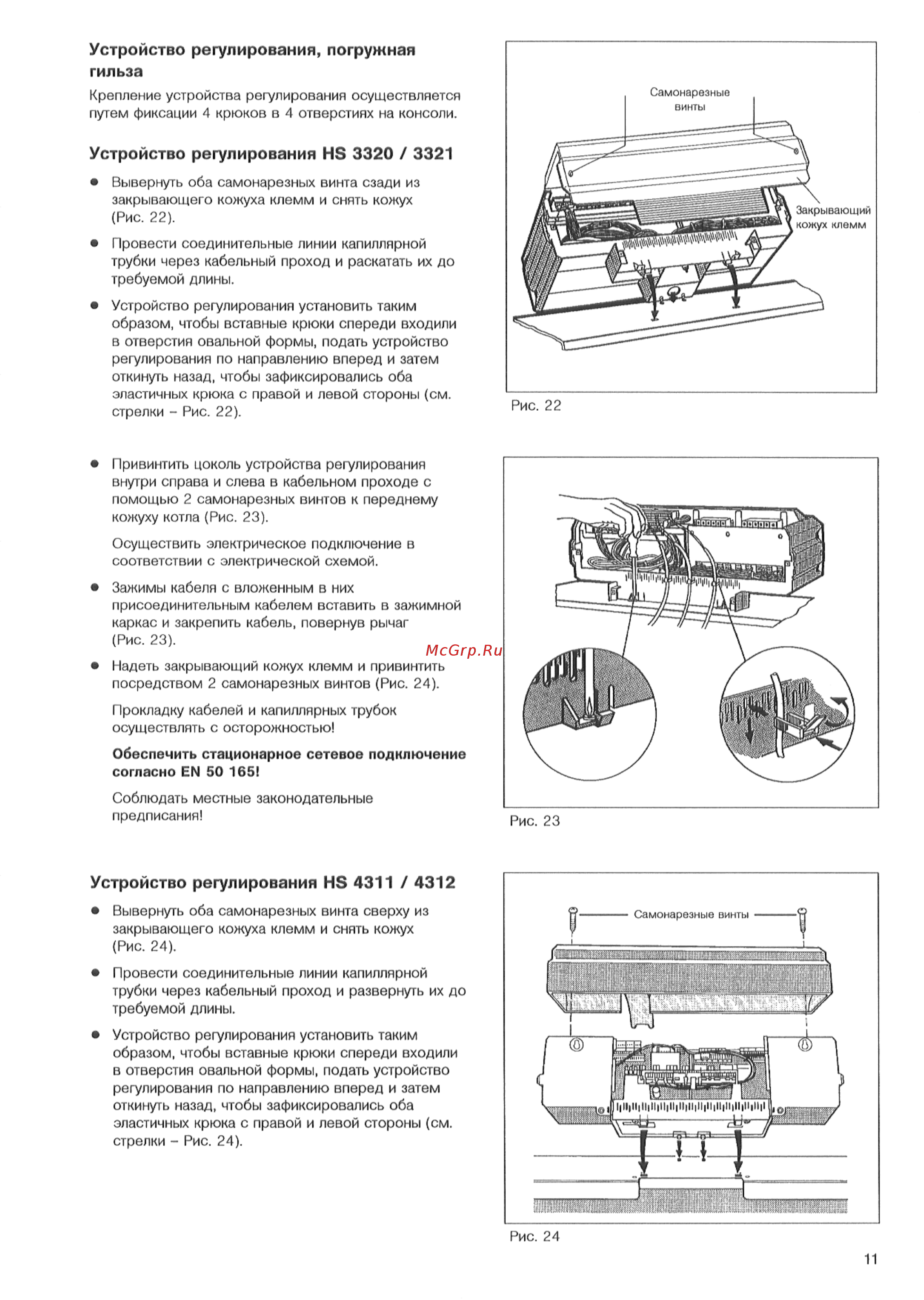

Устройство регулирования погружная гильза Крепление устройства регулирования осуществляется путем фиксации 4 крюков в 4 отверстиях на консоли Устройство регулирования НЭ 3320 3321 Вывернуть оба самонарезных винта сзади из закрывающего кожуха клемм и снять кожух Рис 22 Провести соединительные линии капиллярной трубки через кабельный проход и раскатать их до требуемой длины Устройство регулирования установить таким образом чтобы вставные крюки спереди входили в отверстия овальной формы подать устройство регулирования по направлению вперед и затем откинуть назад ч обы зафиксировались оба эластичных крюка с правой и левой стороны см стрелки Рис 22 Рис 22 Привинтить цоколь устройства регулирования внутри справа и слева в кабельном проходе с помощью 2 самонарезных винтов к переднему кожуху котла Рис 23 Осуществить электрическое подключение в соответствии с электрической схемой Зажимы кабелн с вложенным в них присоединительным кабелем вставить в зажимной каркас и закрепить кабель повернув рычаг Рис 23 Надеть закрывающий кожух клемм и привинтить посредством 2 самонарезных винтов Рис 24 Прокладку кабелей и капиллярных трубок осуществлять с осторожностью Обеспечить стационарное сетевое подключение согласно ЕМ 50 165 Соблюдать местные законодательные предписания Рис 23 Устройство регулирования НБ 4311 4312 Вывернуть оба самонарезных винта сверху из закрывающего кожуха клемм и снять кожух Рис 24 Провести соединительные линии капиллярной трубки через кабельный проход и развернуть их до требуемой длины Устройство регулирования установить таким образом чтобы вставные крюки спереди входили в отверстия овальной формы подать устройство регулирования по направлению вперед и затем откинуть назад чтобы зафиксировались оба эластичных крюка с правой и левой стороны см стрелки Рис 24 Рис 24 11
