Buderus Logano SK 725 [3/16] Объем поставки

Содержание

• Buderus 1
• Se 725 2
• Документы и технические данные 2
• Испытание на герметичность 2
• Предельные параметры для безопасной работы 2
• Предписания нормативные 2
• Содержание стр 2
• Технические данные 2
• Топливо 2
• Эк 725 2
• Объем поставки 3
• Размеры подключения 3
• Горелка 4
• Монтаж 4
• Уплотнительная манжета трубы отходящего газа 4
• Установка 4
• Дверь корпуса котла 5
• Теплоизоляция обшивка кабель горелки 5
• Табличка агрегата типовая табличка 10
• Устройство регулирования нб 4311 4312 11
• Устройство регулирования нэ 3320 3321 11
• Устройство регулирования погружная гильза 11
• Ввод в эксплуатацию 13
• Отопительный котел 13
• Техническое обслуживание 13
• Для фирмы установившей оборудование 15
• Основные данные и передача оборудования в пользование 15
• I г т 16
• Виаегив 16
• С н м i к 16
• Указания по транспортировке 16

Похожие устройства

• Buderus Logano G334 XZ Инструкция по эксплуатации
• Buderus Logano G334 XZ Техническое описание
• Buderus Logano G334 XZ Инструкция по монтажу
• Buderus Logano G334 XD Инструкция по эксплуатации
• Buderus Logano G334 XD Техническое описание
• Buderus Logano G334 XD Инструкция по монтажу
• Buderus Logano S 825 Инструкция по эксплуатации
• Buderus Logano S 825 LN Инструкция по эксплуатации
• Buderus Logano G124 20-4 WS Инструкция по эксплуатации
• Buderus Logano G124 20-4 WS Инструкция по монтажу
• Buderus Logano G124 24-4 WS Инструкция по эксплуатации
• Buderus Logano G124 24-4 WS Инструкция по монтажу
• Buderus Logano G124 28-4 WS Инструкция по эксплуатации
• Buderus Logano G124 28-4 WS Инструкция по монтажу
• Buderus Logano G124 32-4 WS Инструкция по эксплуатации
• Buderus Logano G124 32-4 WS Инструкция по монтажу
• Buderus Logano G234 38-5 WS Инструкция по эксплуатации
• Buderus Logano G234 38-5 WS Инструкция по монтажу
• Buderus Logano G234 44-5 WS Инструкция по эксплуатации
• Buderus Logano G234 44-5 WS Инструкция по монтажу

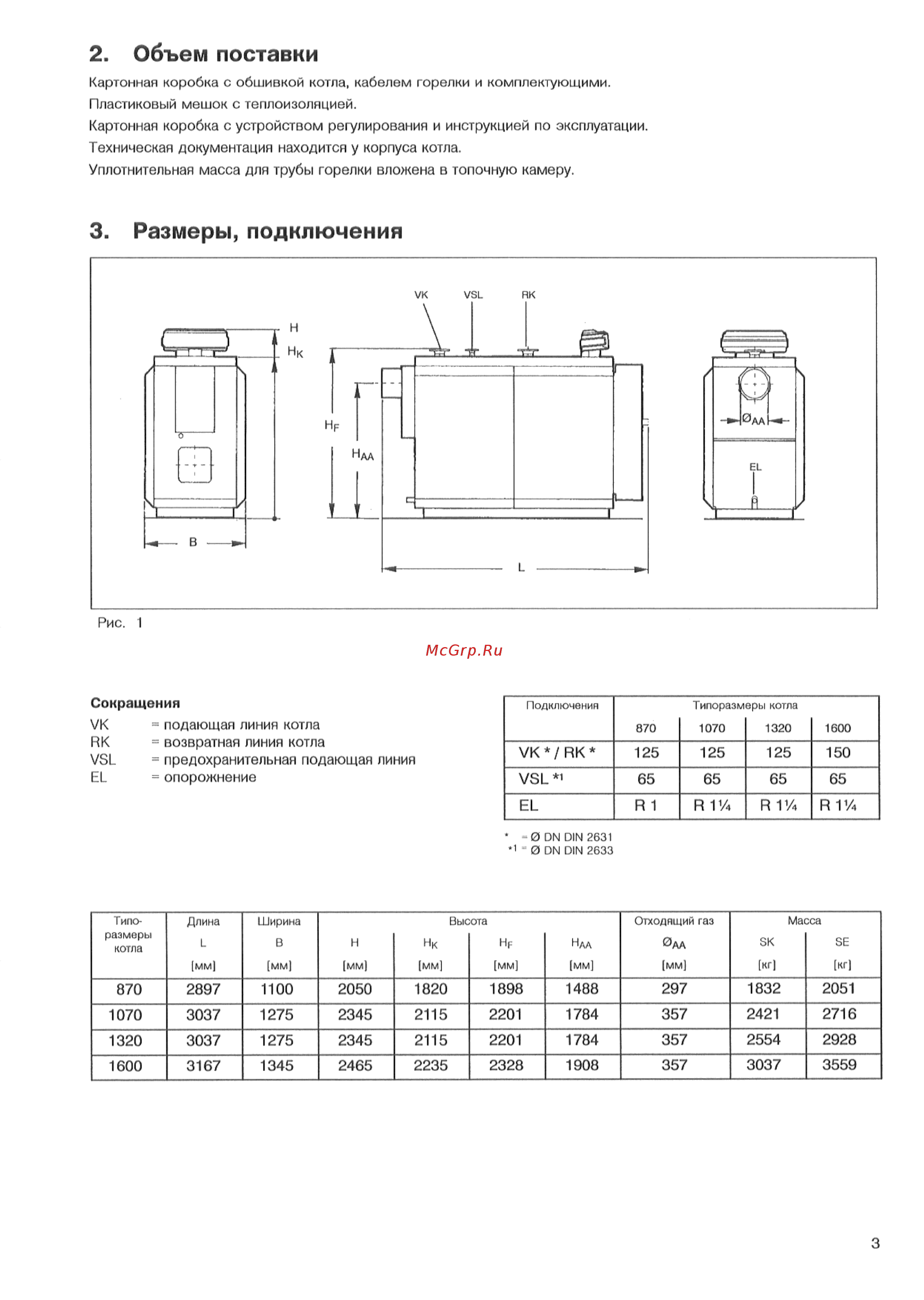

2 Объем поставки Картонная коробка с обшивкой котла кабелем горелки и комплектующими Пластиковый мешок с теплоизоляцией Картонная коробка с устройством регулирования и инструкцией по эксплуатации Техническая документация находится у корпуса котла Уплотнительная масса для трубы горелки вложена в топочную камеру 3 Размеры подключения Рис 1 Сокращения УК подающая линия котла ПК возвратная линия котла УЭЬ предохранительная подающая линия ЕЕ опорожнение Подключения Типоразмеры котла 870 1070 1320 1600 УК НК 125 125 125 150 УЗЕ 65 65 65 65 ЕЕ R1 R 1 R 1 R1 0DNDIN 2631 0 DN ШИ 2633 Типо размеры котла Длина Ширина Высота Масса Отходящий газ Ь В н нк мм мм мм мм мм мм мм 870 2897 1100 2050 1820 1898 1488 297 1832 2051 1070 3037 1275 2345 2115 2201 1784 357 2421 2716 1320 3037 1275 2345 2115 2201 1784 357 2554 2928 1600 3167 1345 2465 2235 2328 1908 357 3037 3559 Нг ИДА 0ДА ЭК ЭЕ кг кг 3
