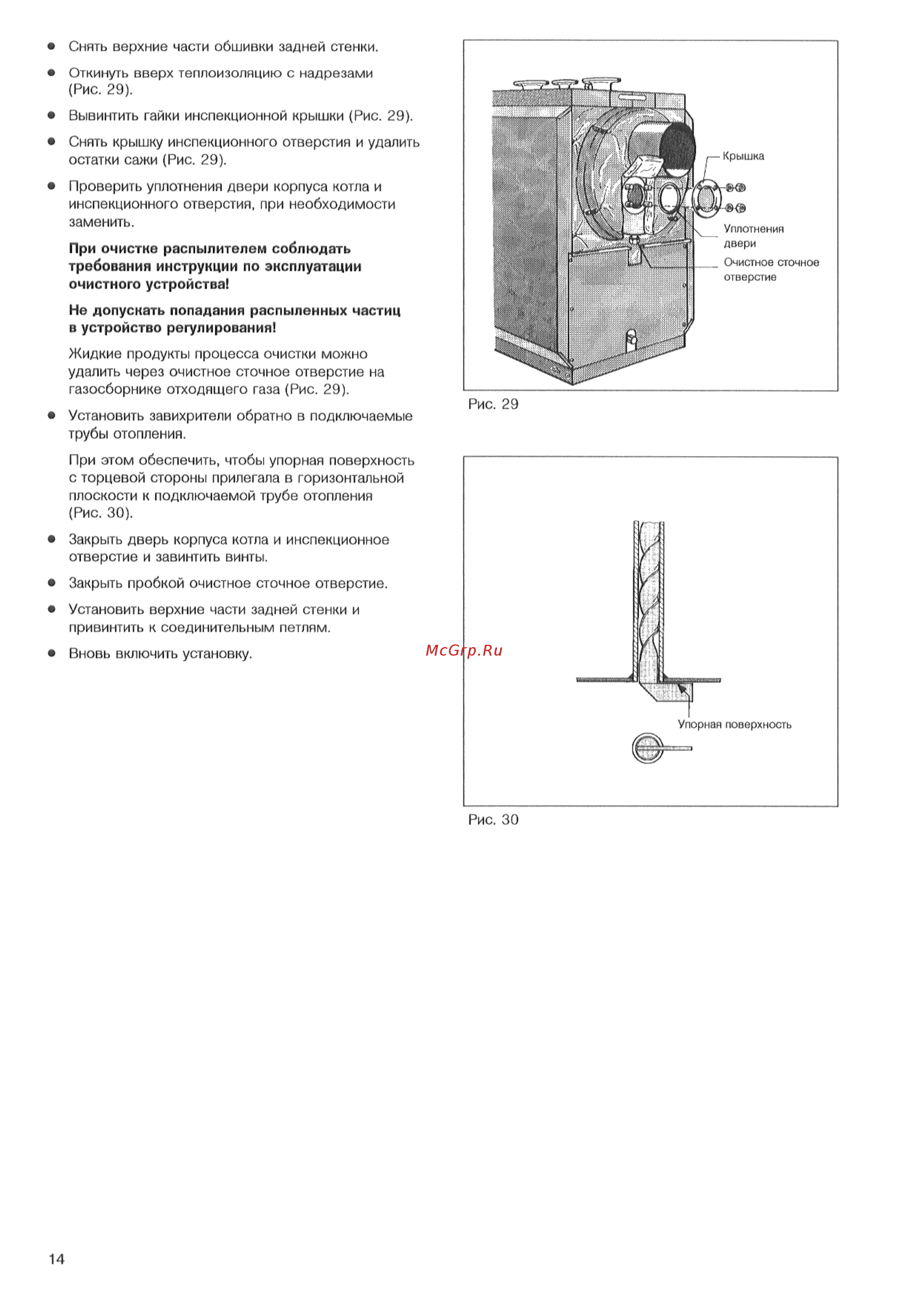

Снять верхние части обшивки задней стенки Откинуть вверх теплоизоляцию с надрезами Рис 29 Вывинтить гайки инспекционной крышки Рис 29 Снять крышку инспекционного отверстия и удалить остатки сажи Рис 29 Проверить уплотнения двери корпуса котла и инспекционного отверстия при необходимости заменить При очистке распылителем соблюдать требования инструкции по эксплуатации очистного устройства Не допускать попадания распыленных частиц н устройство регулирования Жидкие продукты процесса очистки можно удалить через очистное сточное отверстие на газосборнике отходящего газа Рис 29 Установить завихрители обратно в подключаемые тэубы отопления Рис 29 11ри этом обеспечить чтобы упорная поверхность с торцевой стороны прилегала в горизонтальной плоскости к подключаемой трубе отопления Рис 30 Закрыть дверь корпуса котла и инспекционное стверстие и завинтить винты Закрыть пробкой очистное сточное отверстие Установить верхние части задней стенки и привинтить к соединительным петлям Вновь включить установку Рис 30 14
