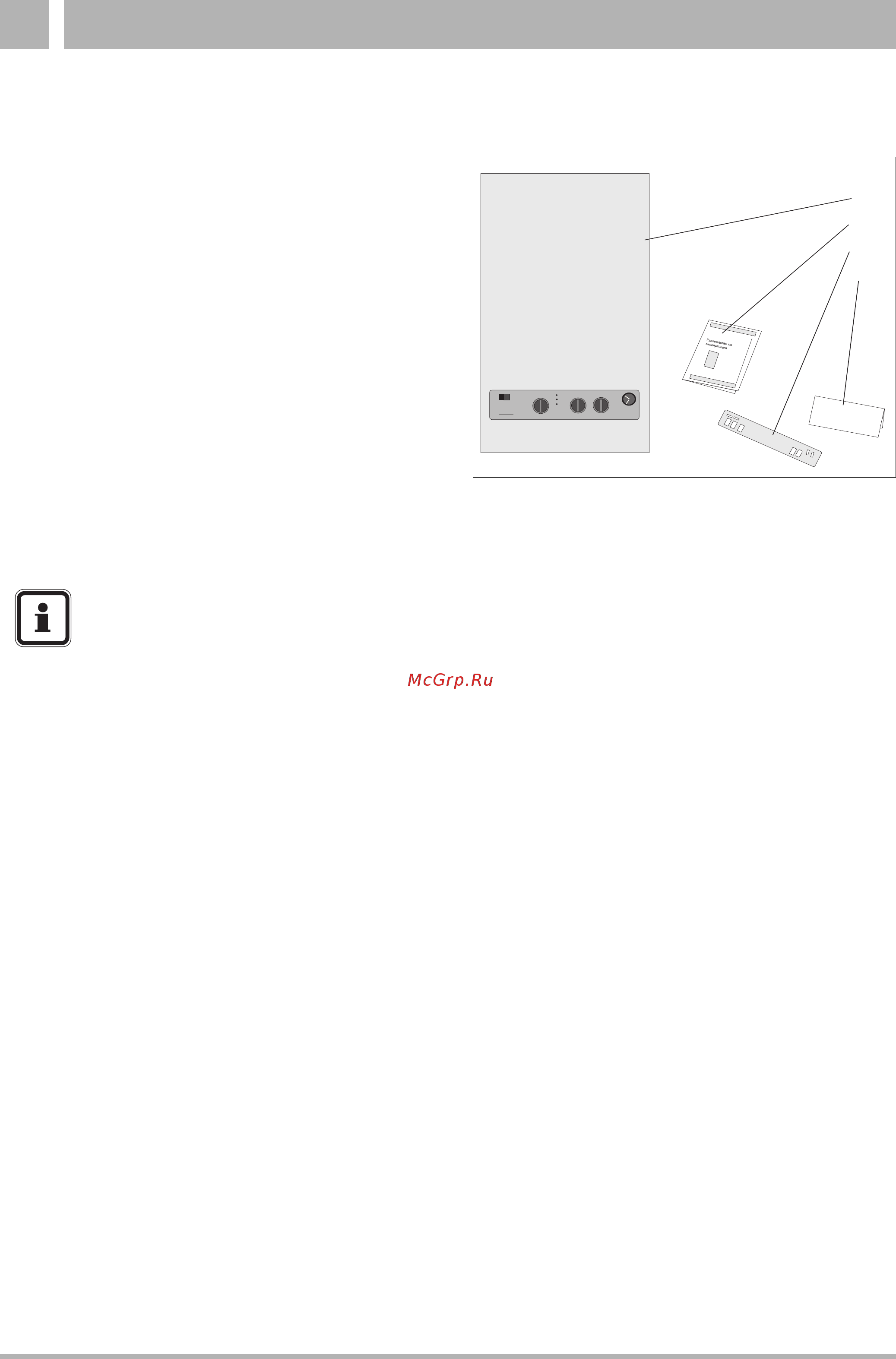

5 I Монтаж 5 Монтаж 5 1 Объем поставки Открыть упаковку и проверить объем поставки на полноту Легенда к рис 13 Поз 1 Проточный водонагреватель Поз 2 Техническая документация Поз 3 Настенное крепление с пластиковыми лентами только РН Поз 4 Пластиковый пакет с прочими принадлежностями 2 деревянными шурупами для крепления настенного держателя 2 дюбелями 2 подкладными шайбами переходным кольцом наладочным клеевым составом второй фирменной табличкой прокладками Рис 13 Объем поставки 5 2 Требования к помещению УКАЗАНИЕ Должны соблюдаться нормы Отрой надзора в отношении помещений для установки Воспламеняющиеся материалы и жидкости не должны храниться вблизи проточного водонагревателя Во избежание повреждения газового котла следует исключить загрязнение воздуха галогенами и углеводородами содержащимися в аэрозольных баллонах растворителях и моющих средствах красках клеях а также большим количеством пыли Помещение для установки проточного водонагревателя должно быть защищено от промерзания и хорошо вентилироваться При выборе места установки соблюдать промежутки для отвода выхлопных газов Соблюдать минимальные зазоры по сторонам 50 мм Сохранено право на внесение технических изменений направленных на совершенствование Buderus Heiztechnik GmbH http www heiztechnik budcrus de 12 Инструкция по монтажу и техническому обслуживанию настенных газовых отопительных котлов 1_одатах 0004 24 К 11104 20К 24 К Издание 09 2002
