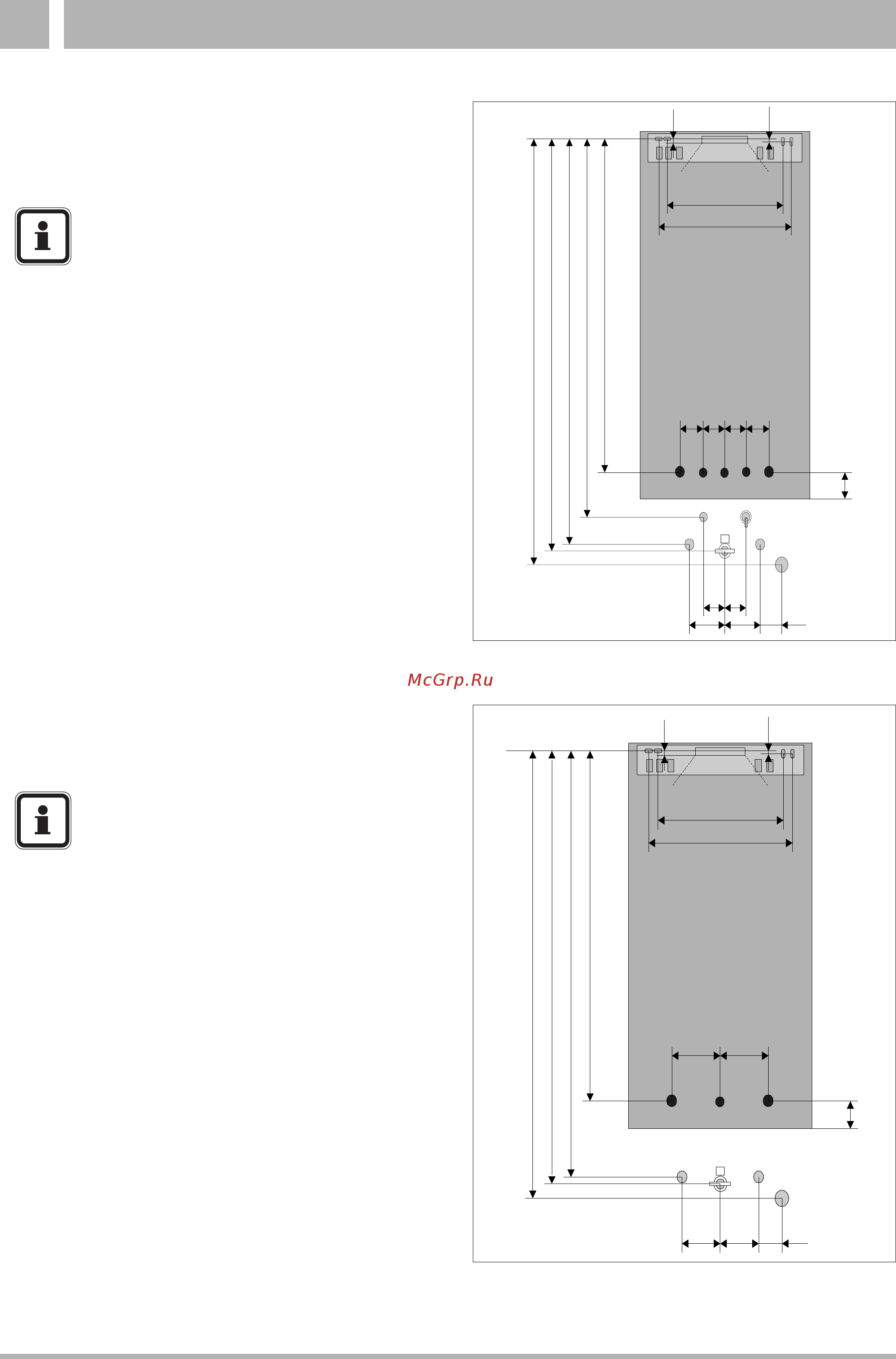

3 I Технические данные Совместимость с устройствами Vaillant VCW горизонтальное соединение комбинированных устройств без разъединителя Применяемые принадлежности Отсутствует необходимость в U МА или MR Скрытая прокладка трубопроводов Краны технического ухода HU 7095410 Соединение теплой воды U BU 7095370 Газовый кран GU BS 7095368 Адаптерный комплект комбинированного устройства Vaillant 7109060 Открытая прокладка трубопроводов Краны технического ухода НА 7095420 Соединение теплой воды U BA 7095374 Газовый кран GA BS 7095367 Адаптерный комплект комбинированного устройства Vaillant 7109060 Габариты устройства В х Ш х Г Рис 9 Совместимость с устройствами Vaillant VCW 850 мм х 480 мм х 370 мм комбинированное устройство Совместимость с устройствами Vaillant VC одинарное устройство без 3 ходового клапана и без разъединителя Применяемые принадлежности Отсутствует необходимость в U МА или MR Скрытая прокладка трубопроводов Краны технического ухода HU 7095410 Газовый кран GU BS 7095368 Адаптерный комплект отдельного устройства Vaillant 7109080 Открытая прокладка трубопроводов Краны технического ухода НА 7095420 Газовый кран GA BS 7095367 Адаптерный комплект отдельного устройства Vaillant 7109080 Габариты устройства В х Ш х Г 850 мм х 480 мм х 370 мм Рис 10 Совместимость с устройствами Vaillant VC отдельное устройство Сохранено право на внесение технических изменений направленных на совершенствование Buderus Heiztechnik GmbH http www heiztechnik budcrus de 8 Инструкция по монтажу и техническому обслуживанию настенных газовых отопительных котлов Ьодатах 0004 24 К 0104 20К 24 К Издание 09 2002
