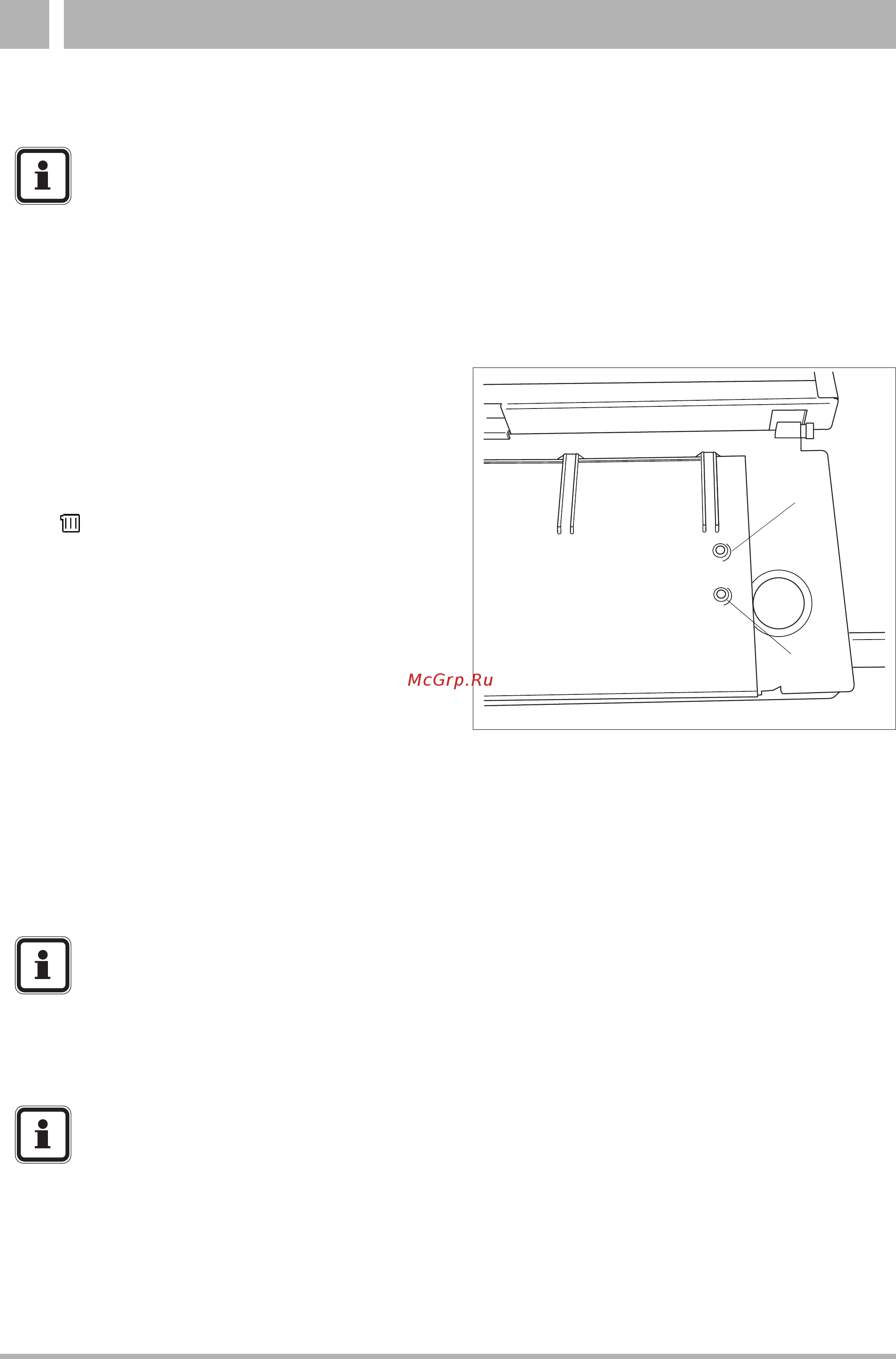

5 I Монтаж 5 10 Регулировка мощности УКАЗАНИЕ Отопительная мощность проточного газового водонагревателя настраивается заводомизготовителем по методу ЕЕ Н и может регулироваться только потенциометром max Heizleistung регулирования Регулировка комбинированного газового клапана допускается только при переводе на другие виды газа смотр раздел 6 Перевод на другой вид газа Ограничение максимальной отопительной мощности Подключить манометр к измерительному ниппелю комбинированного газового клапана смотр рис 18 поз 2 на стр 18 Регулятор температуры сетевой воды установить в положении 90 С Переключатель режимов работы установить в положение GS ГП рис 24 поз 1 Поворачивать потенциометр max Heizleistung рис 21 поз 2 По часовой стрелке Против часовой стрелки повышение мощности понижение мощности Подождать ок 3 4 мин пока устройство не перейдет на большую нагрузку Сравнить давление по манометру с таблицей давления в насадке смотр табл 3 и табл 4 Установленную отопительную мощность внести в прилагаемую наклейку для заданных значений Во время настройки указатель температуры сетевой воды должен быть ниже 80 С Снова плотно закрыть измерительный ниппель запорным винтом Рис 21 Потенциометр для настройки максимальной мощности отопления Легенда к рис 21 Потенциометр Поз 1 Начальная нагрузка Поз 2 Максимальная отопительная мощность 5 11 Обслуживание УКАЗАНИЕ Первоначальный ввод в эксплуатацию и обслуживание устройства а также инструктаж оператора должны осуществляться квалифицированным специалистом Ввод в эксплуатацию и обслуживание должны проводиться в соответствии с прилагаемой инструкцией по эксплуатации УКАЗАНИЕ Частота включения циркуляционного газового водонагревателя в отопительном режиме ограничивается электронным устройством Это ограничение может быть обойдено путем кратковременного отключения и последующего включения или перезапуска при условии наличия теплового потребления после повторного включения переключателя режимов сразу включается в работу Сохранено право на внесение технических изменений направленных на совершенствование Buderus Heiztechnik GmbH http www heiztechnik budcrus de 20 Инструкция по монтажу и техническому обслуживанию настенных газовых отопительных котлов Цодатах 1Ю04 24 К 11104 20К 24 К Издание 09 2002
