Индивидуальная настройка7
7 Индивидуальная настройка
7.1 Механические настройки
7.1.1 Проверка емкости расширительного
бака

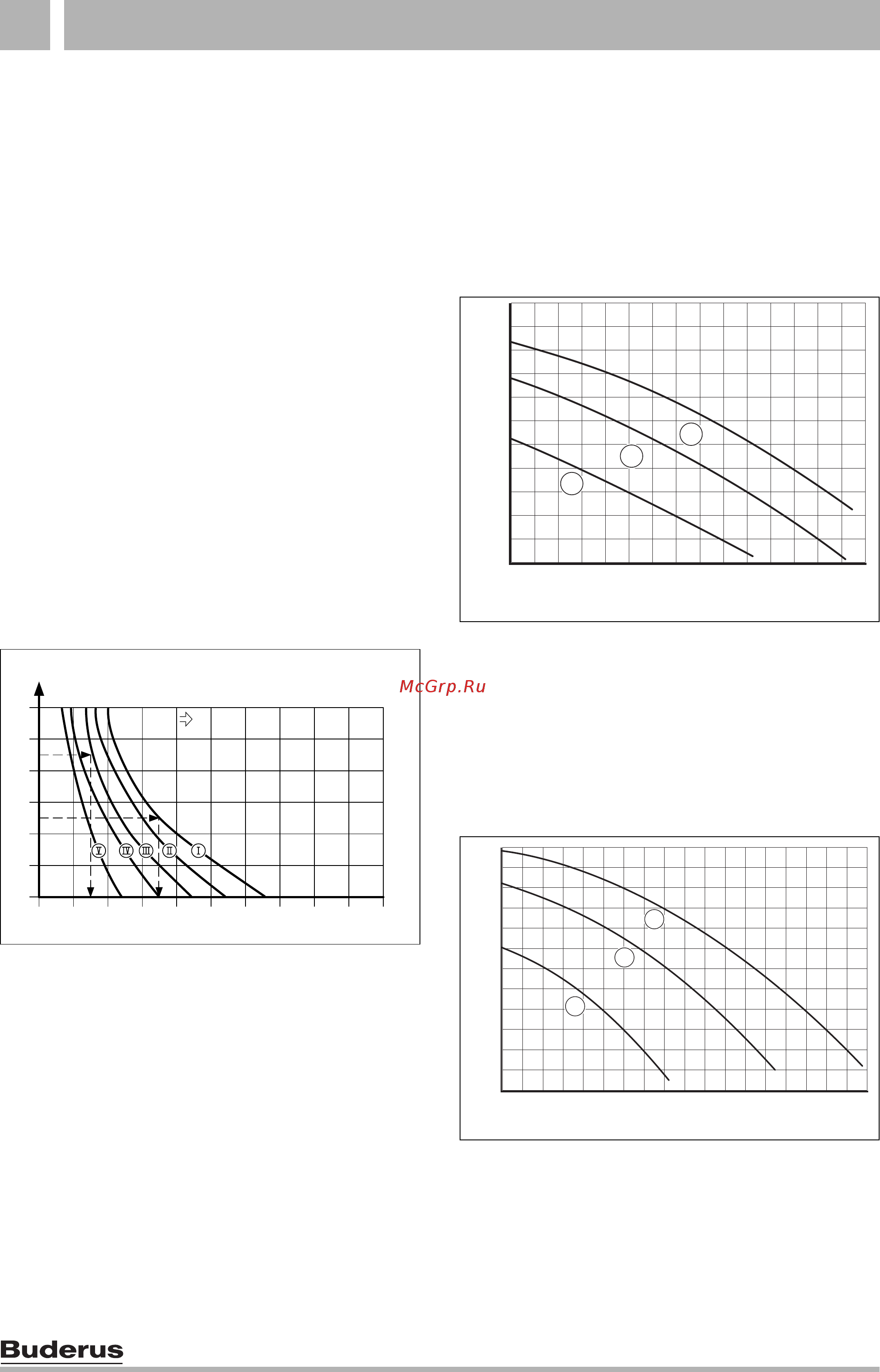

Приведенная ниже диаграмма позволяет
приблизительно оценить, достаточен ли объем
встроенного расширительного бака или необходим
дополнительный расширительный бак (кроме
внутрипольного отопления).
Изображенные характеристические кривые
построены на основе следующих параметров:
– За начальное количество воды в
расширительном баке принимается 1% от
количества воды в системе отопления или 20%
от емкости расширительного бака
– рабочая разность давлений
предохранительного клапана составляет 0,5 бар
согласно DIN 3320
– предварительное давление расширительного
бака соответствует статической высоте
установки над теплообменником
– максимальное рабочее давление: 3 бара
Рис 32
I Предварительное давление 0,2 бар
II Предварительное давление 0,5 бар
III Предварительное давление 0,75 бар (заводская
настройка)
IV Предварительное давление 1,0 бар
В Предварительное давление 1,2 бар
A Зона действия расширительного бака
B В данной зоне необходимо использование
расширительного бака большего объема
t
V
Температура подающей магистрали
V
A
Емкость установки в литрах
z В граничной зоне: Определить точный объем
бака в соответствии с DIN EN 12828.
z Если точка пересечения находится справа от
кривой: установить дополнительный
расширительный бак.
7.1.2 Смещение характеристической кривой
отопительного насоса
Скорость вращения отопительного насоса можно
изменить на клеммной коробке насоса.
Заводская настройка: Положение
переключателя 3
Рис 33 Характеристическая кривая насоса на
Logamax U052-24/28K
1 Характеристическая кривая для положения
переключателя 1
2 Характеристическая кривая для положения
переключателя 2
3 Характеристическая кривая для положения
переключателя 3
H Остаточный напор на трубопроводную сеть
Q Расход оборотной воды
Рис 34 Характеристическая кривая насоса на
Logamax U052-24/28
1 Характеристическая кривая для положения
переключателя 1
2 Характеристическая кривая для положения
переключателя 2
3 Характеристическая кривая для положения
переключателя 3
H Остаточный напор на трубопроводную сеть
Q Расход оборотной воды
450 500
350
400
250
200
300
150100
500
30
90
70
75
80
60
50
55
40
V
A
( l )
t
v
( °C )
A
B
6 720 610 421-07.1O
200 400 600 800
120 14000
1000
0
0,5
0,4
0,3
0,2
0,1
0
(bar)
H
Q
(l/h)
6 720 612 229-34.1O
1
2
3
200 400 600 800
120 1400 16000
1000
0
0,5
0,4
0,3
0,2
0,1
0
(bar)
H
Q
(l/h)
6 720 612 229-35.1O
1
2
