47
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052 • Издание 07/2006
Переоборудование на другой вид газа 8
8 Переоборудование на другой вид газа
Заводская настройка работающих на природном
газе приборов соответствует EE-H.
Настройка опломбирована изготовителем.
Настройка на номинальную тепловую нагрузку и
на минимальную тепловую нагрузку согласно TRGI
1986, раздел 8.2 не требуется.
Природный газ H (23)
– Приборы, предназначенные для природного
газа группы H, настроены изготовителем на
индекс Воббе, равный 15 кВтч/м
3
, и давление
подключения 13 мбар, после чего
опломбированы
Комплекты для переоборудования
Если прибор должен работать на другом виде газа,
чем указано на типовой табличке, следует
использовать комплект для переоборудования.
z Смонтировать комплект для переоборудования
в соответствии с прилагаемой инструкцией по
монтажу.
z После каждого переоборудования следует
произвести настройку подачи газа.

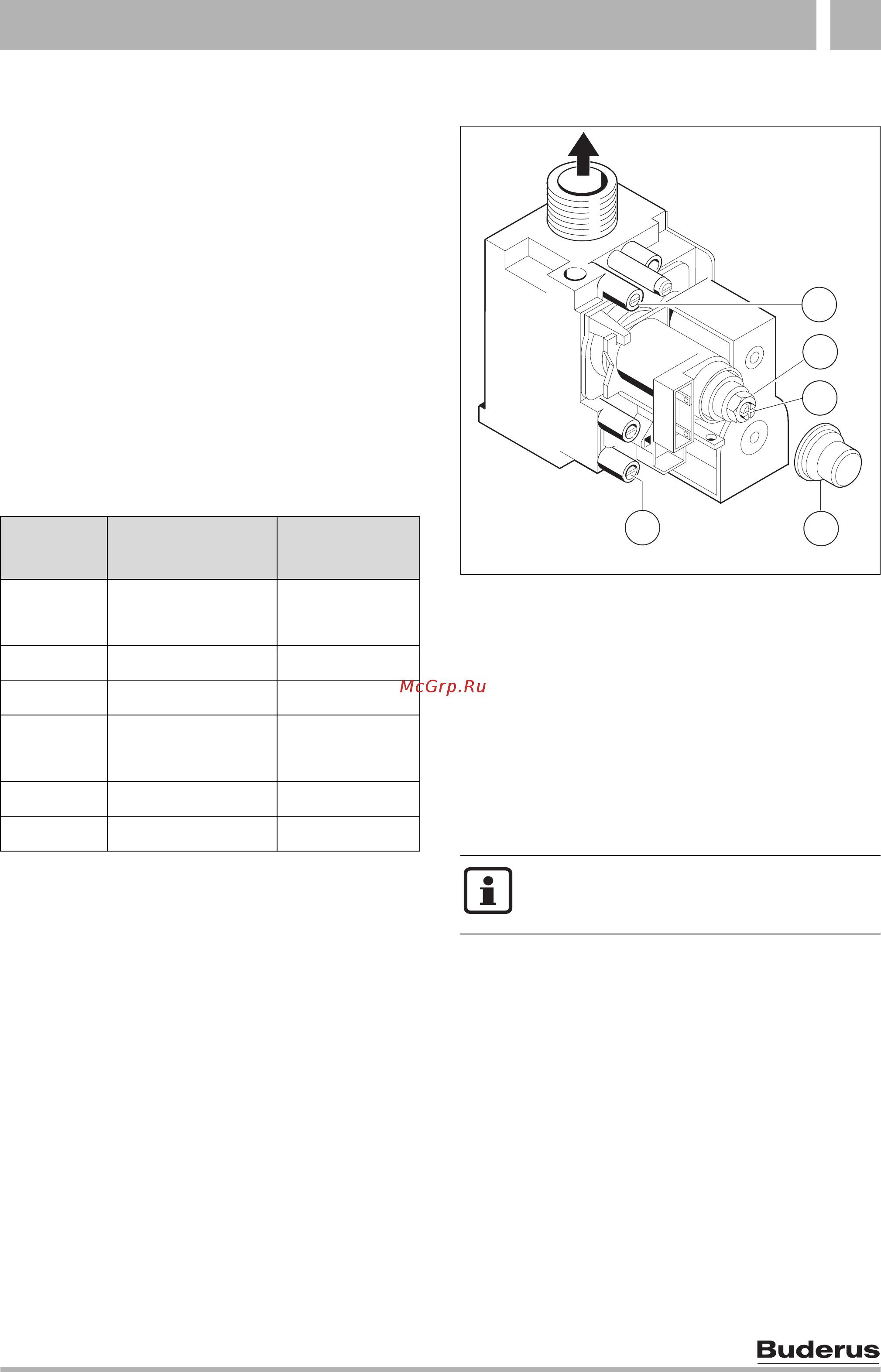

Рис 62
3 Измерительный патрубок (давление газа в форсунке)
7 Измерительный патрубок сетевого давления газа
63 Регулировочный винт максимального расхода газа
64 Регулировочный винт минимального расхода газа
65 Крышка
8.1 Настройка подачи газа
(природный и сжиженный газ)
Номинальную тепловую мощность можно
отрегулировать при помощи давления в форсунке
или волюметрически.
Настройку всегда следует выполнять вначале при
максимальной, а затем при минимальной тепловой
мощности.
z Для обеспечения теплоотдачи открыть вентили
радиаторов или точку отбора горячей воды.
Прибор
Переоборудо-
вание с ...
№ заказа
U052-24K
U052-24
23 на 31 19928 711
U052-24K 31 на 23 8 716 011 337-0
U052-24 31 на 23 8 716 011 338-0
U052-28K
U052-28
23 на 31 19928 718
U052-28K 31 на 23 8 716 011 339-0
U052-28 31 на 23 8 716 011 340-0
Таб. 12
Для настройки подачи газа
использовать отвертку из немагнитного
материала шириной 5 мм.
6 7 2 0 6 1 0 8 8 9 - 7 0 . 1 R
6 3
6 4
6 5
7
3
