46
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052 • Издание 07/2006
Индивидуальная настройка7
7.2.11 Считывание значений UBA H3
В случае ремонта это значительно упрощает
настройку.
z Считать установленные значения (Æ табл. 11) и
занести их в акт сдачи прибора в эксплуатацию
(Æ стр. 62).

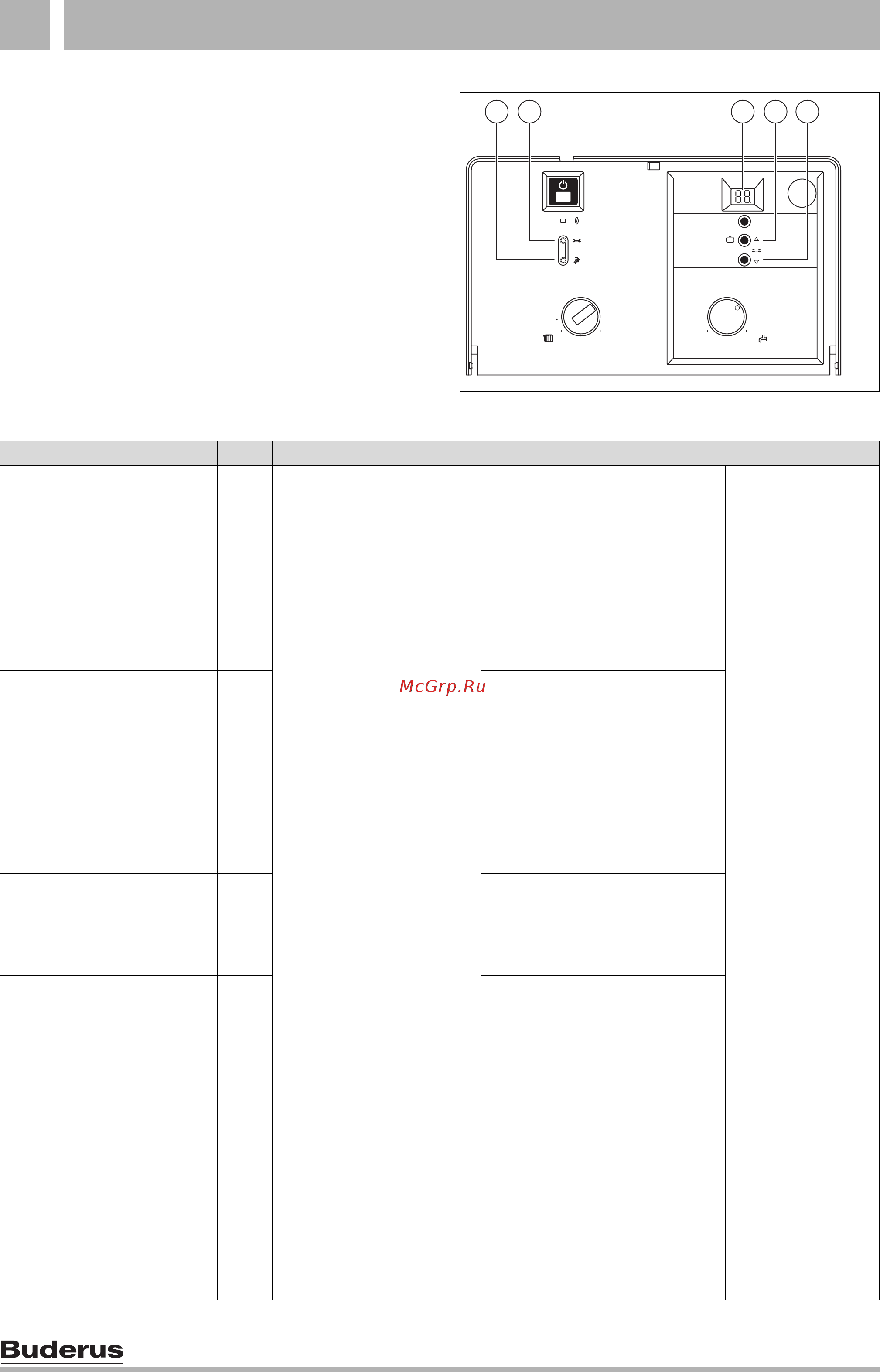

Рис 61
60
Reset
50 70
80
50
45 55
6040
21 4 53
6 720 612 229-31.1O
Сервисная функция Как считать?
Максимальная тепловая
мощность
1.A
Нажимать кнопку (2), пока
кнопка не загорится.
Нажимать кнопку (4) или (5), пока
на дисплее (3) не появится
значение 1.A.
Нажать кнопку (1). Ввести
значение.
Нажать кнопку (2).
Мощность подогрева воды 1.b
Нажимать кнопку (4) или (5), пока
на дисплее (3) не появится
значение 1.b.
Нажать кнопку (1). Ввести
значение.
Схема управления насосом 1.E
Нажимать кнопку (4) или (5), пока
на дисплее (3) не появится
значение 1.E.
Нажать кнопку (1). Ввести
значение.
Макс. температура подачи 2.b
Нажимать кнопку (4) или (5), пока
на дисплее (3) не появится
значение 2.b.
Нажать кнопку (1). Ввести
значение.
Термическая дезинфекция
(Logamax U052-24/28)
2.d
Нажимать кнопку (4) или (5), пока
на дисплее (3) не появится
значение 2.d.
Нажать кнопку (1). Ввести
значение.
Блокировка тактов 3.b
Нажимать кнопку (4) или (5), пока
на дисплее (3) не появится
значение 3.b.
Нажать кнопку (1). Ввести
значение.
Разность срабатывания 3.C
Нажимать кнопку (4) или (5), пока
на дисплее (3) не появится
значение 3.C.
Нажать кнопку (1). Ввести
значение.
Задержка срабатывания
запроса о нагреве воды
(Logamax U052-24/28K)
9.E
Нажимать кнопку (2), пока
кнопка не загорится.
Одновременно нажимать
кнопки (4) и (5), пока на
дисплее (3) снова не
появится цифра.буква.
Нажимать кнопку (4) или (5), пока
на дисплее (3) не появится
значение 9.E.
Нажать кнопку (1). Ввести
значение.
Таб. 11
