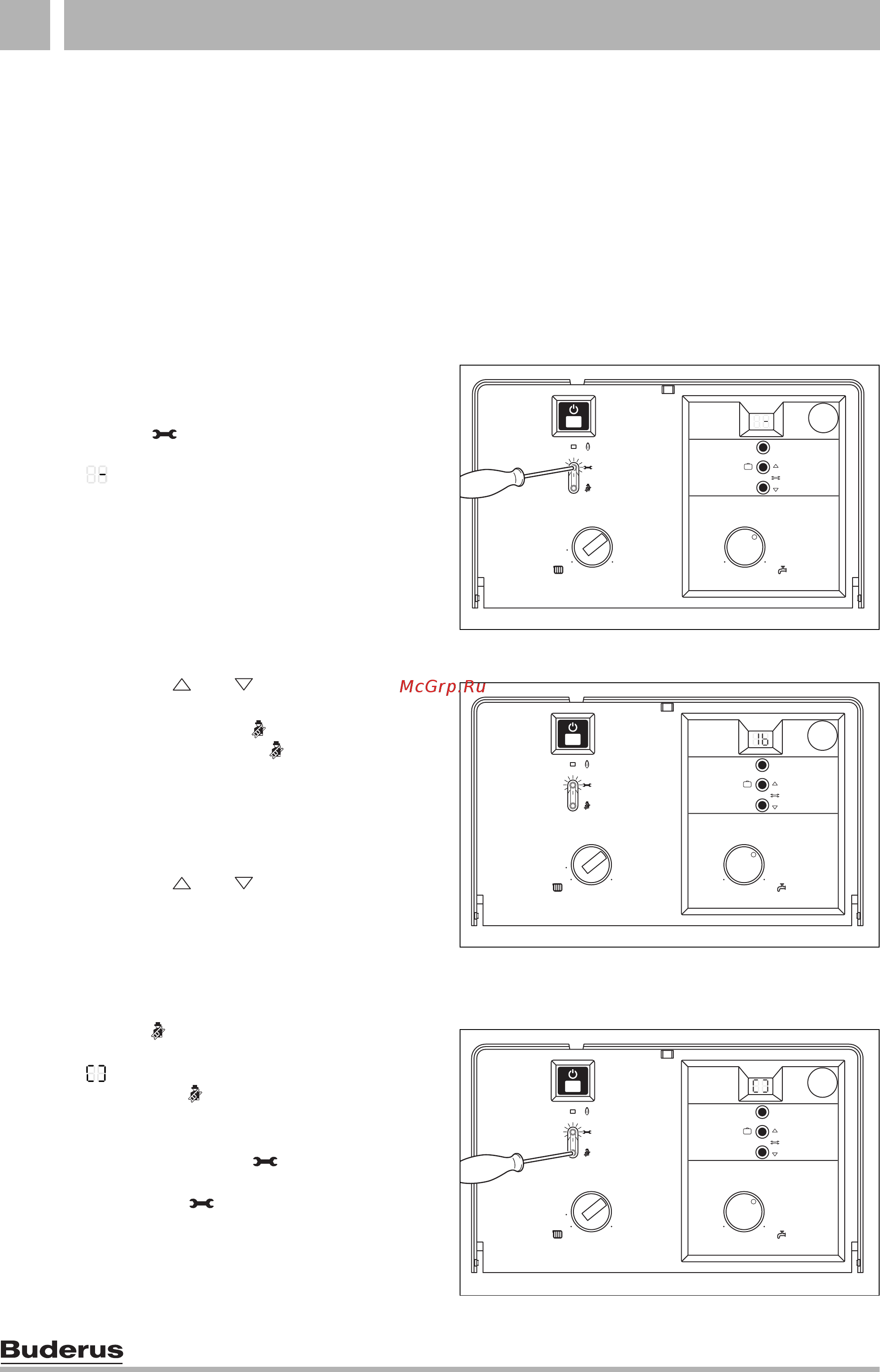

38
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052 • Издание 07/2006
Индивидуальная настройка7
7.2.4 Настройка мощности подогрева воды
(сервисная функция 1.b)
Мощность подогрева воды или, соответственно,
мощность наполнения бойлера может в
зависимости от потребностей (например, от
пропускной мощности накопительного бойлера)
регулироваться в диапазоне от мин. номинальной
тепловой мощности до макс. номинальной
тепловой мощности подогрева воды.
Заводская настройка - макс. номинальная
тепловая мощность подогрева воды, индикация на
дисплее UO (= 100%).
z Отвинтить пробку на измерительном патрубке
для измерения давления в форсунке (3) (Æ
стр. 47) и подсоединить U-образный манометр.
z Нажать кнопку и удерживать ее нажатой
прибл. в течение 5 сек. (на дисплее появляется
символ ). Когда кнопка загорится, ее можно
отпустить.
Рис 39
z Нажимать кнопку или до тех пор, пока на
дисплее не появится значение 1.b.
z Нажать и отпустить кнопку .
После этого загорится кнопка , на дисплее
появится значение установленной мощности
наполнения бойлера.
z Выбрать значение мощности подогрева воды в
кВт и соответствующее давление в форсунке в
таблице на стр. 60.
z Нажимать кнопку или до тех пор, пока не
появится необходимое значение давления в
форсунке.
z Занести значение тепловой мощности в кВт и
значение на дисплее в акт сдачи прибора в
эксплуатацию (Æ стр. 62).
Рис 40
z Нажать кнопку и удерживать ее нажатой
более 3 сек., пока на дисплее не появится
символ .
После этого кнопка гаснет, и значение
сохраняется в памяти. Уровень сервисных
функций остается активизированным.
z Нажать и отпустить кнопку для выхода со
всех уровней сервисных функций.
После этого кнопка гаснет, на дисплее
появляется температура подающей линии.
Рис 41
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-21.1O
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-24.1O
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-23.1O
