4 Монтажные размеры (в мм)
Logamax plus GB072 – 6 720 803 790 (2012/10)
10
4 Монтажные размеры (в мм)
4.1 Горизонтальное подключение дымовой трубы
Горизонтальное подсоединение дымовой трубы применяется:
• при прокладке дымоходов в шахте по B
23
, B
23p
, B
33
, C
33
, C
53
, C
93
• при горизонтальном отводе дымовых газов по C
13
, C
33
• при подключении нескольких котлов к одной дымовой трубе

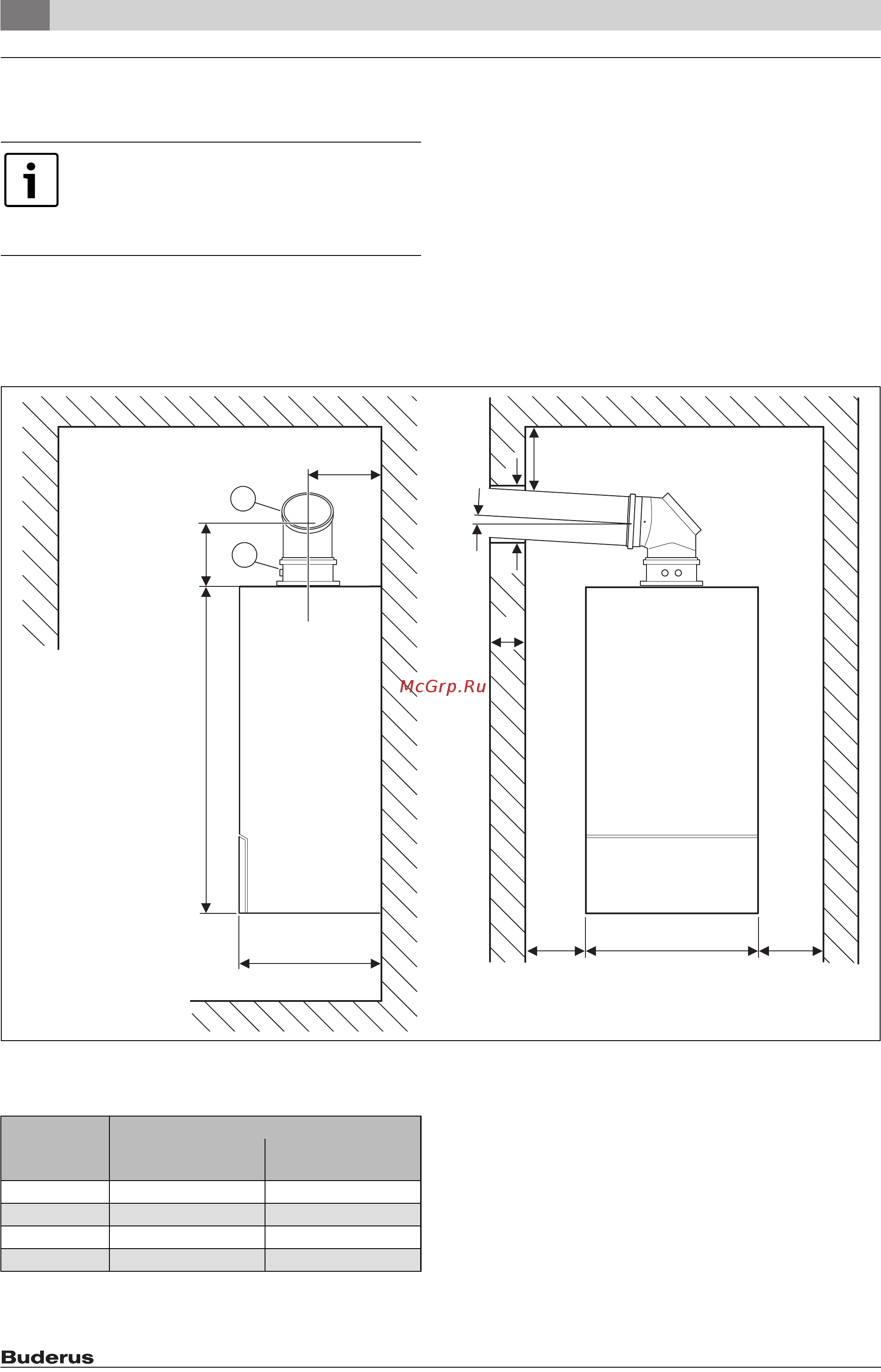

Рис. 8 Отвод дымовых газов Ø 80/125 мм или Ø 80 мм
[1] Колено со смотровым люком 87 ° Ø 80/125 мм
[2] Адаптер
Для слива конденсата:
▶ Горизонтальный участок дымовой трубы нужно
прокладывать с уклоном 3 ° (= 5,2 %, 5,2 см на
метр) в направлении движения потока дымовых
газов.
S
440 ≥ 100
350
840
≥ 100
160
5,2 %
K
1
≥ 50
154
6 720 619 607-01.4O
2
S K
Отвод дымовых газов
Ø 80 мм
Отвод дымовых газов
Ø 80/125 мм
15 - 24 см 110 мм 155 мм
24 - 33 см 115 мм 160 мм
33 - 42 см 120 мм 165 мм
42 - 50 см 125 мм 170 мм
Таб. 9
