3 Указания по монтажу
Logamax plus GB072 – 6 720 803 790 (2012/10)
6
3 Указания по монтажу
3.1 Общие положения
▶ Следовать руководству по монтажу принадлежностей для отвода
дымовых газов.
▶ Горизонтальный участок дымовой трубы нужно прокладывать с
уклоном 3 ° (= 5,2 %, 5,2 см на метр) в направлении движения
потока дымовых газов.
▶ Во влажных помещениях необходимо изолировать трубу подачи
воздуха для горения.
▶ Располагайте смотровые люки, так чтобы к ним был возможен
лёгкий доступ.
▶ При наличии баков-водонагревателей учитывайте их размеры
при монтаже элементов системы отвода дымовых газов.
▶ Перед монтажом элементов системы отвода дымовых газов:
Слегка смажьте уплотнения на муфтах не содержащей
растворители консистентной смазкой (например, Centrocerin).
▶ Во время монтажа системы отвода продуктов сгорания/воздуха
для горения всегда вставлять принадлежности для отвода
дымовых газов в муфты до упора.
3.2 Вертикальный отвод дымовых газов с основным
элементом DO, DO-S
3.2.1 Дополнительные комплектующие для отвода дымовых
газов
Элемент «вертикальный отвод воздуха/дымовых газов» можно в
любом месте на участке между котлом и проходом через крышу
дополнить элементами «концентрическая труба»,
«концентрическое колено» (15 ° - 87 °) или «концентрическая труба
со смотровым люком».
3.2.2 Дымовая труба над крышей
Так как номинальная теплопроизводительность указанных в этой
инструкции газовых конденсационных котлов Buderus менее
50 кВт, то согласно TRGI между устьем дымовой трубы и
поверхностью крыши достаточно расстояния 0,4 м.
3.2.3 Место установки котла и подача воздуха для горения/
отвод дымовых газов
По TRGI действуют следующие требования:
• Установка газовых конденсационных котлов в помещении, над
потолком которого находится только крыша:
– Если для перекрытий требуется определённый уровень
огнестойкости, то трубы подачи воздуха для горения и отвода
дымовых газов на участке между верхним краем перекрытия и
кровельным покрытием должны иметь обшивку из
несгораемого материала с таким же пределом огнестойкости.
– Если для перекрытий не требуется выдерживать какой-либо
уровень огнестойкости, то трубы подачи воздуха для горения и
отвода дымовых газов от верхнего края перекрытия до
кровельного покрытия должны проходить в шахте из
несгораемого материала неизменной формы или внутри
металлической трубы (в качестве механической защиты).
• Если трубы подачи воздуха для горения и отвода дымовых газов
проходят через этажи, то вне помещения установки котла их
нужно прокладывать в шахте с пределом огнестойкости не менее
90 минут, а в жилых зданиях пониженной этажности не менее 30
минут.
• В домах 1 и 2 класса только с одной жилой единицей не требуется
обеспечивать для шахты какой-либо класс противопожарной
безопасности.
3.2.4 Расположение смотровых люков
• В испытанных вместе с котлом дымовых трубах длиной до 4 м
достаточно одного смотрового люка. У Logamax plus GB072 для
этого достаточно отверстий для замеров на котле.
• Нижний смотровой люк на вертикальном участке дымовой трубы
должен располагаться следующим образом:
– на вертикальном участке непосредственно над входом
соединительного участка
или
– сбоку на соединительном участке на расстоянии не более 0,3 м
от поворота к вертикальной дымовой трубе
или
– на торцевой стороне прямого соединительного участка на
расстоянии не более 1 м от поворота к вертикальной дымовой
трубе.
• В системах отвода дымовых газов, которые невозможно чистить
через устье, необходимо установить ещё один верхний
смотровой люк на расстоянии не более 5 м от устья дымовой
трубы. На наклонных участках дымовой трубы с углом более 30 ° к
вертикали нужно устанавливать смотровые люки на расстоянии
не более 0,3 м от мест изгиба трубы.
• На вертикальных участках можно не устанавливать верхний
смотровой люк, если:
– на этом вертикальном участке имеется не более одного
отклонения от вертикальной оси до 30 °
и
– нижний смотровой люк удалён от устья трубы не более, чем на
15 м.
• Располагайте смотровые люки, так чтобы к ним был возможен
лёгкий доступ.
3.2.5 Расстояния над крышей

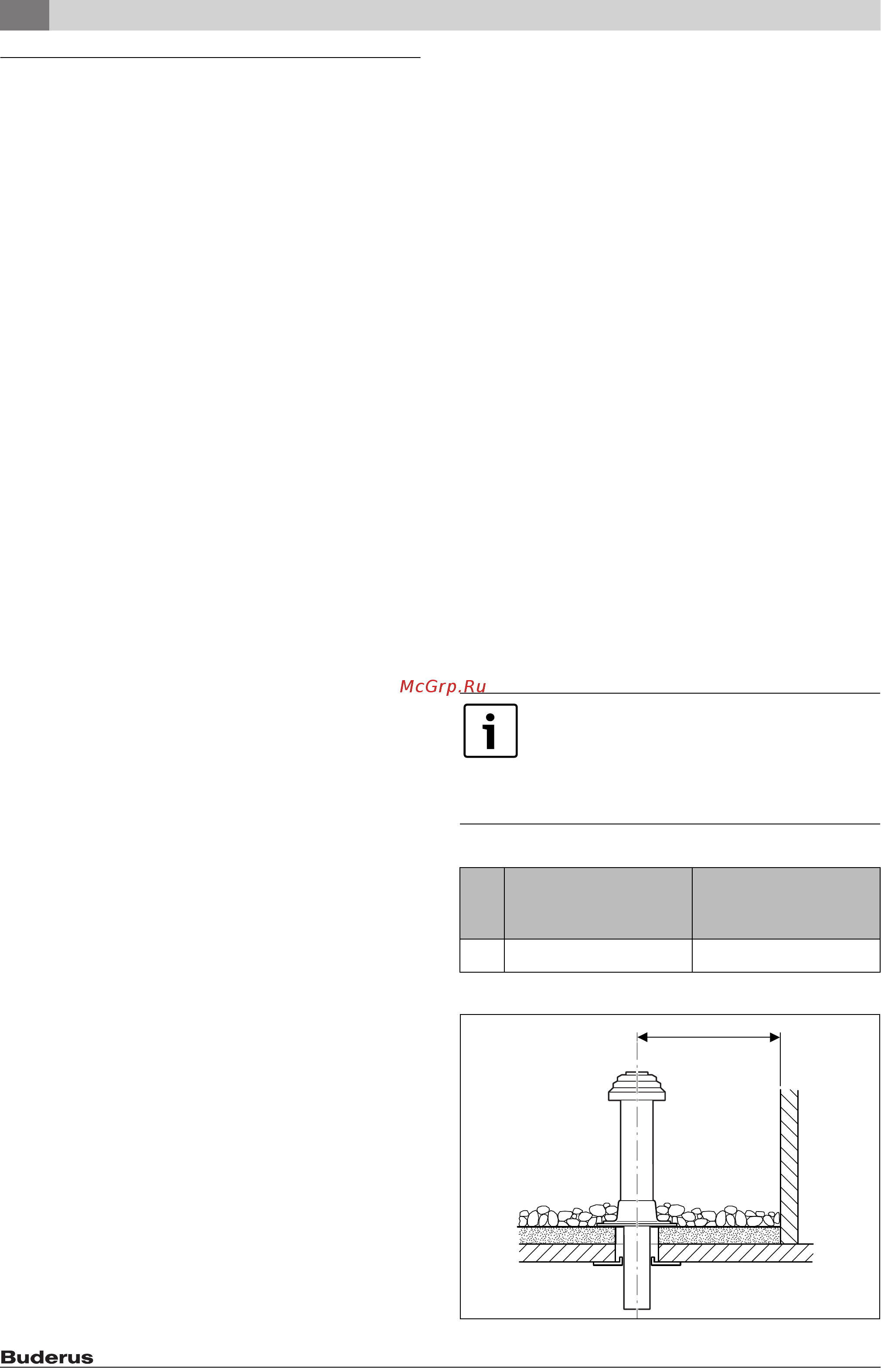

Плоская крыша
Рис. 1
Для соблюдения минимальных расстояний над
крышей Buderus предлагает исполнение
завершающего устья трубы с расстоянием от крыши
1 м. При этом учитывайте нормы и правила,
действующие в стране, где эксплуатируется
оборудование.
Горючие строительные
материалы
Негорючие
строительные
материалы
X 1500 мм 500 мм
Таб. 4
X
6 720 612 662-16.1O
