Buderus Logamax plus GB072-24K [12/24] Вертикальное подключение дымовой трубы
![Buderus Logamax plus GB072-24K [12/24] Вертикальное подключение дымовой трубы](/views2/1422227/page12/bgc.png)
4 Монтажные размеры (в мм)
Logamax plus GB072 – 6 720 803 790 (2012/10)
12

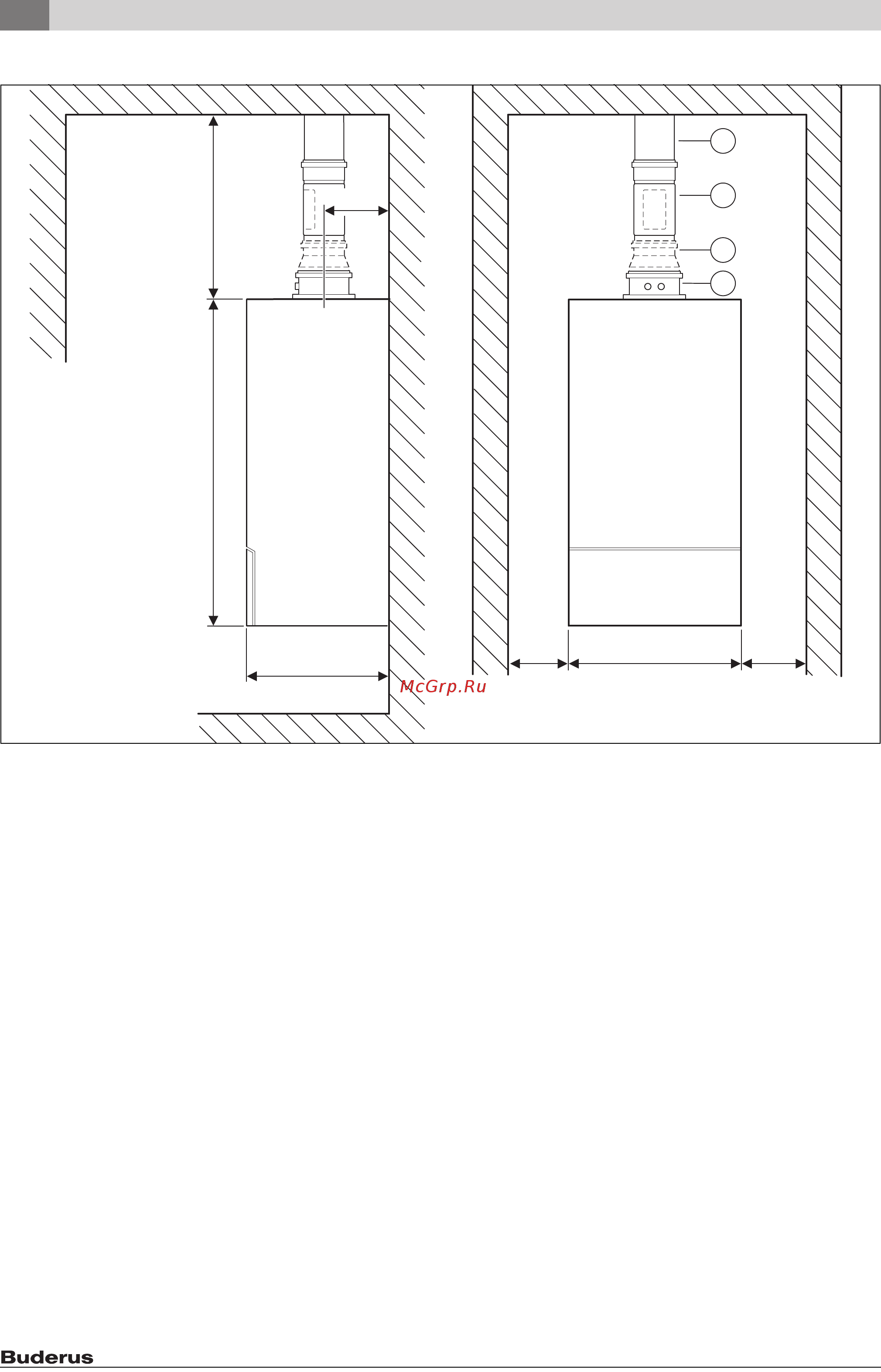

4.2 Вертикальное подключение дымовой трубы
Рис. 10 Плоская крыша
[1] Вертикальная труба воздуха/дымовых газов , Ø 80/125 мм
или Ø 60/100 мм
[2] Смотровой люк, Ø 80/125 мм или Ø 60/100 мм
[3] Переходник с Ø 80/125 мм на Ø 60/100 мм
[4] Адаптер Ø 80/125 мм
440 ≥ 100
350
≥ 500
≥ 100
840
160
2
3
1
4
6 720 619 607-02.3O
