Buderus Logamax plus GB072-24K [11/24] 100 350
![Buderus Logamax plus GB072-24K [11/24] 100 350](/views2/1422227/page11/bgb.png)
4 Монтажные размеры (в мм)
Logamax plus GB072 – 6 720 803 790 (2012/10)
11

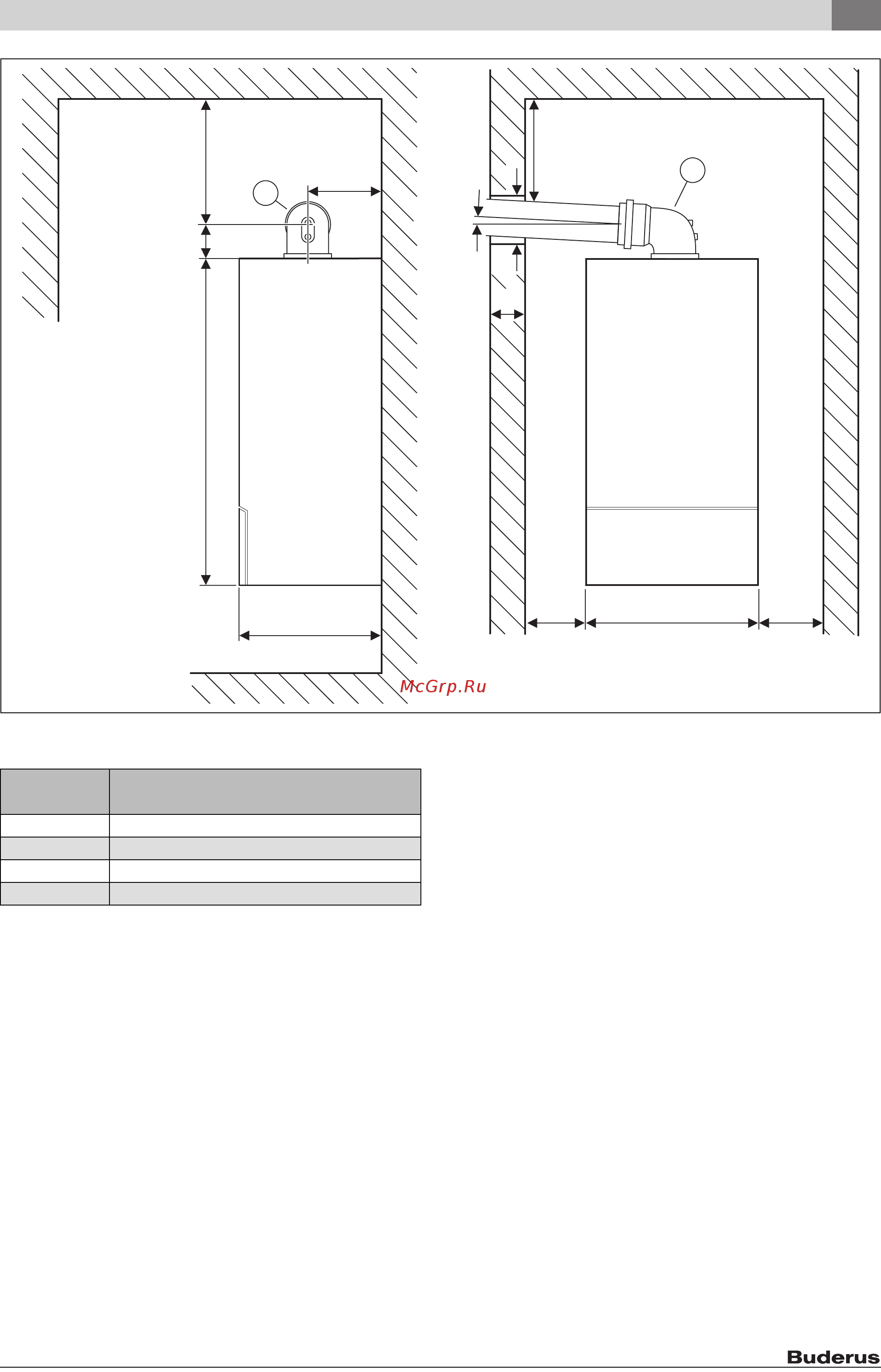

Рис. 9 Отвод дымовых газов Ø 60/100 мм
[1] Соединительное колено 87 ° Ø 60/100 мм
S
440 ≥ 100
350
840
≥ 100
160
5,2 %
K
1
82 ≥ 100
1
≥ 50
6 720 619 607-17.1O
S K
Отвод дымовых газов Ø 60/100 мм
15 - 24 см 130 мм
24 - 33 см 135 мм
33 - 42 см 140 мм
42 - 50 см 145 мм
Таб. 10
