Buderus Logano S111 (D)-WT [10/44] Комплектующие заказываемые дополнительно
![Buderus Logano S111 (D)-WT [10/44] Комплектующие заказываемые дополнительно](/views2/1422731/page10/bga.png)
10
Инструкция по монтажу, эксплуатации и техническому обслуживанию Logano S111 • Издание 01/2005
Оставляем за собой право на изменения!
Объем поставки4
4 Объем поставки
z При получении груза проверьте целостность
упаковки.
z Проверьте комплектность объема поставки.
Комплектующие, заказываемые дополнительно
– Термическая защита для предохранительного
теплообменника TS 130 3/4" ZD (Honeywell) или
STS 20 (WATTS)
– Вентиль для спуска воздуха G3/8"

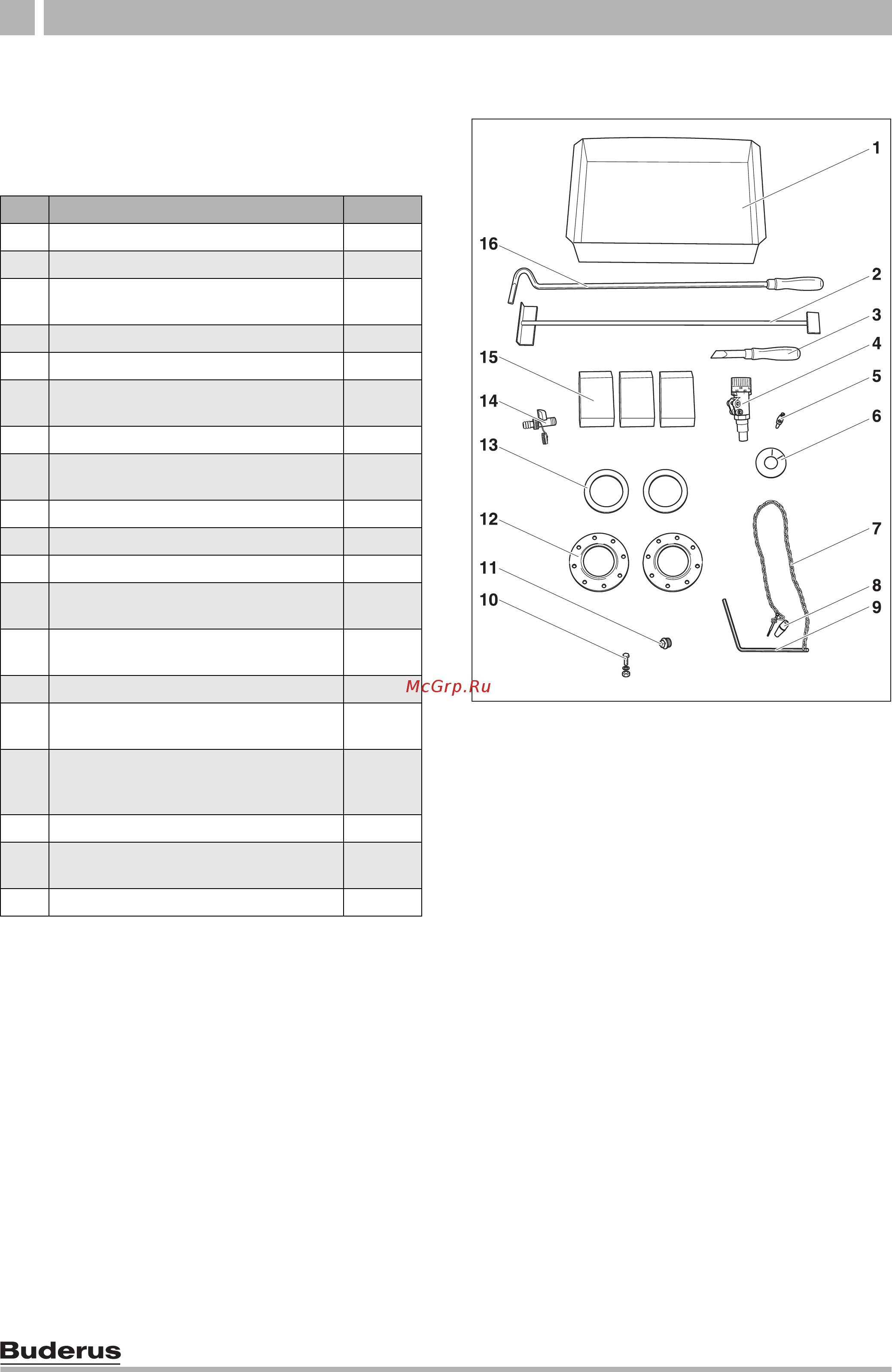

Рис. 5 Объем поставки
Поз. Элемент Кол-во
1 Зольный ящик 1
2 Скребок для чистки 1
3 Зольный нож (отсутствует у котлов
типа 32D и 45D)
1
4 Регулятор горения 1
5 Конус для регулятора горения 1
6 Уплотнительная манжета для
регулятора горения
1
7–9 Рычаг с цепью для регулятора горения 1
10 Болты, гайки, U-образные шайбы для
фланцев
16
11 Заглушка с резьбой G ½" 1
12 Фланец с наружной резьбой G 1 ½" 2
13 Уплотнение фланца 2
14 Кран для наполнения и слива с
резьбой G ½"
1
15 Шамотные кирпичи, количество зависит
от размера котла
16 Шуровка 1
Инструкция по монтажу, эксплуатации и
техническому обслуживанию
1
Скребок для чистки каналов вторичного
воздуха (отсутствует у котлов типа 20,
24, 32D и 45D)
1
Рычаг загрузочной заслонки 1
Рычаг встряхивания колосниковой
решетки
1
Термоманометр 1
Таб.5 Объем поставки
