Транспортировка и установка отопительного котла 5
13
Оставляем за собой право на изменения!
Инструкция по монтажу, эксплуатации и техническому обслуживанию Logano S111 • Издание 01/2005
Для котлов типа 32D:
z Установить с уплотнением регулятор горения в
муфту 3/4" таким образом, чтобы отверстие для
конуса находилось сверху.
z Выставить на регуляторе 30 °C.
z Установить на регулятор горения шестигранную
тягу с конусом.
z Зафиксировать конус винтом M5.
z Установить подъемную тягу с внутренним и
внешним кольцами на шестигранную тягу.
z Уложить подъемную тягу на отопительном котле
под рычаг воздушной заслонки.
z Проверить, заходит ли подъемная тяга в вырез
крышки.
z Зафиксировать внутреннее и внешнее кольцо.
5.4 Установка рычага встряхивания колосниковой решетки
z Вставить рычаг для встряхивания в шестигран-
ное отверстие на левой стороне котла.
z Зафиксировать рычаг шплинтом.
5.5 Установка рычага загрузочной заслонки
Рычаг предназначен для открывания загрузочной
заслонки и для чистки.
z Задвинуть и закрепить рычаг в предусмотренные
для этого пружинные скобы на загрузочной
заслонке.
z На котле типа 45D закрепить шарнир рычага
двери на штуцерах.

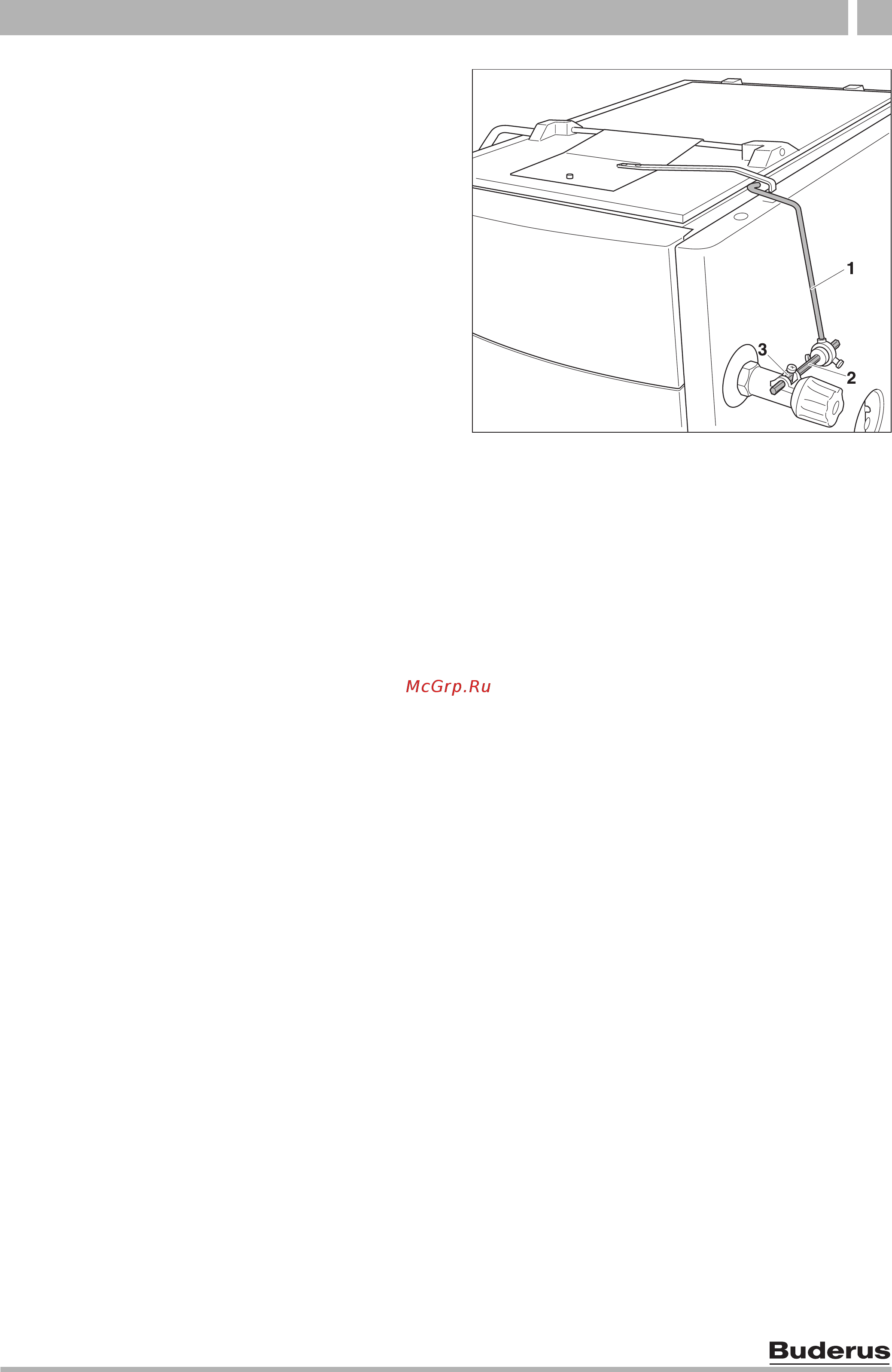

Рис. 9 Монтаж регулятора горения на котле
типа 32D
1 подъемная тяга (с внутренним и внешним кольцами)
2 шестигранная тяга
3 конус
