Управление отопительной установкой (для обслуживающего персонала) 8
23
Оставляем за собой право на изменения!
Инструкция по монтажу, эксплуатации и техническому обслуживанию Logano S111 • Издание 01/2005
8 Управление отопительной установкой
(для обслуживающего персонала)
8.1 Работа отдельных элементов
8.1.1 Растопочная заслонка
Растопочная заслонка ставится наклонно при
разогреве холодного котла. В таком положении
перекрывается газовый канал в котле, и горячие
дымовые газы напрямую выходят в трубу, что
создает в ней лучшую тягу.
z При розжиге поверните рычаг заслонки от котла.
При нормальном режиме работы (растопочная
заслонка располагается горизонтально) горячие
дымовые газы нагревают дополнительный канал.
Это позволяет лучше использовать их тепло.
z Установите рычаг заслонки на задней стороне
котла в вертикальное положение (примерно
через 10 – 15 минут).
ПРЕДУПРЕЖДЕНИЕ!
ОПАСНО ДЛЯ ЖИЗНИ
из-за несоблюдения правил техники
безопасности
z Прочитайте и соблюдайте указания
по технике безопасности, приведен-
ные в главе 1.

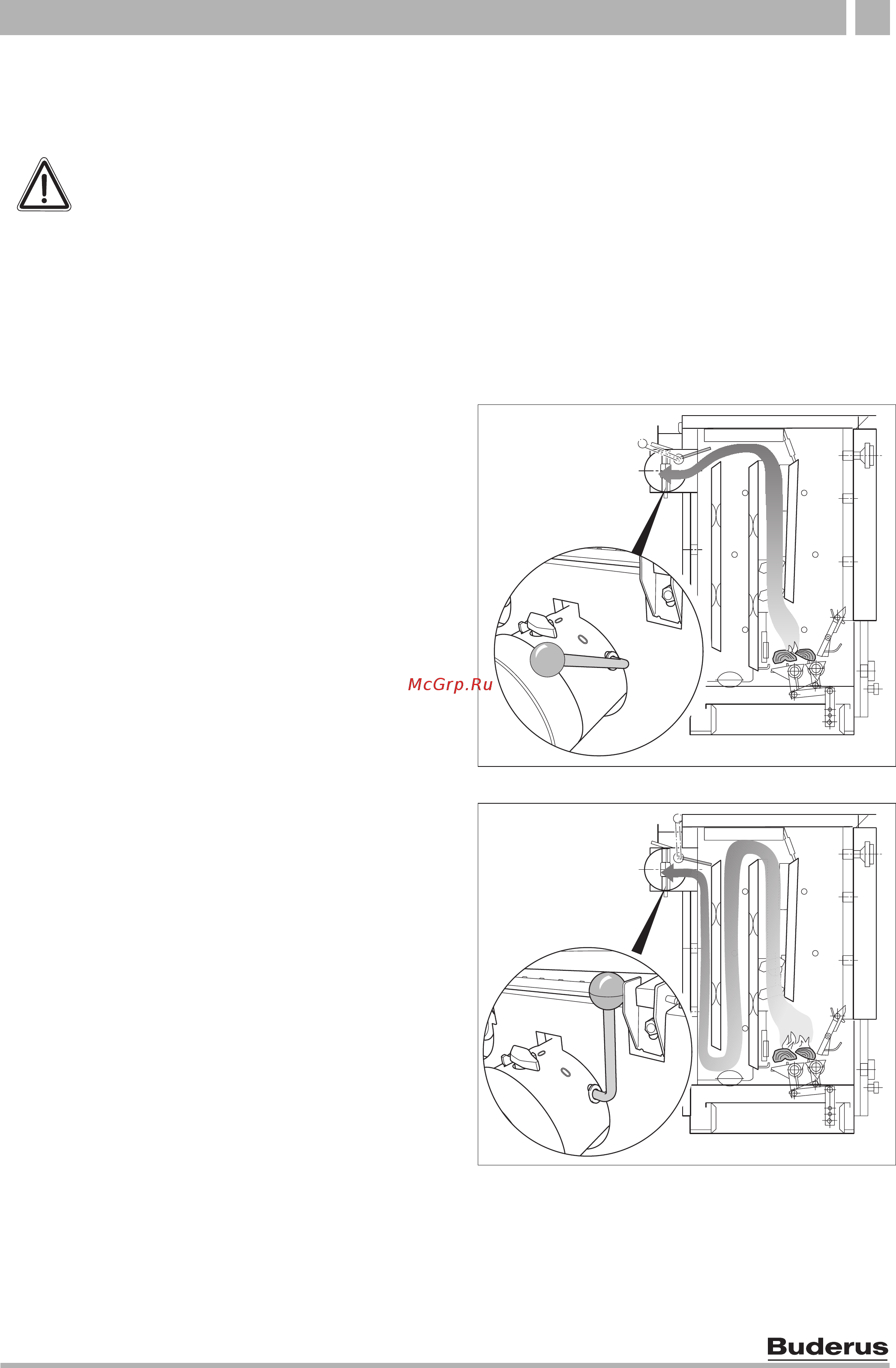

Рис. 22 Положение растопочной заслонки при розжиге
Рис. 23 Растопочная заслонка в рабочем положении
