Монтаж отопительного котла 6
17
Оставляем за собой право на изменения!
Инструкция по монтажу, эксплуатации и техническому обслуживанию Logano S111 • Издание 01/2005
Применяйте для подключения фланцы из поставки.
z Подсоединить обратную линию контура отопле-
ния к патрубку RK.
z Подсоединить подающую линию отопления к
патрубку VK.
z Установить заглушки с уплотнением пенькой.
6.3 Кран для заполнения и слива
z Кран для заполнения и слива (котловой воды)
установить с уплотнением на патрубок EL.
6.4 Подключение предохранительного теплообменника (только для типов "WT")
Отопительный котел с обозначением "WT" обо-
рудован предохранительным теплообменником
(охлаждающим контуром).
В странах, где действует EN 303-5, отопительные
котлы должны быть оснащены устройствами,
обеспечивающими надежный отвод тепла без
использования дополнительной энергии. При
этом температура воды не должна превышать
100 °C (защита от перегрева).
Минимальное избыточное давление охлаждающей
воды должно быть 2,0 бар (максимальное - 6,0 бар).
Объемный расход воды должен быть не менее
11 л/мин.
z Подсоединить термическую защиту (дополни-
тельная комплектация) к предохранительному
теплообменнику в соответствии с гидравли-
ческой схемой.
z Установить фильтр на трубопровод подачи
охлаждающей воды перед термостатическим
клапаном.
z У котлов типа 20, 24, 25, 32 и 32D вставки клапана
установить с удлинителем
½"x40мм.
z У котла типа 45D вставки клапана установить с
удлинителем
½"x50мм.

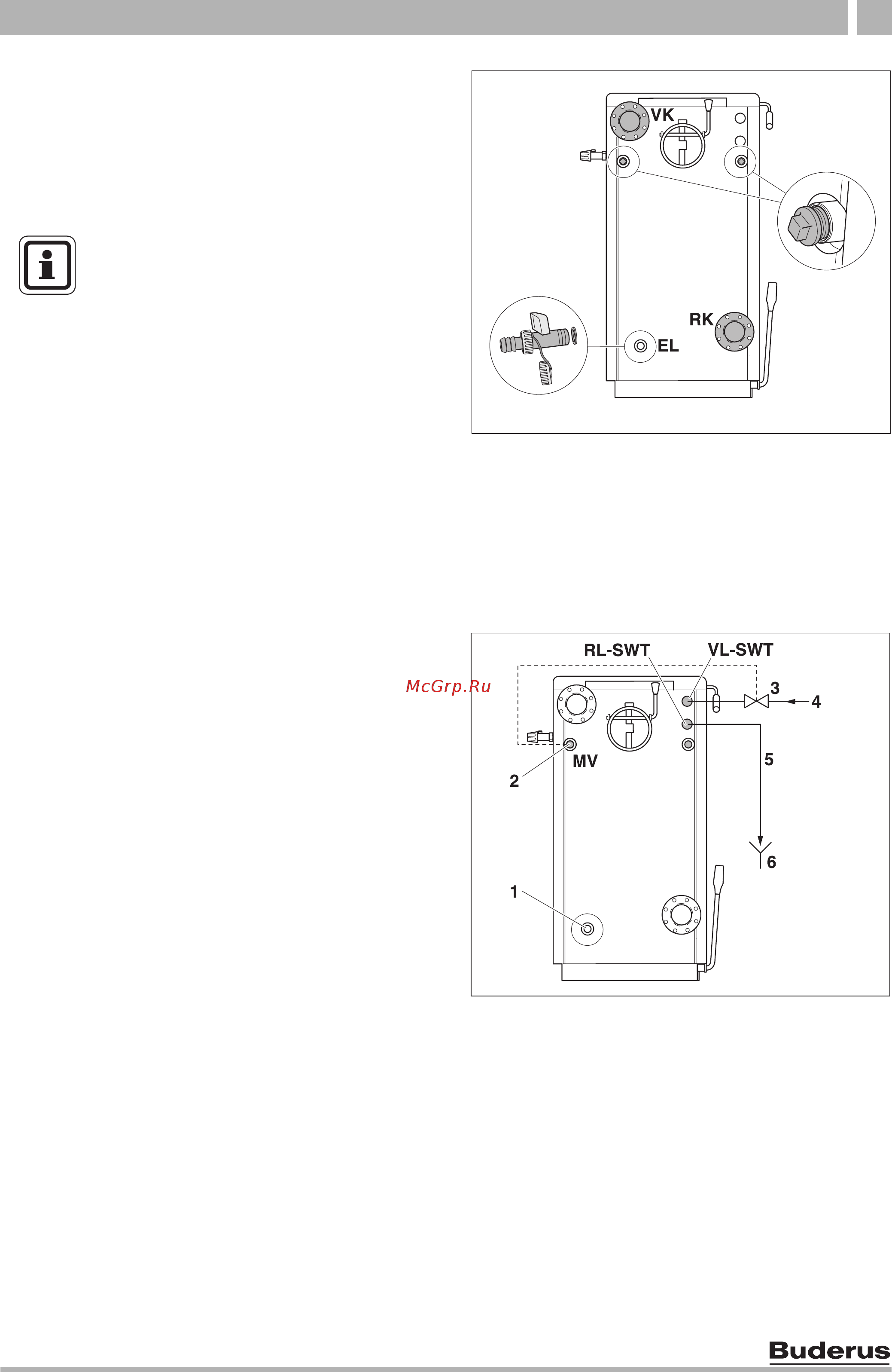

Рис. 11 Гидравлические подключения
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Для уменьшения образования конден-
сата от продуктов сгорания и для
продления срока службы котла мы
рекомендуем обеспечить повышение
температуры обратной линии, что
препятствует охлаждению воды в
контуре отопления ниже 65 °C (точка
росы продуктов сгорания).
Рис. 12 Подключение предохранительного
теплообменника
1 слив
2 место замера термической защиты
3 термическая защита
4 подача охлаждающей воды
5 слив охлаждающей воды
6 сток
