2
Информация о котле
Logano S111-2 – 6 720 802 329 (2012/07)
6
2.5 Описание оборудования
Основные части котла:
• Регулятор горения
• Заслонка первичного воздуха
• Зольная дверца
• Рычаг встряхивания колосниковой решётки
• Рычаг загрузочной заслонки
• Термоманометр
С помощью регулятора горения задаётся
требуемая температура котловой воды и этим
ограничивается её максимальное значение.
Заслонка первичного воздуха (связанная с
регулятором горения) регулирует подачу воздуха.
За зольной дверцей находится зольный ящик.
Благодаря перемещениям рычага встряхивания
колосниковой решётки зола падает в зольный
ящик.
Через загрузочную заслонку подается топливо. В
холодном состоянии через неё можно чистить
котёл.
Термоманометр показывает температуру в
отопительном котле и давление воды.

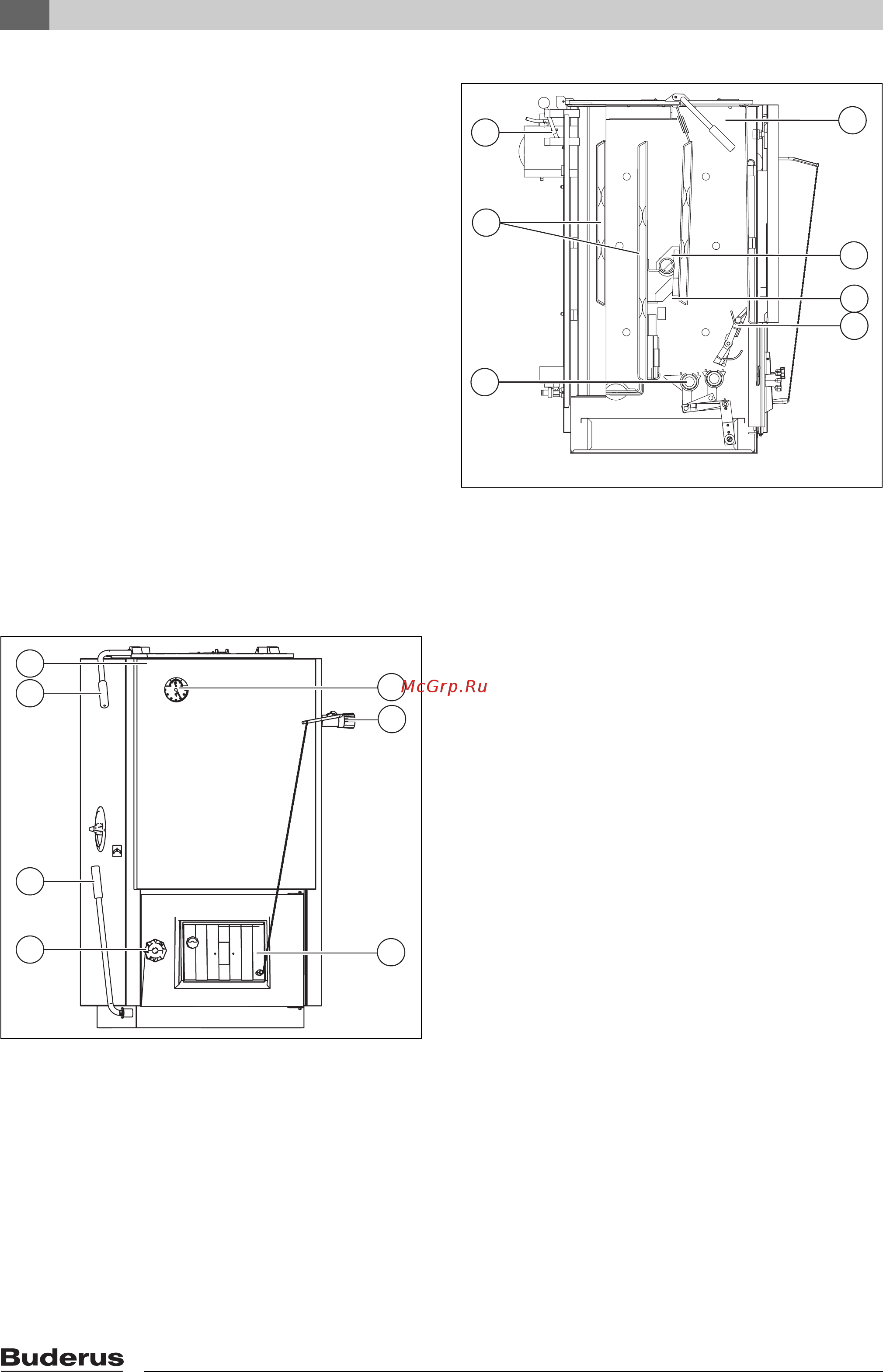

Рис. 1 Logano S111-2 (WT)
1 Котёл с заслонкой
2 Рычаг загрузочной заслонки
3 Рычаг встряхивания колосниковой решётки
4 Зольная дверца
5 Заслонка первичного воздуха
6 Регулятор горения
7 Термоманометр
На рис. 2 показаны основные детали и зоны внутри
котла.
Рис. 2 Котёл в разрезе, здесь тип 24
1 Растопочная заслонка
2 Поверхности нагрева
3 Встряхивающая колосниковая решётка
4 Загрузочная камера
5 Шамотные кирпичи
6 Топочная камера
7 Вертикальная решётка
Предохранительный теплообменник
Kотёл можно приобрести с предохранительным
теплообменником (обозначение "WT"). При
опасности перегрева срабатывает
термостатический клапан, и через
предохранительный теплообменник подаётся
охлаждающая вода. Из-за этого снижается
температура котловой воды.
6 720 648 407-05.1T
1
2
3
4
5
6
7
6 720 648 407-06.1T
1
2
3
4
5
6
7
