2
Информация о котле
Logano S111-2 – 6 720 802 329 (2012/07)
8
2.10 Комплект поставки
B При получении груза проверьте целостность
упаковки.
B Проверьте комплектность поставки.

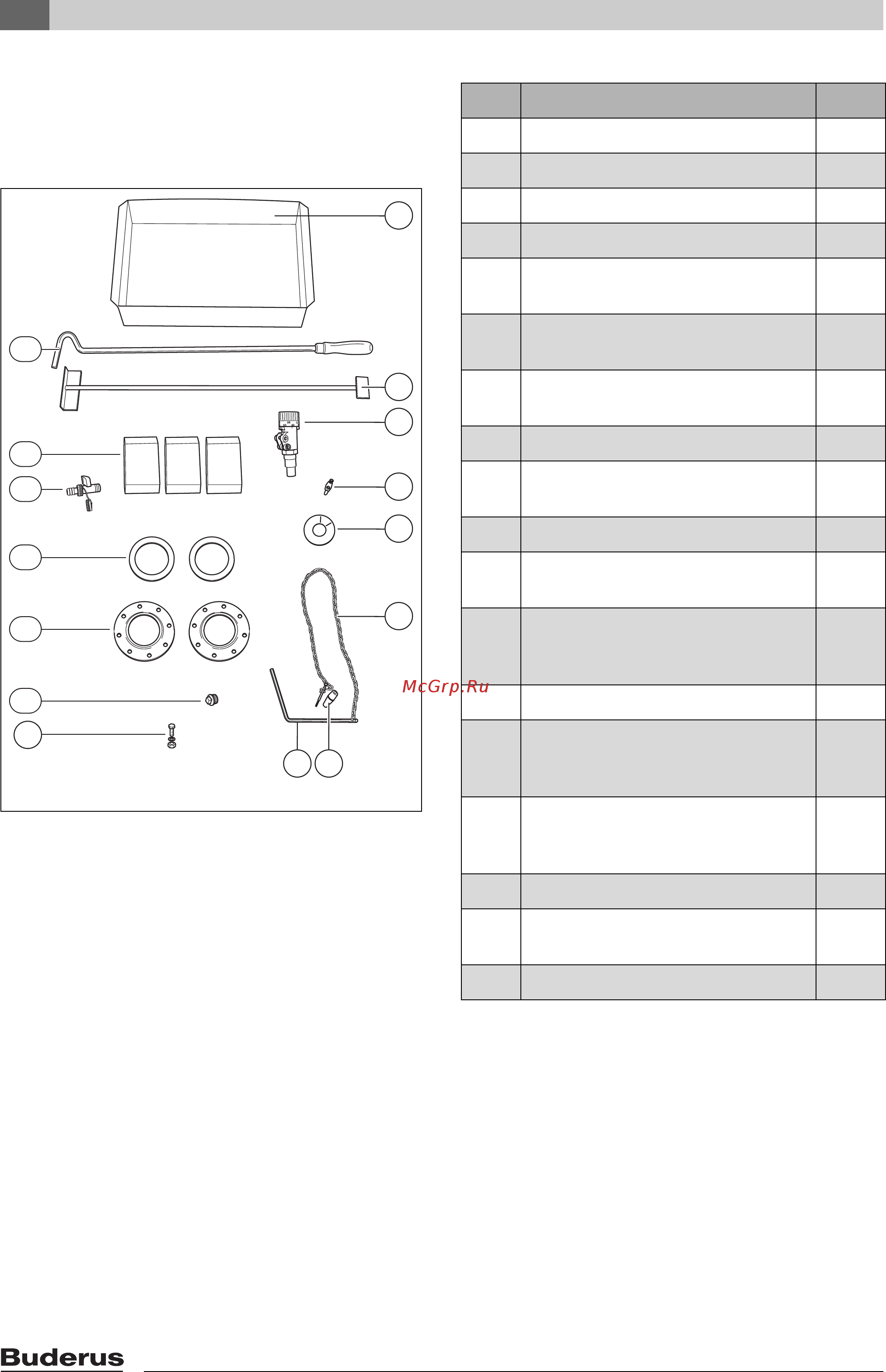

Рис. 3 Комплект поставки
Дополнительное оборудование
Дополнительное оборудование, которое можно
заказать дополнительно.
• Термическая защита для предохранительного
теплообменника TS 130 3/4" ZD (Honeywell) или
STS 20 (WATTS)
• Воздушный клапан G 3/8"
1
9
2
3
4
5
6
78
10
11
12
13
14
15
6 720 648 407-11.1T
Поз. Узел шт.
1 Зольный ящик 1
2 Скребок для чистки 1
3 Регулятор горения 1
4 Конус для регулятора горения 1
5 Уплотнительная манжета для
регулятора горения
1
6-8 Рычаг с цепью для регулятора
горения
1
9 Болты, гайки, U-образные
шайбы для фланцев
16
10 Заглушка G 1/2" 1
11 Фланец (размер зависит от
исполнения котла)
2
12 Уплотнение фланца 2
13 Кран для наполнения и слива
G 1/2"
1
14 Шамотные кирпичи (количество
зависит
от типоразмера котла)
15 Шуровка 1
Инструкция по монтажу,
эксплуатации и техническому
обслуживанию
1
Скребок для чистки каналов
вторичного воздуха (отсутствует
у котлов типа 20, 24, 32D и 45D)
1
Рычаг загрузочной заслонки 1
Рычаг встряхивания
колосниковой решётки
1
Термоманометр 1
Таб. 3 Комплект поставки
