Buderus Logalux SF 500/3 [4/12] Размеры и подключения

Оставляем за собой право на изменения!

Инструкция по монтажу и техническому обслуживанию. Бак-накопитель Logalux SF 400/3–1000/3 • Издание 2012/07 1

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Размеры и подключения2

2 Размеры и подключения

Таб. 1 Габаритные и присоединительные размеры

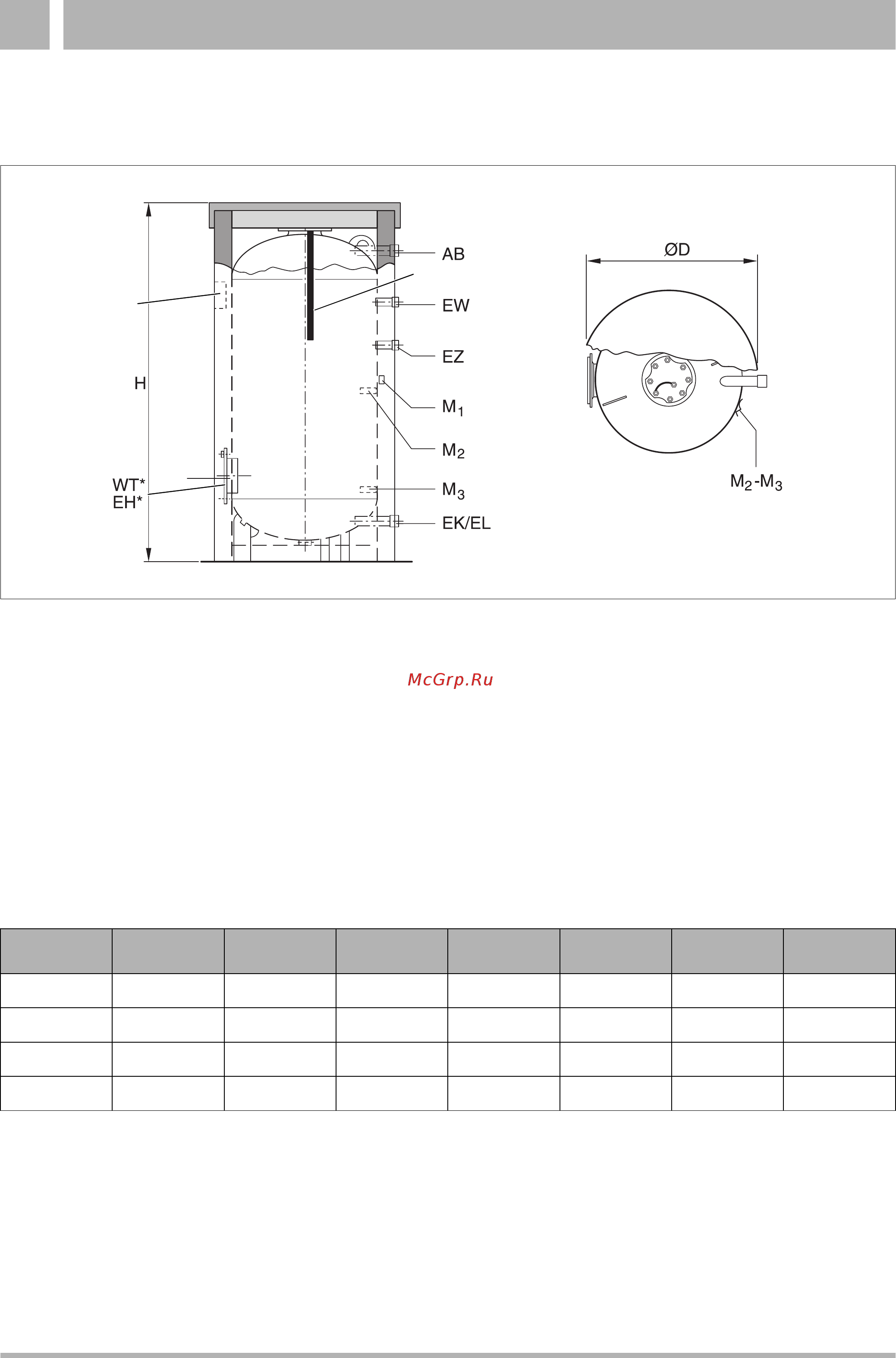

Рис. 2 Размеры и подключения

Поз. 1: магниевый анод

IMP*

Условные обозначения:

AB = Выход горячей воды EZ = Вход циркуляционной линии

EW = Вход горячей воды EH = Электропатрон*

EK = Вход холодной воды IMP = Стабилизатор напряжения IMP с инертным анодом*

EL = Слив воды WT = Теплообменник*

= Штуцер для замеров параметров горячей воды R ¾

= Штуцер для замеров параметров горячей воды „Включить“

= Штуцер для замеров параметров горячей воды „Выключить“

* Дополнительное оборудование

Тип

ØD

[мм]

AB EW

Вес

[кг]

400/3 810/850 1550 R1¼ R1¼ R1¼ R¾ 148

500/3 810/850 1850 R1¼ R1¼ R1¼ R¾ 185

750/3 960/1000 1850 R1¼ R1½ R1½ R¾ 280

1000/3 1060/1100 1920 R1½ R1½ R1½ R¾ 348
