Монтаж3

l Вставить на кладную планку (рис.8, поз.4) в

торцевую планку теплоизоляции.

l Изнутри в вырез вставить прямоугольные тепло-

изоляционные заглушки (рис.8, поз.3).

l В отверстия для неиспользуемых присоедини-

тельных штуцеров установить круглые тепло-

изоляционные заглушки.

Теплоизоляционн ы й круг (рис.8,

поз.1

) положить

на верхнюю крышку смотрового люка таким обра-

зом, чтобы его края совпали с краями боковой

теплоизоляции.

l Надеть верхний кожух бака-накопителя (пласт-

массовую крышку, рис.8, поз.2) сверху тепло-

изоляционного круга так, чтобы в него вошли

края боковой теплоизоляции.

l Вынуть фирменную табличку из технической

документации.

l Снять с обратной стороны фирменной таблички

защитную пленку и наклеить ее под уже

существующей фирменной табличкой меньшего

размера (рис.9).

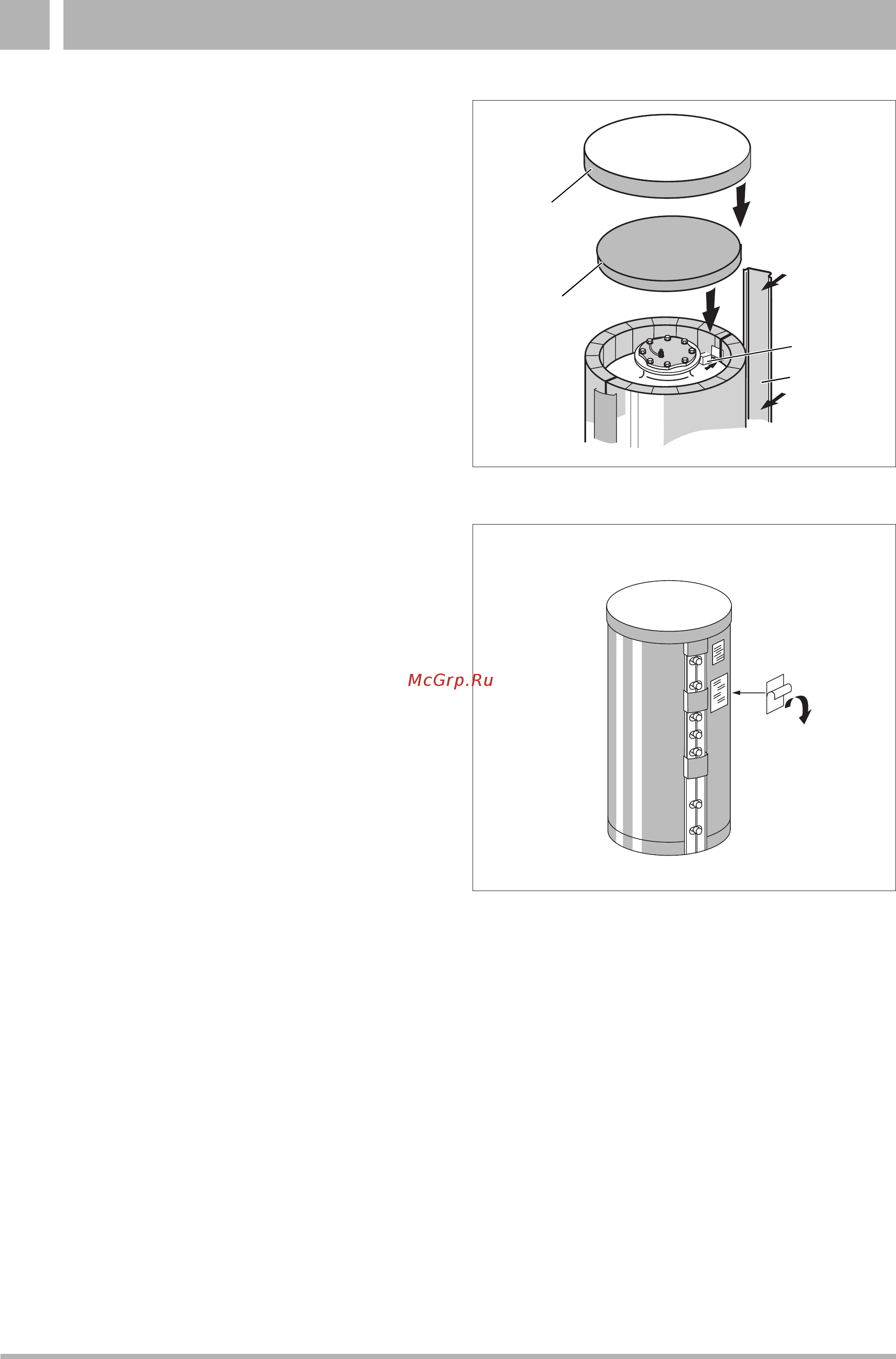

Рис. 8 Теплоизоляция крышки верхнего смотрового

люка

Рис. 9 Крепление фирменной таблички
